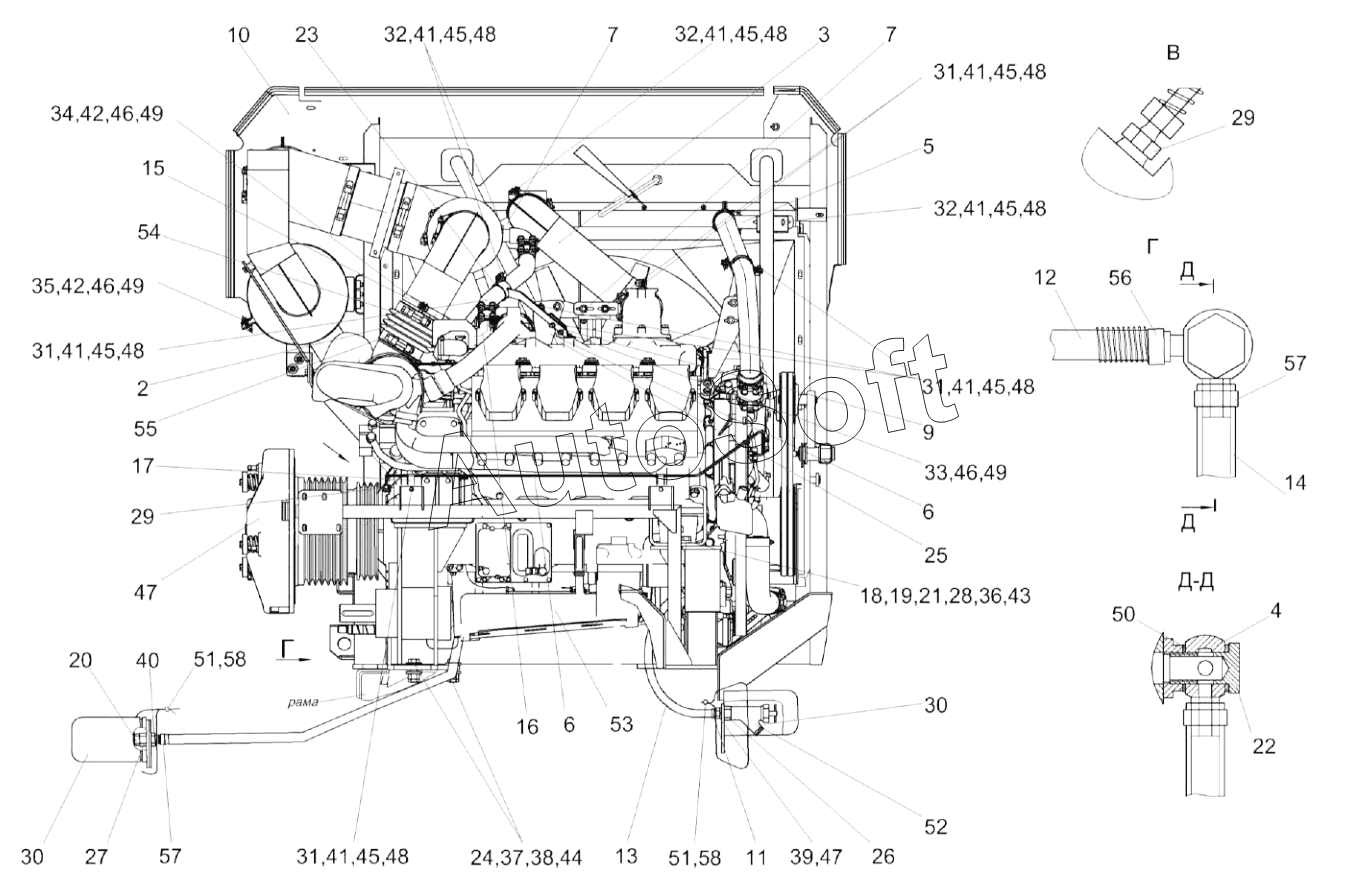

Каталог запасных частей к технике: Гомсельмаш КВК-800 ПАЛЕССЕ FS80-2 (2019). Установка дизеля ОМ 502LA КВС-2-0150000В (лист 3)
44
30
30
31
31
31
31
32
32
32
33
34
35
36
37
38
39
40
41
41
41
41
41
41
41
42
42
43
29
29
45
45
45
45
45
45
45
46
46
46
47
47
48
48
48
48
48
48
48
49
49
49
50
51
51
52
53
54
55
56
57
57
58
58
15
1
2
3
4
5
6
6
7
7
8
9
10
11
12
13
14
КВС-2-0150000В
КВС-2-0150000В
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-2-0150000В | К***В | Установка дизеля ОМ 502LA | |
| 1 | К***А | Маслопровод | |
| 2 | К***0 | Хомут | |
| 3 | К***Б | Труба | |
| 4 | К***0 | Угольник поворотный | |
| 5 | К***В | Хомут | |
| 6 | К***0 | Хомут | |
| 7 | К***0 | Хомут | |
| 8 | К***Г | Главный привод | |
| 9 | К***А | Кронштейн | |
| 10 | К***Б | Установка щитов | |
| 11 | А***0 | Хомут стяжной | |
| 12 | К***4 | Рукав 14х23-1,6-10362 | |
| 13 | К***5 | Рукав 18х27-1,6-10362 | |
| 14 | Р***6 | Рукав | |
| 15 | К***1 | Хомут | |
| 16 | К***9 | Кронштейн | |
| 17 | К***3 | Хомут | |
| 18 | К***5 | Пластина | |
| 19 | К***1 | Пластина | |
| 20 | К***2 | Пробка | |
| 21 | К***А | Втулка | |
| 22 | К***9 | Штуцер | |
| 23 | К***1 | Хомут | |
| 24 | К***1 | Шайба | |
| 25 | К***9 | Кронштейн | |
| 26 | К***6 | Штуцер | |
| 27 | К***8 | Штуцер | |
| 28 | П***4 | Шайба | |
| 29 | У***3 | Штуцер | |
| 30 | У***1 | Крышка | |
| 31 | Б***6 | Болт М8-6ex25-7796 | |
| 32 | Б***6 | Болт М8-6eх30-7796 | |
| 33 | Б***6 | Болт М10-6eх25-7796 | |
| 34 | Б***6 | Болт М10-6ex30-7796 | |
| 35 | Б***6 | Болт М10-6eх40-7796 | |
| 36 | Б***8 | Болт | |
| 37 | Б***6 | Болт | |
| 38 | Г***6 | Гайка М20х1,5-6G-2526 | |
| 39 | Г***6 | Гайка М22Х1,5-6G-2526 | |
| 40 | Г***6 | Гайка М27х2-6G-2526 | |
| 41 | Г***5 | Гайка М8-6G-5915 | |
| 42 | Г***5 | Гайка М10-6G-5915 | |
| 43 | Г***5 | Гайка М18х1,5-6G-5915 | |
| 44 | Г***5 | Гайка М20х1,5-6G-5915 | |
| 45 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 46 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 47 | Ш***2 | Шайба 22.65Г-6402 | |
| 48 | Ш***8 | Шайба C 8.01-6958 | |
| 49 | Ш***8 | Шайба C 10.01-6958 | |
| 50 | П***8 | Прокладка | |
| 51 | П***9 | Пломба свинцовая | |
| 52 | В***О | Кран ВС11-О | |
| 53 | Д***A | Двигатель | |
| 54 | П***2 | Патрубок | |
| 55 | Х***2 | Хомут | |
| 56 | Х***2 | Хомут червячный | |
| 57 | Х***2 | Хомут червячный | |
| 58 | П***2 | Проволока |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
