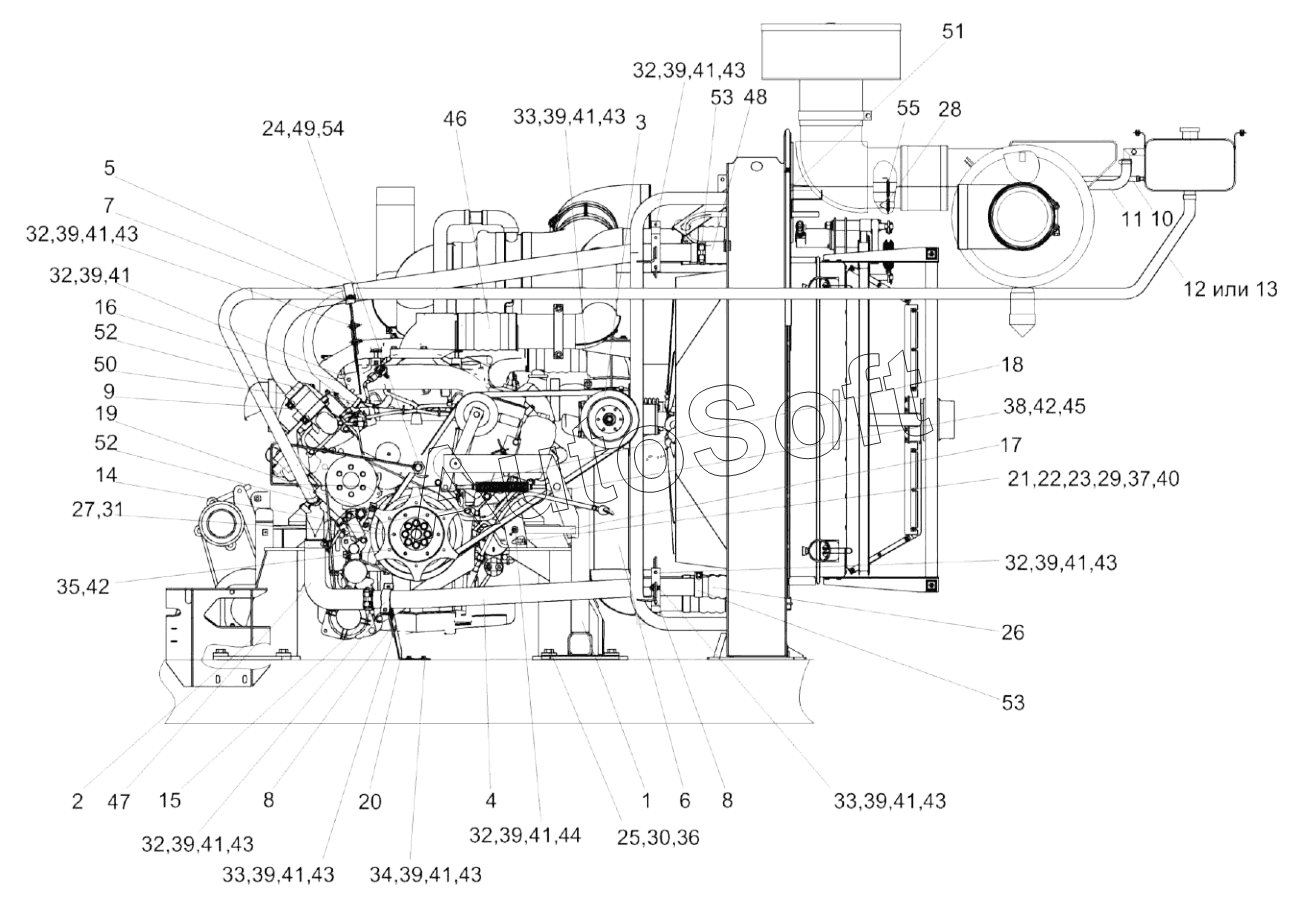

Каталог запасных частей к технике: Гомсельмаш КВК-800 ПАЛЕССЕ FS80-2 (2019). Установка дизеля ОМ 502LA КВС-2-0150000В (лист 4)
42
42
29
30
31
32
32
32
32
32
32
33
33
33
34
35
36
37
38
39
39
39
39
39
39
39
39
39
39
40
41
41
41
41
41
41
41
41
41
41
28
43
43
43
43
43
43
43
43
44
45
46
47
48
49
50
51
52
52
53
53
54
55
14
1
2
3
4
5
6
7
8
8
9
10
11
12
13
15
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-2-0150000В | К***В | Установка дизеля ОМ 502LA | |
| 1 | К***В | Опора левая | |
| 2 | К***В | Опора правая | |
| 3 | К***А | Привод вентилятора | |
| 4 | К***Г | Труба | |
| 5 | К***Б | Труба | |
| 6 | К***Б | Труба | |
| 7 | К***В | Хомут | |
| 8 | К***1 | Хомут | |
| 9 | К***8 | Рукав 68х78-0,098-10362 | |
| 10 | К***2 | Рукав 10х17,5-1-10362 | |
| 11 | К***4 | Рукав 22X32-1,47-10362 | |
| 12 | К***5 | Рукав 28х38-1,47-10362 | |
| 13 | К***6 | Рукав VENA SIL 200 028 | |
| 14 | К***А | Шкив | |
| 15 | К***1 | Хомут | |
| 16 | К***2 | Кронштейн | |
| 17 | К***7 | Опора | |
| 18 | К***1 | Кронштейн | |
| 19 | К***А | Звезда | |
| 20 | К***5 | Кронштейн | |
| 21 | К***5 | Пластина | |
| 22 | К***1 | Пластина | |
| 23 | К***А | Втулка | |
| 24 | К***А | Штуцер | |
| 25 | К***1 | Шайба | |
| 26 | К***5 | Рукав 60х73-0,49-10362 | |
| 27 | К***8 | Шайба | |
| 28 | К***1 | Втулка | |
| 29 | П***4 | Шайба | |
| 30 | У***3 | Вкладыш | |
| 31 | У***8 | Болт | |
| 32 | Б***6 | Болт М8-6ex25-7796 | |
| 33 | Б***6 | Болт М8-6eх30-7796 | |
| 34 | Б***6 | Болт М8-6ex40-7796 | |
| 35 | Б***6 | Болт М10-6eх20-7796 | |
| 36 | Б***6 | Болт | |
| 37 | Б***8 | Болт | |
| 38 | В***8 | Винт М10-6eх20-11738 | |
| 39 | Г***5 | Гайка М8-6G-5915 | |
| 40 | Г***5 | Гайка М18х1,5-6G-5915 | |
| 41 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 42 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 43 | Ш***8 | Шайба C 8.01-6958 | |
| 44 | Ш***1 | Шайба C.8.01-11371 | |
| 45 | Ш***1 | Шайба C.10.01-11371 | |
| 46 | П***2 | Патрубок | |
| 47 | П***0 | Патрубок | |
| 48 | П***0 | Патрубок | |
| 49 | У***е | Уплотнение | |
| 50 | Х***1 | Хомут | |
| 51 | Х***2 | Хомут червячный | |
| 52 | Х***2 | Хомут червячный | |
| 53 | Х***2 | Хомут без компенсатора | |
| 54 | 9***8 | Штуцер | |
| 55 | Ш***8 | Шайба C 12.01-6958 |
