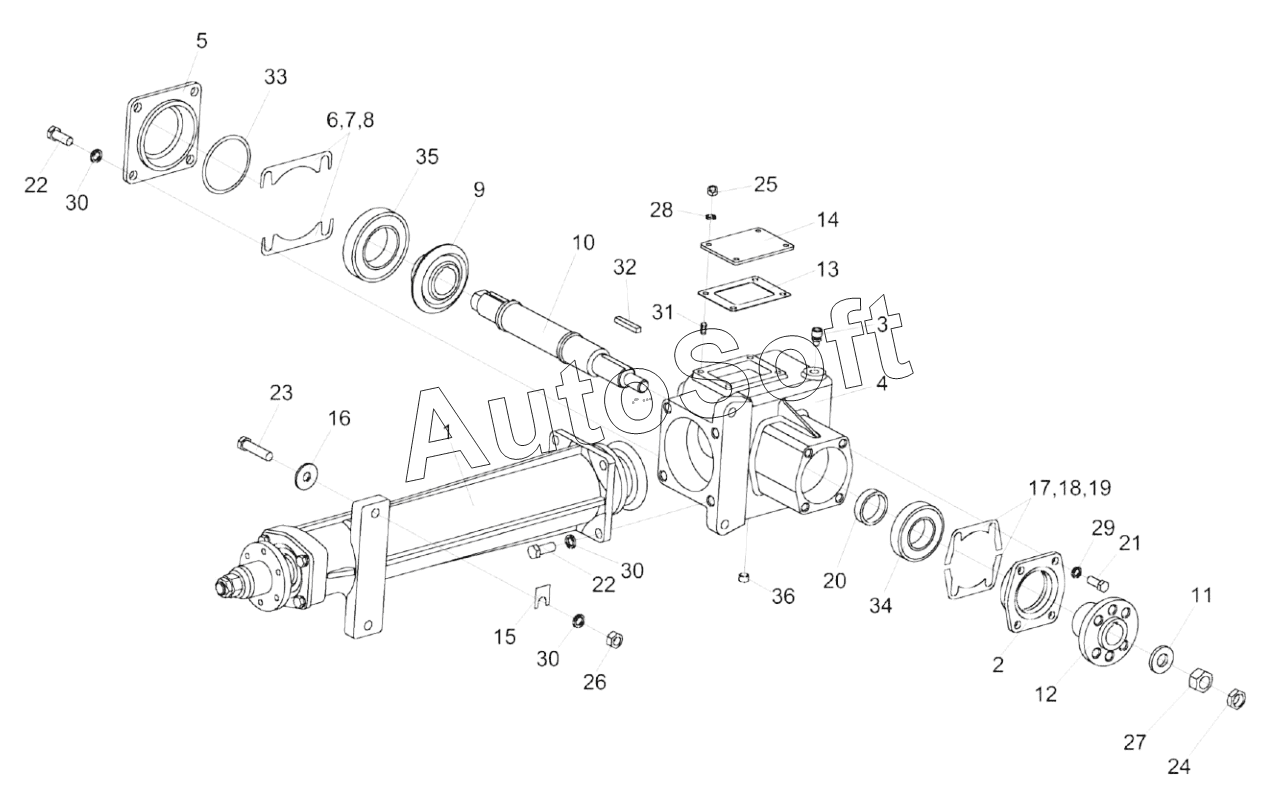

Каталог запасных частей к технике: Гомсельмаш КВК-800 ПАЛЕССЕ FS80-2 (2019). Редуктор КВС-2-0135000А-01
КВС-2-0135000А-01
КВС-2-0135000А-01
КВС-1-0135010
КВС-1-0135010
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
23
24
25
26
27
28
29
30
30
30
31
32
33
34
34
34
35
35
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-1-0135010 | К***0 | Крышка | |
| КВС-2-0135000А-01 | К***1 | Редуктор | |
| 1 | К***1 | Стакан | |
| 2 | П***0 | Крышка | |
| 3 | 3***А | Сапун | |
| 4 | К***1 | Корпус | |
| 5 | К***3 | Крышка | |
| 6 | К***2 | Прокладка | |
| 7 | К***1 | Прокладка | |
| 8 | К***2 | Прокладка | |
| 9 | К***2 | Шестерня | |
| 10 | К***3 | Вал | |
| 11 | К***1 | Шайба | |
| 12 | К***9 | Ступица | |
| 13 | К***А | Прокладка | |
| 14 | К***А | Крышка | |
| 15 | К***Б | Шайба регулировочная | |
| 16 | П***Б | Шайба | |
| 17 | П***А | Прокладка регулировочная | |
| 18 | П***1 | Прокладка регулировочная | |
| 19 | П***2 | Прокладка регулировочная | |
| 20 | П***А | Кольцо | |
| 21 | Б***6 | Болт М10-6eх25-7796 | |
| 22 | Б***6 | Болт М12-6eх30-7796 | |
| 23 | Б***6 | Болт М12-6eх50-7796 | |
| 24 | Г***6 | Гайка М18х1,5-6G-2526 | |
| 25 | Г***5 | Гайка М6-6G-5915 | |
| 26 | Г***5 | Гайка М12-6G-5915 | |
| 27 | Г***5 | Гайка М18х1,5-6G-5915 | |
| 28 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 29 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 30 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 31 | Ш***2 | Шпилька 2 М6-6eх25-22032 | |
| 32 | Ш***0 | Шпонка 2-8х7х45-23360 | |
| 33 | К***3 | Кольцо | |
| 34 | П***P | Подшипник | |
| 34 | П***J | Подшипник | |
| 34 | П***M | Подшипник | |
| 35 | П***P | Подшипник | |
| 35 | П***J | Подшипник | |
| 35 | П***M | Подшипник | |
| 36 | П***' | Пробка |
