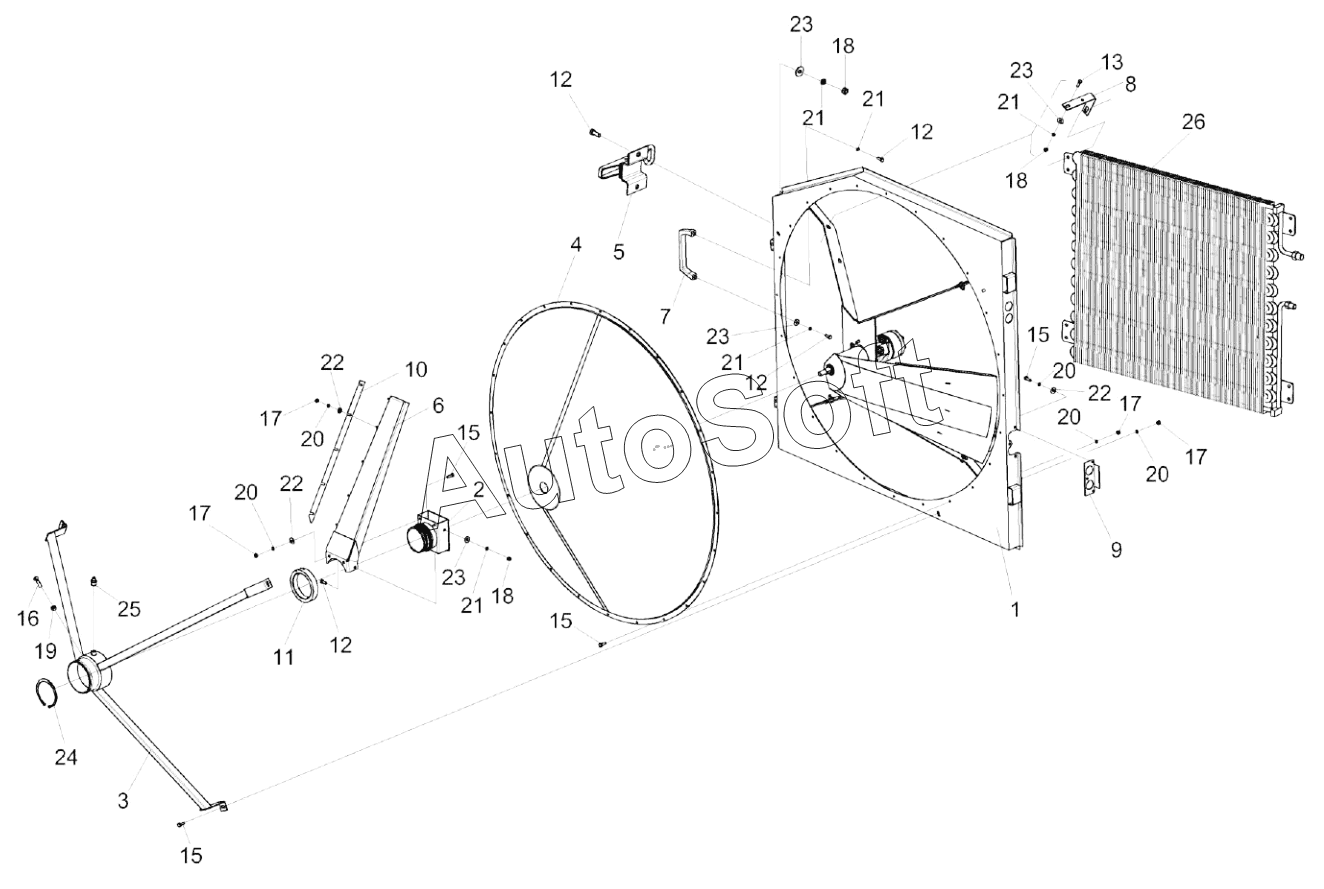

Каталог запасных частей к технике: Гомсельмаш КВК-800 ПАЛЕССЕ FS80-2 (2019). Воздухозаборник КВС-5-0155000 (лист 1)
13
26
25
24
23
23
23
23
22
22
22
21
21
21
21
21
21
20
20
20
20
20
19
18
18
18
17
17
17
17
16
15
15
15
15
14
КВС-5-0155000
12
12
12
11
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-5-0155000 | К***0 | Воздухозаборник | |
| 1 | К***А | Корпус | |
| 2 | К***0 | Корпус | |
| 3 | К***0 | Опора | |
| 4 | К***0 | Сетка | |
| 5 | К***0 | Кронштейн | |
| 6 | К***0 | Пылесъемник | |
| 7 | К***0 | Ручка | |
| 8 | К***5 | Уголок | |
| 9 | К***3 | Кронштейн | |
| 10 | К***9 | Щиток | |
| 11 | К***1 | Корпус | |
| 12 | Б***6 | Болт М8-6eх20-7796 | |
| 13 | Б***6 | Болт М8-6eх25-7796 | |
| 14 | Б***6 | Болт М8-6eх20-7796 | |
| 15 | Б***8 | Болт М6-6eх16-7798 | |
| 16 | В***3 | Винт B.М5-6eх20-17473 | |
| 17 | Г***5 | Гайка М6-6G-5915 | |
| 18 | Г***5 | Гайка М8-6G-5915 | |
| 19 | Г***7 | Гайка М5-6G-5927 | |
| 20 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 21 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 22 | Ш***8 | Шайба С6.01-6958 | |
| 23 | Ш***8 | Шайба С8.01-6958 | |
| 24 | К***2 | Кольцо В100-13942 | |
| 25 | М***3 | Масленка 1.2-19853 | |
| 26 | 9***0 | Конденсатор |
