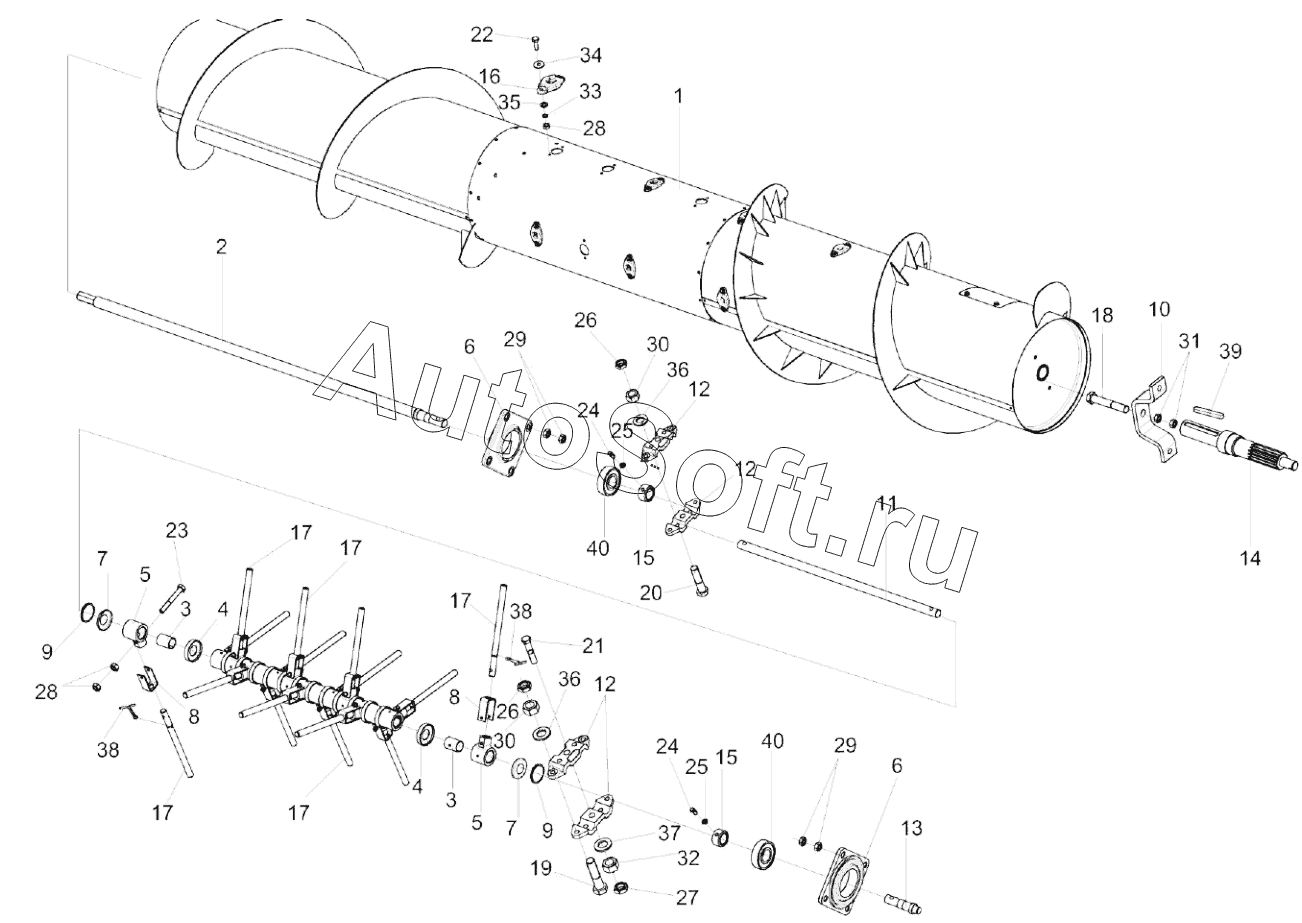

Каталог запасных частей к технике: Гомсельмаш ПЗ (2019). Шнек КЗР 1502000А-05
31
21
22
23
24
24
25
25
26
26
27
28
28
29
29
30
30
20
32
33
34
35
36
36
37
38
38
39
40
40
10
1
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9
КЗР1502000А-05
КЗР1502000А-05
КЗР1502000А-05
КЗР1502000А-05
КЗР1502000А-05
11
12
12
12
13
14
15
15
16
17
17
17
17
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗР1502000А-05 | К***5 | Шнек | |
| 1 | К***5 | Шнек | |
| 2 | К***5 | Ось | |
| 3 | К***2 | Втулка | |
| 4 | К***4 | Втулка | |
| 5 | К***1 | Втулка | |
| 6 | К***5 | Корпус | |
| 7 | К***1 | Крышка | |
| 8 | К***7 | Кронштейн | |
| 9 | К***2 | Шайба | |
| 10 | К***3 | Упор | |
| 11 | К***2 | Ось | |
| 12 | К***3 | Подвеска | |
| 13 | К***5 | Ось | |
| 14 | К***7 | Вал | |
| 15 | К***1 | Втулка | |
| 16 | К***4 | Глазок | |
| 17 | К***1 | Палец | |
| 18 | К***9 | Болт | |
| 19 | Б***6 | Болт М12-6eх50-7796 | |
| 20 | Б***6 | Болт М12-6eх75-7796 | |
| 21 | Б***6 | Болт М16-6eх80-7796 | |
| 22 | Б***8 | Болт М6-6eх20-7798 | |
| 23 | Б***8 | Болт М6-6eх45-7798 | |
| 24 | В***5 | Винт | |
| 25 | Г***6 | Гайка М10-6G-2526 | |
| 26 | Г***6 | Гайка М12-6G-2526 | |
| 27 | Г***6 | Гайка М16-6G-2526 | |
| 28 | Г***5 | Гайка М6-6G-5915 | |
| 29 | Г***5 | Гайка М10-6G-5915 | |
| 30 | Г***5 | Гайка М12-6G-5915 | |
| 31 | Г***5 | Гайка М14-6G-5915 | |
| 32 | Г***5 | Гайка М16-6G-5915 | |
| 33 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 34 | Ш***8 | Шайба C 6.01-6958 | |
| 35 | Ш***1 | Шайба C.6.01-11371 | |
| 36 | Ш***1 | Шайба C.12.01-11371 | |
| 37 | Ш***1 | Шайба C.16.01-11371 | |
| 38 | Ш***7 | Шплинт 3,2х25-397 | |
| 39 | Ш***0 | Шпонка 12х8х110-23360 | |
| 40 | П***7 | Подшипник |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
