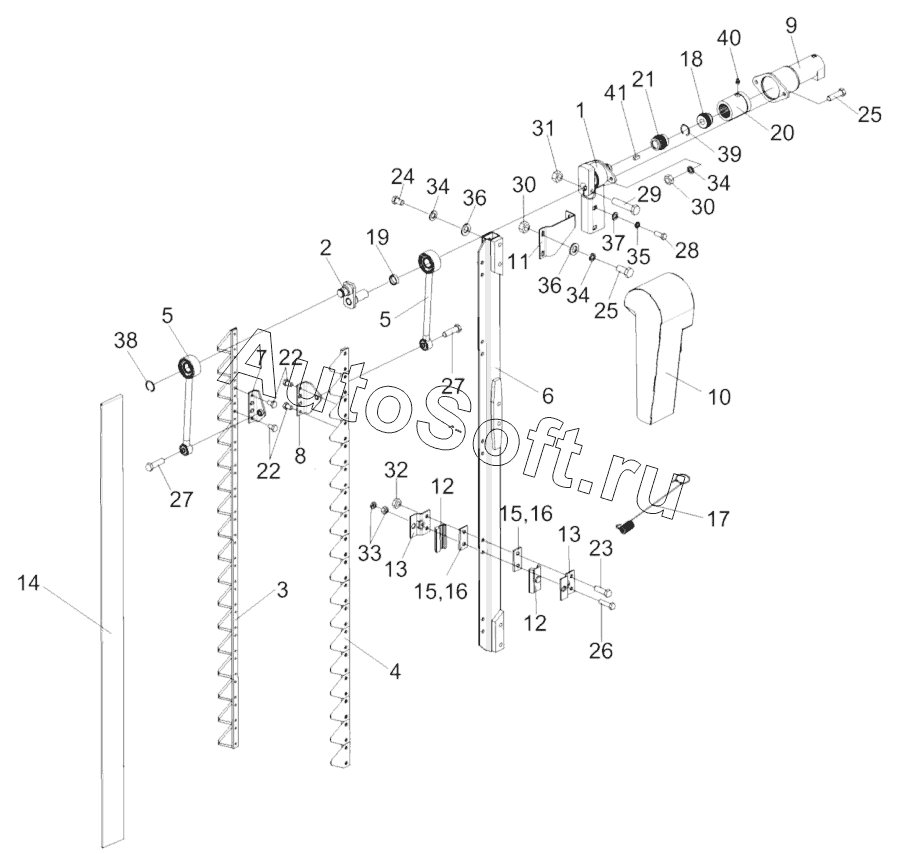

Каталог запасных частей к технике: Гомсельмаш ПР (2019). Делитель активный КЗР 1543000А-01 (зеркальное отражение)
32
22
22
23
24
25
25
26
27
27
28
29
30
30
31
21
33
34
34
34
35
36
36
37
38
39
40
41
10
1
2
3
4
5
5
6
7
8
9
КЗР1543000А-01
12
12
13
13
14
15
15
16
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗР1543000А-01 | К***1 | Делитель активный | |
| 1 | К***А | Опора | |
| 2 | К***0 | Кулачок | |
| 3 | К***0 | Нож | |
| 4 | К***1 | Нож | |
| 5 | К***0 | Шатун | |
| 6 | К***1 | Брус | |
| 7 | К***1 | Кронштейн | |
| 8 | К***1 | Кронштейн | |
| 9 | К***1 | Гидромотор | |
| 10 | К***1 | Щиток | |
| 12 | К***1 | Направляющая | |
| 13 | К***3 | Прижим | |
| 14 | К***А | Кожух | |
| 15 | К***1 | Пластина регулировочная | |
| 16 | К***1 | Пластина регулировочная | |
| 17 | К***А | Пружина | |
| 18 | К***5 | Полумуфта | |
| 19 | К***3 | Втулка | |
| 20 | П***2 | Обойма | |
| 21 | П***4 | Полумуфта | |
| 22 | Б***6 | Болт М8-6eх12-7796 | |
| 23 | Б***6 | Болт М8-6eх30-7796 | |
| 24 | Б***6 | Болт М10-6eх16-7796 | |
| 25 | Б***6 | Болт М10-6eх25-7796 | |
| 26 | Б***6 | Болт М10-6eх30-7796 | |
| 27 | Б***6 | Болт М10-6eх35-7796 | |
| 28 | Б***6 | Болт М12-6eх25-7796 | |
| 29 | Б***6 | Болт | |
| 30 | Г***5 | Гайка М10-6G-5915 | |
| 31 | Г***5 | Гайка М12-6G-5915 | |
| 32 | Г***6 | Гайка М8-6G-5916 | |
| 33 | Г***6 | Гайка М10-6G-5916 | |
| 34 | Ш***2 | Шайба 10.65Г-6402 | |
| 35 | Ш***2 | Шайба 12.65Г-6402 | |
| 36 | Ш***1 | Шайба С.10.01-11371 | |
| 37 | Ш***1 | Шайба С.12.01-11371 | |
| 38 | К***2 | Кольцо В25-13942 | |
| 39 | К***3 | Кольцо В37-13943 | |
| 40 | М***3 | Масленка 1.1-19853 | |
| 41 | Ш***0 | Шпонка 6х6х20-23360 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
