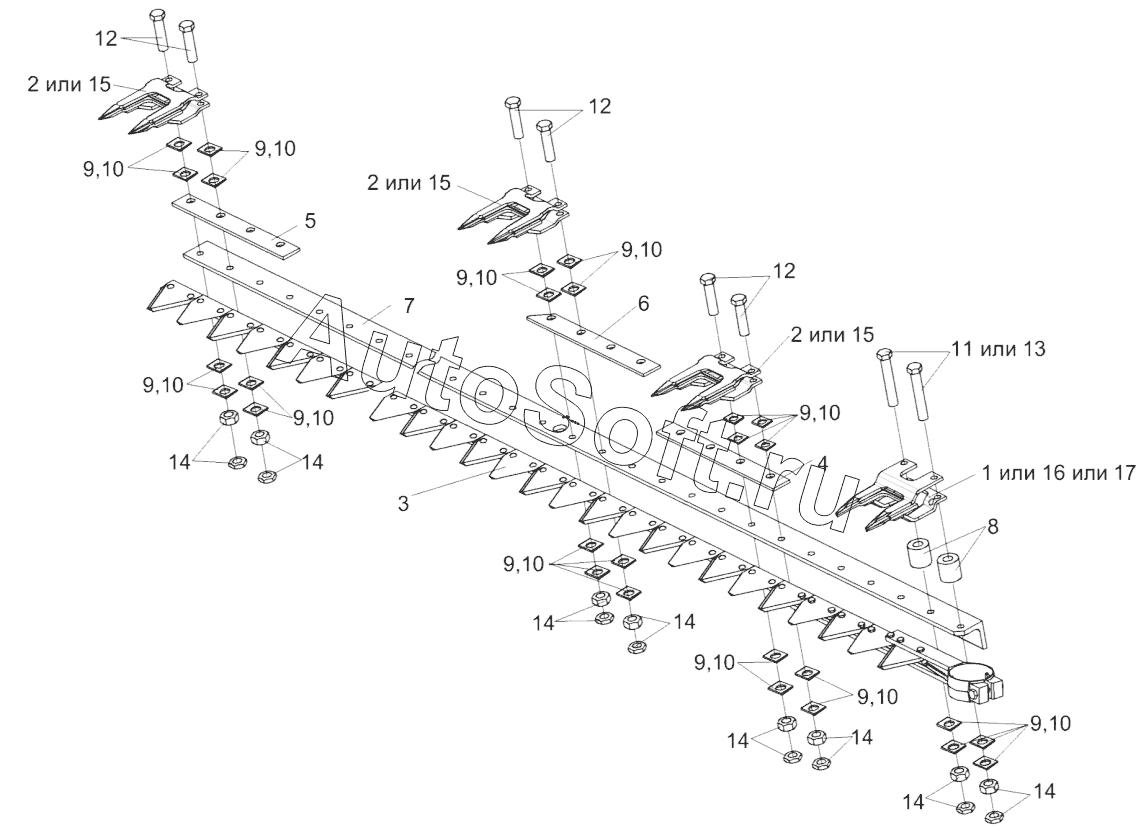

Каталог запасных частей к технике: Гомсельмаш ПР (2019). Аппарат режущий КЗР 1547000-02
КЗР1547000-02
КЗК-9-1507070
КЗК-9-1507080
1
2
2
2
3
4
5
6
7
8
9
9
9
9
9
9
9
9
9
9
9
10
10
10
10
10
10
10
10
10
10
10
11
12
12
12
13
14
14
14
14
14
14
14
14
15
15
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-9-1507070 | К***0 | Палец направляющий сдвоенный | |
| КЗК-9-1507080 | К***0 | Палец сдвоенный | |
| КЗР1547000-02 | К***2 | Аппарат режущий | |
| 1 | П***0 | Палец направляющий | |
| 2 | П***0 | Палец сдвоенный | |
| 3 | К***2 | Нож | |
| 4 | К***1 | Пластина трения | |
| 5 | К***1 | Пластина трения | |
| 6 | К***2 | Пластина трения | |
| 7 | К***3 | Брус пальцевый | |
| 8 | К***1 | Втулка | |
| 9 | К***А | Прокладка регулировочная | |
| 10 | М***6 | Прокладка | |
| 11 | Б***6 | Болт М10-6eх35-7796 | |
| 12 | Б***6 | Болт М10-6ех45-7796 | |
| 13 | Б***6 | Болт М10-6eх60-7796 | |
| 14 | Г***5 | Гайка М10-6G-5915 | |
| 15 | 1***4 | Палец сдвоенный | |
| 16 | Б***1 | Палец крайний | |
| 17 | 1***2 | Палец направляющий сдвоенный |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
