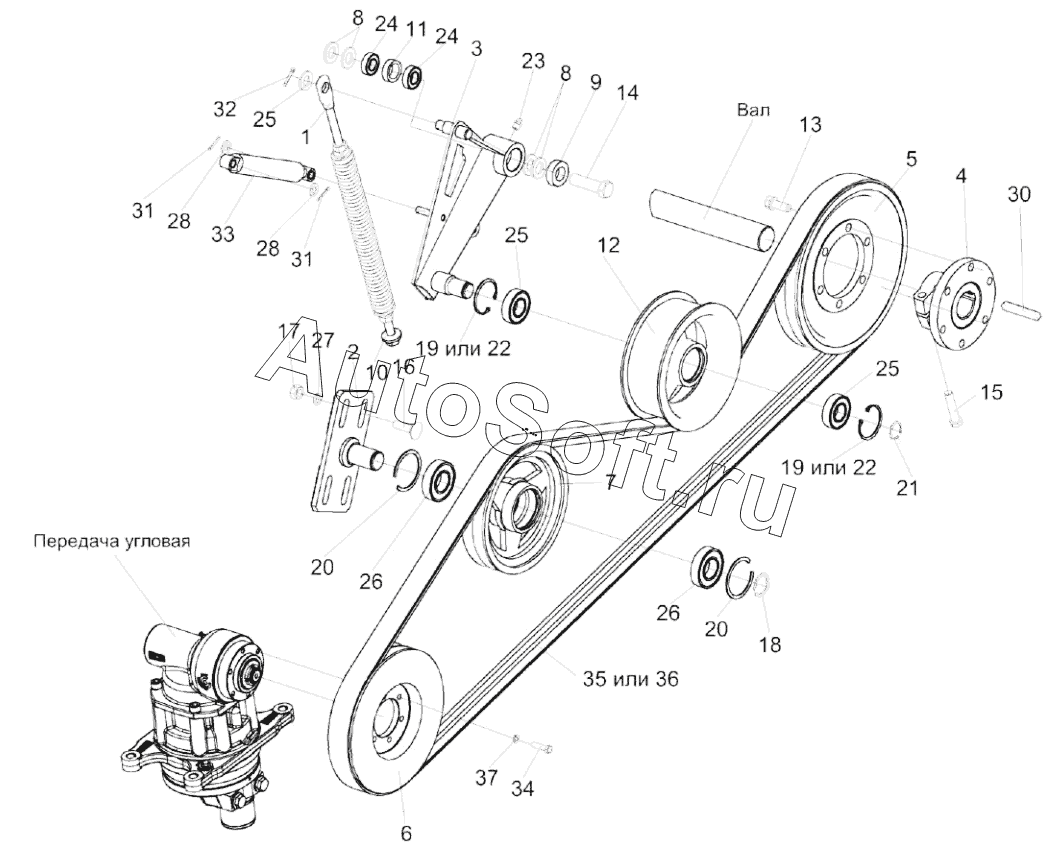

Каталог запасных частей к технике: Гомсельмаш ЖЗК-9 (2020). Привод режущего аппарата
28
28
18
19
19
20
20
21
22
22
23
24
24
25
25
25
26
26
27
17
29
30
31
31
32
33
34
35
36
37
7
КЗК-9-1524020
КЗК-9-1524020
КПП 0527000
КПП 0527000
КПР 6106010-01
КПР 6106010-01
1
2
3
4
5
6
КЗК-1420-1512000Б
КЗК-1420-1512000Б
8
8
9
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-1420-1512000Б | К***Б | Устройство натяжное | |
| КЗК-9-1524020 | К***0 | Шкив | |
| КПП 0527000 | К***0 | Шкив | |
| КПР 6106010-01 | К***1 | Ролик | |
| 1 | К***0 | Пружина | |
| 2 | К***0 | Опора | |
| 3 | К***В | Рычаг | |
| 4 | К***0 | Ступица | |
| 5 | К***3 | Шкив | |
| 6 | К***А | Шкив | |
| 7 | К***1 | Шкив | |
| 8 | К***1 | Шайба | |
| 9 | К***4 | Шайба | |
| 10 | К***5 | Шайба | |
| 11 | К***2 | Втулка | |
| 12 | К***1 | Ролик | |
| 13 | К***А | Болт | |
| 14 | К***1 | Болт | |
| 15 | Б***6 | Болт | |
| 16 | Б***2 | Болт | |
| 17 | Г***5 | Гайка М12-6G–5915 | |
| 18 | К***0 | Кольцо В30 – 13940 | |
| 19 | К***1 | Кольцо В52 – 13941 | |
| 20 | К***1 | Кольцо В62 – 13941 | |
| 21 | К***2 | Кольцо В25 – 13942 | |
| 22 | К***3 | Кольцо В52 – 13943 | |
| 23 | М***3 | Масленка 1.2 – 19853 | |
| 24 | П***2 | Подшипник | |
| 25 | П***2 | Подшипник 180205 – 8882 | |
| 26 | П***2 | Подшипник 180206С17 – 8882 | |
| 27 | Ш***2 | Шайба 12Т 65Г – 6402 | |
| 28 | Ш***1 | Шайба | |
| 29 | Ш***1 | Шайба | |
| 30 | Ш***0 | Шпонка | |
| 31 | Ш***7 | Шплинт 3,2х20 – 397 | |
| 32 | Ш***7 | Шплинт 4х22 – 397 | |
| 33 | 8***1 | Амортизатор сиденья водителя | |
| 34 | Б***9 | Болт | |
| 35 | Р***a | Ремень | |
| 36 | Р***A | Ремень | |
| 37 | Ш***9 | Шайба пружинная |
