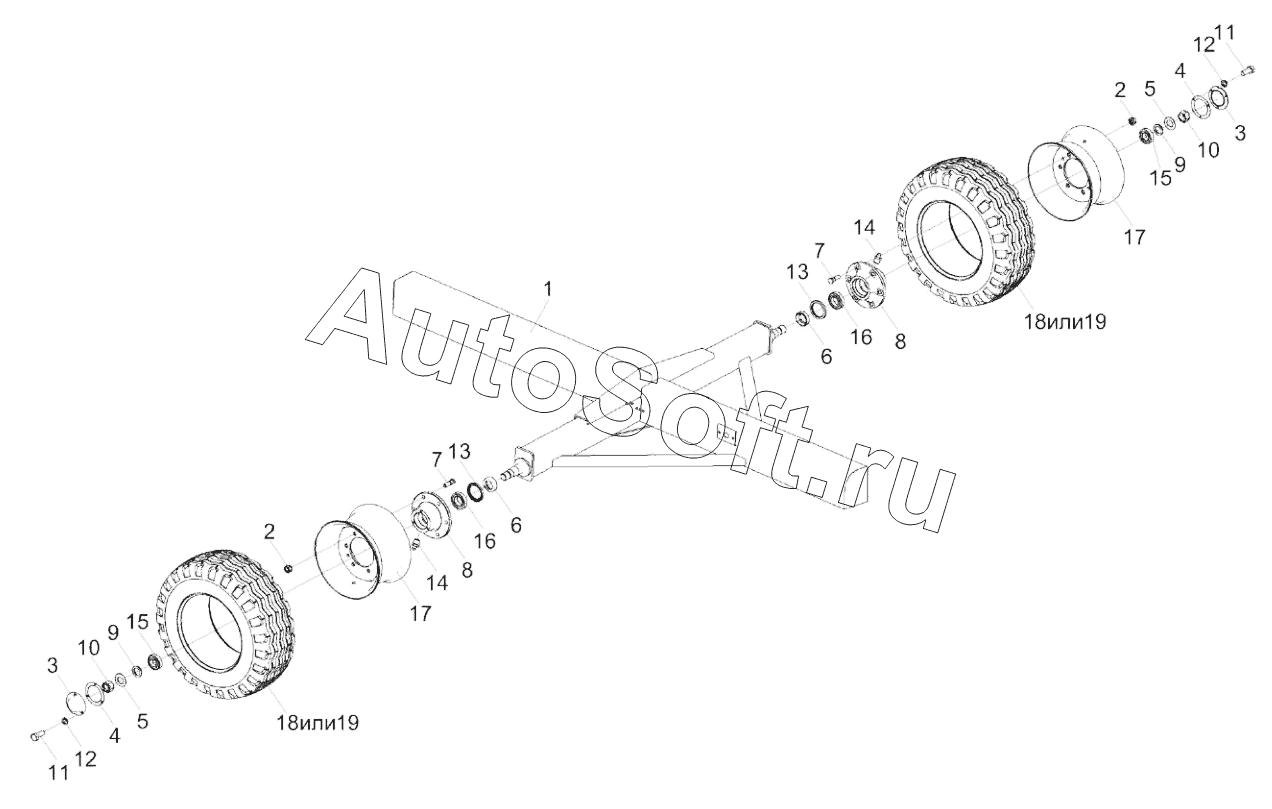

Каталог запасных частей к технике: Гомсельмаш ЖЗК-9 (2020). Установка задних колес КЛ 0109500 или КЛ 0109500-01 тележки транспортной
9
9
19
19
18
18
18
18
17
17
16
16
15
15
14
14
13
13
12
12
11
11
10
10
8
8
7
7
6
6
5
5
4
4
3
3
2
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК 1590010А-06 | К***6 | Тележка транспортная | |
| КЛ 0109500 | К***0 | Колесо | |
| КЛ 0109500-01 | К***1 | Колесо | |
| 1 | К***2 | Рама в сборе | |
| 2 | У***1 | Гайка | |
| 3 | К***2 | Крышка | |
| 4 | К***8 | Прокладка | |
| 5 | К***5 | Шайба | |
| 6 | К***6 | Кольцо | |
| 7 | К***7 | Болт | |
| 8 | К***1 | Ступица | |
| 9 | Р***Б | Втулка | |
| 10 | Р***А | Гайка | |
| 11 | Б***6 | Болт | |
| 12 | Ш***2 | Шайба 8Т 65Г – 6402 | |
| 13 | М***2 | Манжета | |
| 14 | М***3 | Масленка 1.2 – 19853 | |
| 15 | П***5 | Подшипник 7508А – 27365 | |
| 16 | П***5 | Подшипник | |
| 17 | К***7 | Колесо | |
| 18 | Ш***0 | Шина пневматическая | |
| 18 | Ш***8 | Шина пневматическая | |
| 19 | Ш***0 | Шина пневматическая |
