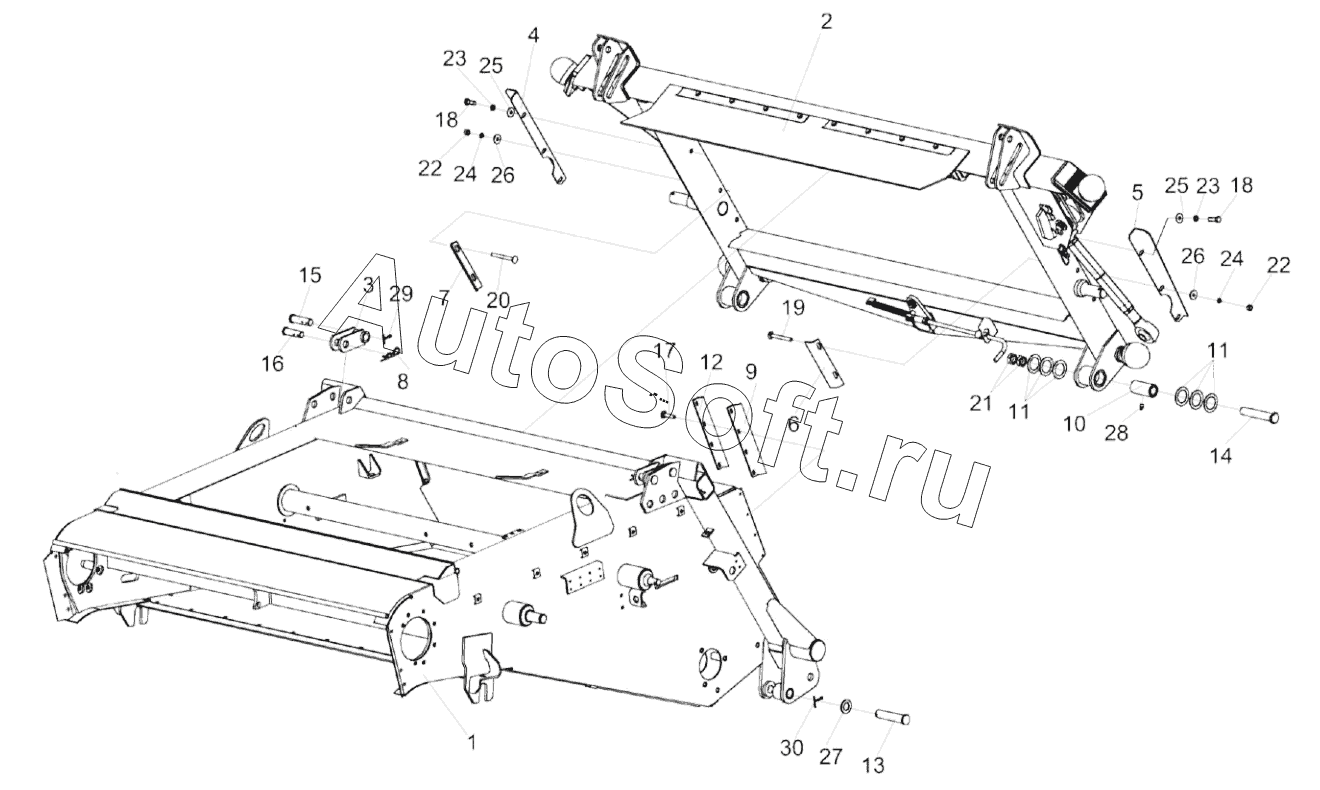

Каталог запасных частей к технике: Гомсельмаш КЗС-1218А-1 (ПАЛЕССЕ GS12 А1) Дополнение (2020). Установка рамки переходной КЗК-12-1818000А-01
15
30
29
28
27
26
26
25
25
24
24
23
23
22
22
21
20
19
18
18
17
16
14
13
12
11
11
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-12-1820000-01 | К***1 | Камера наклонная | |
| 1 | К***1 | Рама | |
| 2 | К***1 | Рамка переходная | |
| 3 | К***0 | Серьга | |
| 4 | К***3 | Закрылок | |
| 5 | К***1 | Закрылок | |
| 6 | К***6 | Щиток | |
| 7 | К***1 | Щиток | |
| 8 | Ж***9 | Шплинт | |
| 9 | К***1 | Пластина | |
| 10 | К***А | Втулка | |
| 11 | К***4 | Шайба | |
| 12 | К***9 | Планка | |
| 13 | К***1 | Палец | |
| 14 | К***6 | Ось | |
| 15 | К***2 | Ось | |
| 16 | К***3 | Ось | |
| 17 | Б***8 | Болт М6-6eх14-7798 | |
| 18 | Б***6 | Болт М8-6eх25-7796 | |
| 19 | Б***2 | Болт | |
| 20 | Б***2 | Болт | |
| 21 | Г***6 | Гайка М24х2-6G-2526 | |
| 22 | Г***5 | Гайка М10-6G-5915 | |
| 23 | Ш***2 | Шайба 8Т 65Г-6402 | |
| 24 | Ш***2 | Шайба 10Т 65Г-6402 | |
| 25 | Ш***8 | Шайба | |
| 26 | Ш***8 | Шайба | |
| 27 | Ш***1 | Шайба С.24.01–11371 | |
| 28 | М***3 | Масленка 1.2-19853 | |
| 29 | Ш***7 | Шплинт 5х32-397 | |
| 30 | Ш***7 | Шплинт 5х40-397 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
