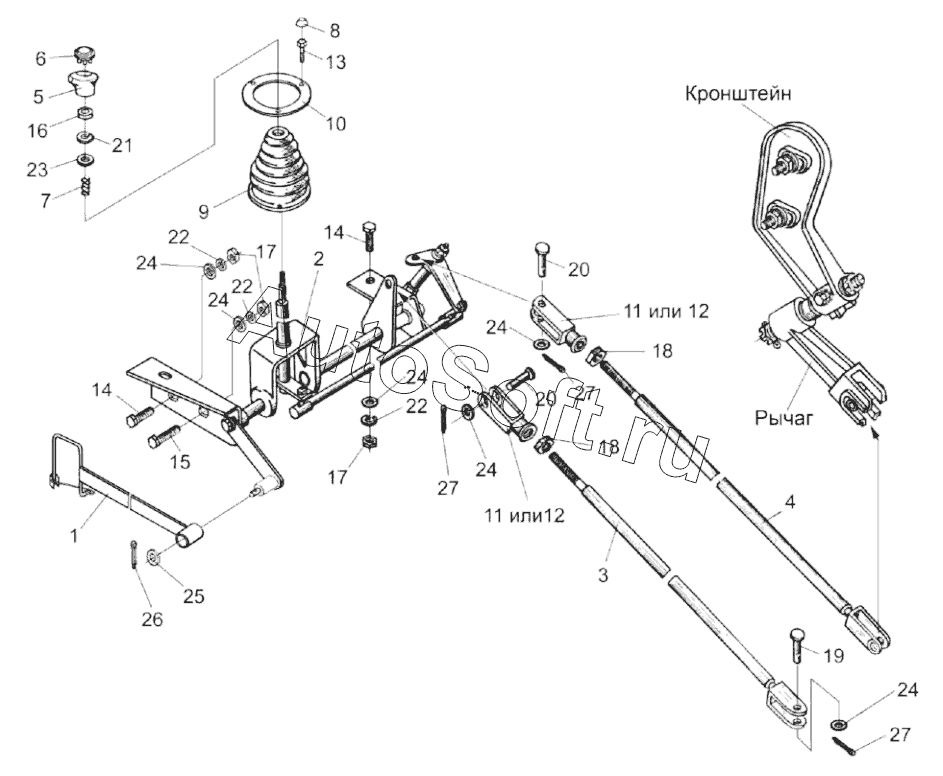

Каталог запасных частей к технике: Гомсельмаш УЭС-2-280А ПАЛЕССЕ 2U280А (2020). Механизм переключения передач
13
27
27
27
26
25
24
24
24
24
24
24
23
22
22
22
21
20
20
19
18
18
17
17
16
15
14
14
12
12
11
11
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| УЭС-7-0300460 | У***0 | Тяга | |
| УЭС-7-0300470 | У***0 | Тяга | |
| 1 | У***А | Тяга | |
| 2 | У***0 | Блок переключения | |
| 3 | У***0 | Тяга | |
| 4 | У***0 | Тяга | |
| 5 | У***0 | Рукоятка | |
| 6 | У***7 | Заглушка | |
| 7 | У***3 | Пружина | |
| 8 | А***1 | Колпачок | |
| 9 | Р***Б | Чехол | |
| 10 | Р***Б | Кольцо прижимное | |
| 11 | К***Б | Вилка | |
| 12 | К***2 | Вилка | |
| 13 | Б***6 | Болт М8-6ех50-7796 | |
| 14 | Б***6 | Болт М10-6ех30-7796 | |
| 15 | Б***6 | Болт М10-6ех40-7796 | |
| 16 | Г***5 | Гайка М6-6G-5915 | |
| 17 | Г***5 | Гайка М10-6G-5915 | |
| 18 | Г***5 | Гайка М12-6G-5915 | |
| 19 | О***0 | Ось 6-10b12х32-9650 | |
| 20 | О***0 | Ось | |
| 21 | Ш***2 | Шайба | |
| 22 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 23 | Ш***1 | Шайба 6.01-11371 | |
| 24 | Ш***1 | Шайба 10.01-11371 | |
| 25 | Ш***1 | Шайба 12.01-11371 | |
| 26 | Ш***7 | Шплинт 3,2х25-397 | |
| 27 | Ш***7 | Шплинт 3,2х32-397 |
