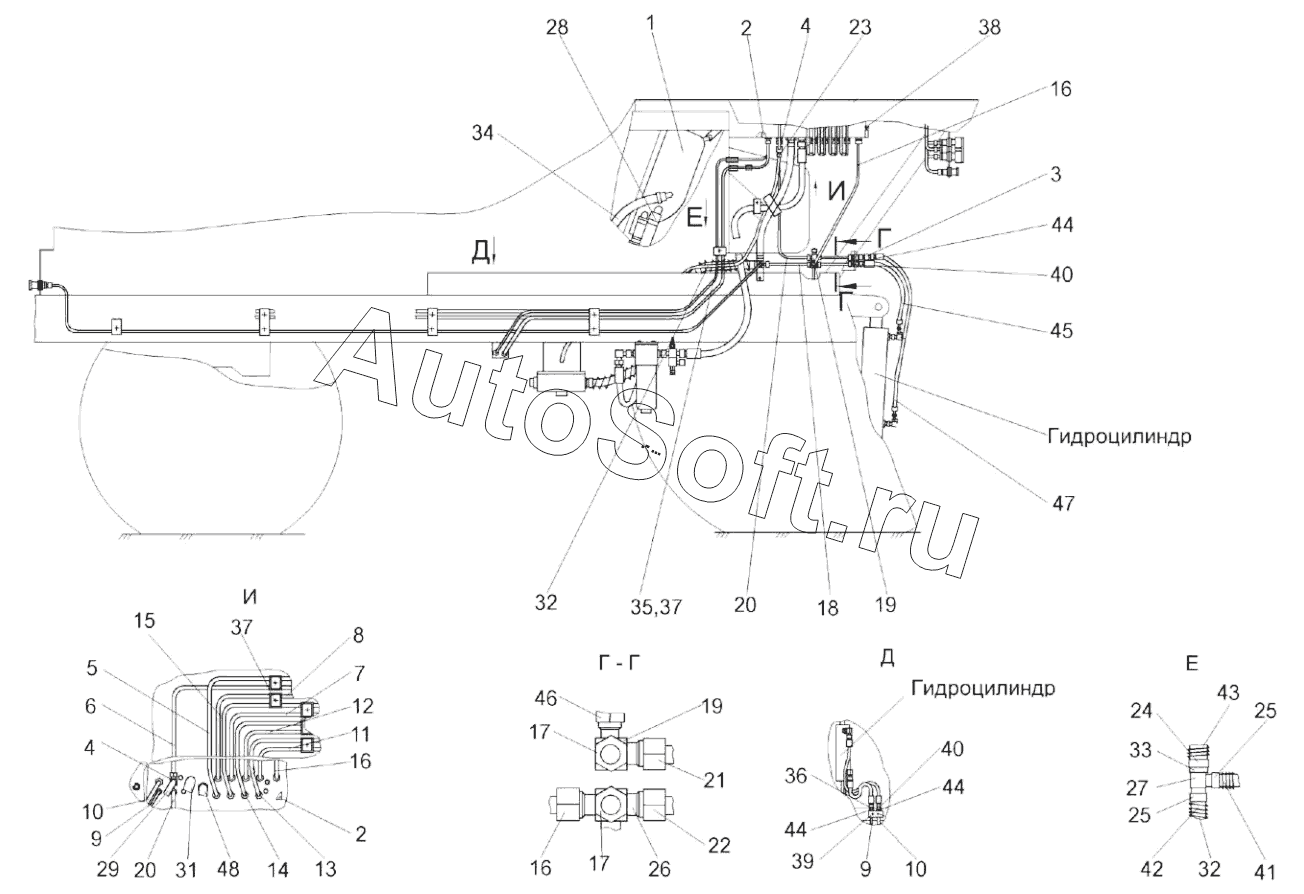

Каталог запасных частей к технике: Гомсельмаш УЭС-2-280А ПАЛЕССЕ 2U280А (2020). Гидросистема рулевого управления и силовых гидроцилиндров УЭС-7-0602000-02 (лист 2)
37
37
25
25
26
27
28
29
30
31
32
32
33
34
35
36
24
38
39
40
40
41
42
43
44
44
44
45
46
47
48
12
1
2
2
3
4
4
5
6
7
8
9
9
10
10
11
УЭС-7-0602000-02
13
14
15
16
16
16
17
17
18
19
19
20
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| УЭС-7-0602000-02 | У***2 | Гидросистема рулевого управления и силовых гидроцилиндров | |
| 1 | У***А | Бак масляный | |
| 2 | У***0 | Гидроблок | |
| 3 | У***0 | Тройник | |
| 4 | У***0 | Тройник | |
| 5 | У***0 | Трубопровод | |
| 6 | У***0 | Трубопровод | |
| 7 | У***0 | Трубопровод | |
| 8 | У***2 | Трубопровод | |
| 9 | У***0 | Трубопровод | |
| 10 | У***0 | Трубопровод | |
| 11 | У***0 | Трубопровод | |
| 12 | У***2 | Трубопровод | |
| 13 | У***0 | Трубопровод | |
| 14 | У***2 | Трубопровод | |
| 15 | У***0 | Трубопровод | |
| 16 | У***0 | Трубопровод | |
| 17 | У***0 | Трубопровод | |
| 18 | У***2 | Трубопровод | |
| 19 | У***0 | Крестовина | |
| 20 | У***0 | Трубопровод | |
| 21 | У***0 | Трубопровод | |
| 22 | У***0 | Трубопровод | |
| 23 | А***0 | Хомут | |
| 24 | А***0 | Хомут стяжной | |
| 25 | А***0 | Хомут | |
| 26 | У***0 | Крестовина | |
| 27 | У***0 | Тройник | |
| 28 | Р***3 | Рукав | |
| 29 | Р***5 | Рукав | |
| 30 | Р***0 | Рукав | |
| 31 | Р***5 | Рукав | |
| 32 | Р***7 | Рукав | |
| 33 | Р***3 | Рукав | |
| 34 | Р***8 | Рукав | |
| 35 | К***1 | Прокладка | |
| 36 | П***А | Штуцер проходной | |
| 37 | У***А | Брус | |
| 38 | У***5 | Задвижка | |
| 39 | У***3 | Кронштейн | |
| 40 | У***2 | Штуцер | |
| 41 | У***2 | Оплетка | |
| 42 | У***3 | Оплетка | |
| 43 | У***6 | Оплетка | |
| 44 | Г***6 | Гайка М16х1,5-6G-2526 | |
| 45 | Р***° | Рукав высокого давления | |
| 46 | Р***0 | Рукав высокого давления | |
| 47 | Р***° | Рукав высокого давления | |
| 48 | Р***0 | Рукав высокого давления |
