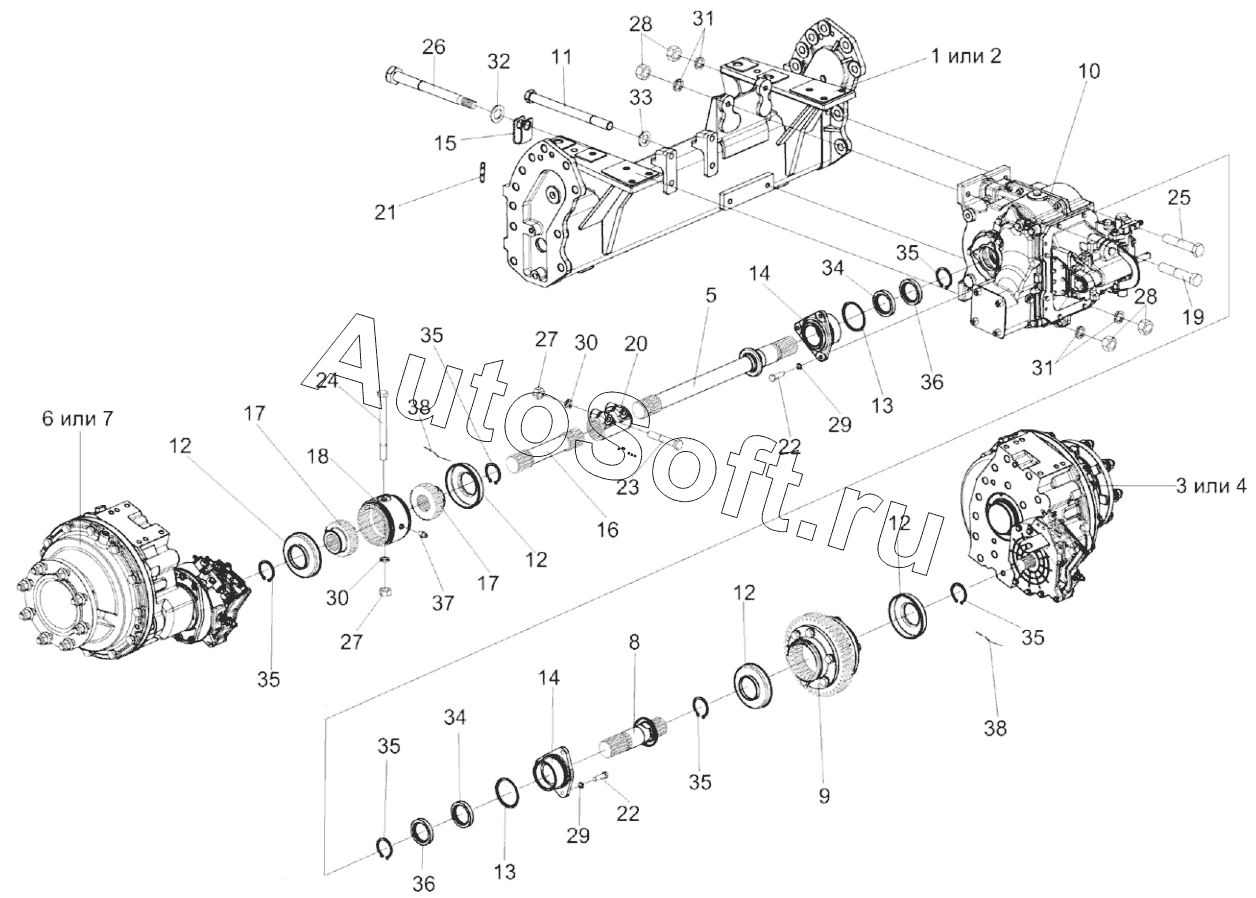

Каталог запасных частей к технике: Гомсельмаш УЭС-2-280А ПАЛЕССЕ 2U280А (2020). Мост ведущий УЭС-7-0107000, УЭС-7-0107000-02, УЭС-7-0107000-03, УЭС-7-0107000-04 (лист 2)
29
29
19
20
21
22
22
23
24
25
26
27
27
28
28
18
30
30
31
31
32
33
34
34
35
35
35
35
35
35
36
36
37
38
38
8
УЭС-7-0107000-02
УЭС-7-0107000-03
УЭС-7-0107000-04
1
2
3
4
5
6
7
УЭС-7-0107000
9
10
11
12
12
12
12
13
13
14
14
15
16
17
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| УЭС-7-0107000 | У***0 | Мост ведущий | |
| УЭС-7-0107000-02 | У***2 | Мост ведущий | |
| УЭС-7-0107000-03 | У***3 | Мост ведущий | |
| УЭС-7-0107000-04 | У***4 | Мост ведущий | |
| 1 | У***0 | Балка моста | |
| 2 | У***2 | Балка моста | |
| 3 | У***6 | Редуктор бортовой правый | |
| 4 | К***3 | Редуктор бортовой | |
| 5 | У***1 | Полуось с отражателем | |
| 6 | У***5 | Редуктор бортовой левый | |
| 7 | К***2 | Редуктор бортовой | |
| 8 | У***А | Полуось с отражателем | |
| 9 | К***0 | Муфта | |
| 10 | К***0 | Коробка диапазонов | |
| 11 | У***9 | Болт специальный | |
| 12 | У***1 | Чеxол | |
| 13 | У***5 | Корпус | |
| 14 | У***1 | Кольцо | |
| 15 | У***8 | Ушко | |
| 16 | У***А | Полуось | |
| 17 | У***2 | Полумуфта | |
| 18 | У***9 | Втулка | |
| 19 | У***1 | Болт | |
| 20 | 3***5 | Муфта соединительная | |
| 21 | Ц***7 | Цепь | |
| 22 | Б***6 | Болт М8-6ех25-7796 | |
| 23 | Б***6 | Болт М12-6ех70-7796 | |
| 24 | Б***6 | Болт | |
| 25 | Б***6 | Болт М16-6ех80-7796 | |
| 26 | Б***6 | Болт | |
| 27 | Г***5 | Гайка М12-6G-5915 | |
| 28 | Г***4 | Гайка | |
| 29 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 30 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 31 | Ш***2 | Шайба | |
| 32 | Ш***1 | Шайба С.16.01-11371 | |
| 33 | Ш***1 | Шайба С.18.01-11371 | |
| 34 | К***8 | Кольцо СП-65-45-8-6308 | |
| 35 | К***2 | Кольцо В45-13942 | |
| 36 | М***2 | Манжета | |
| 37 | М***3 | Масленка 1.3-19853 | |
| 38 | П***2 | Проволока |
