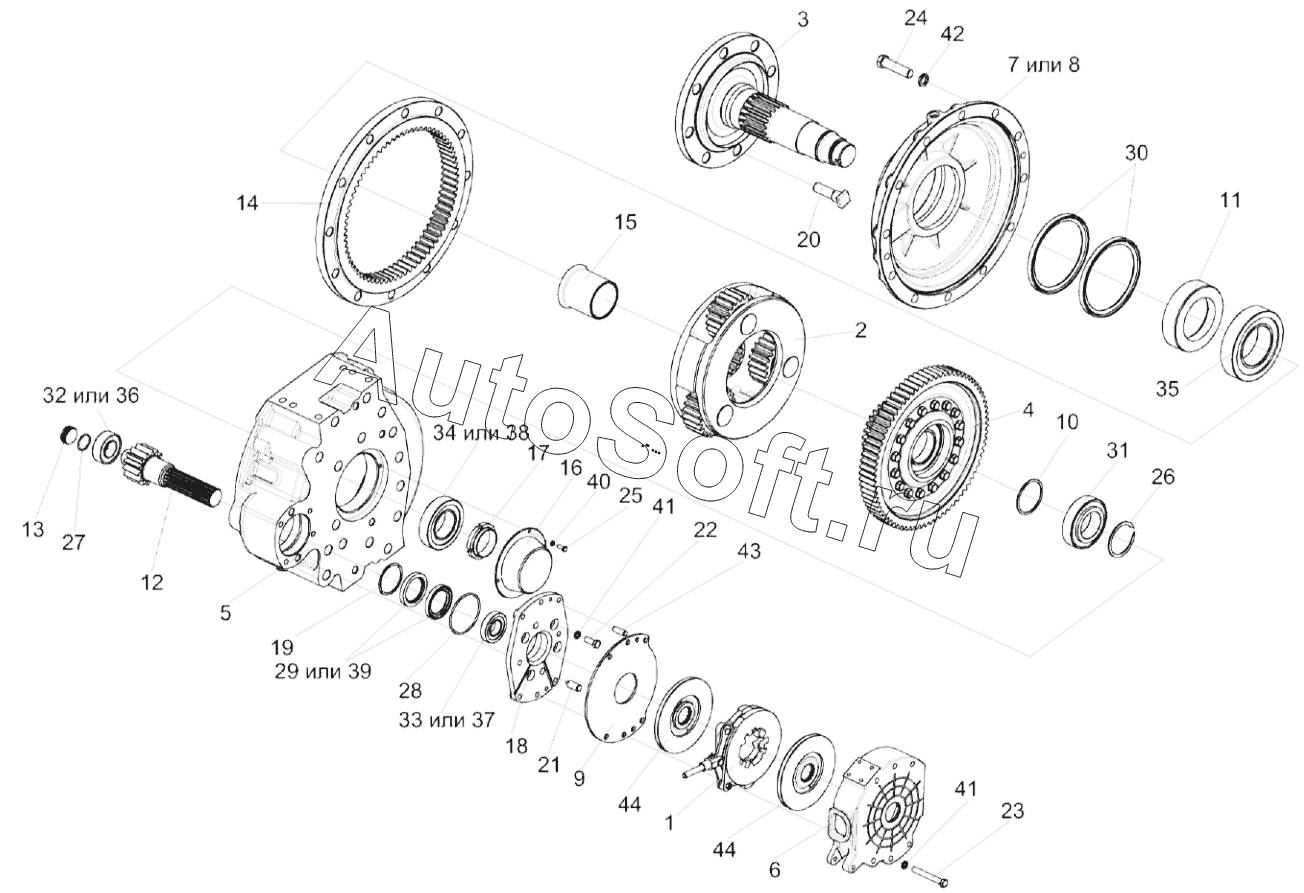

Каталог запасных частей к технике: Гомсельмаш УЭС-2-280А ПАЛЕССЕ 2U280А (2020). Редуктор бортовой левый УЭС 0107150-05 (лист 2)
УЭС 0107150-05
МК-23М.03.000Ж-04
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
32
33
33
34
35
36
37
38
39
40
41
41
42
43
44
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| МК-23М.03.000Ж-04 | М***4 | Редуктор левый | |
| УЭС 0107150-05 | У***5 | Редуктор бортовой левый | |
| 1 | М***А | Диски нажимные | |
| 2 | М***0 | Водило | |
| 3 | М***1 | Ось колеса | |
| 4 | М***0 | Колесо зубчатое | |
| 5 | У***1 | Корпус | |
| 6 | М***А | Корпус тормоза левый | |
| 7 | М***Б | Крышка корпуса | |
| 8 | М***В | Крышка корпуса | |
| 9 | М***3 | Проставка | |
| 10 | М***9 | Шайба | |
| 11 | М***3 | Втулка | |
| 12 | М***А | Вал-шестерня | |
| 13 | М***9 | Пробка | |
| 14 | М***1 | Шестерня эпициклическая | |
| 15 | М***6 | Втулка | |
| 16 | У***2 | Крышка | |
| 17 | У***8 | Гайка | |
| 18 | 3***1 | Фланец | |
| 19 | 3***4 | Кольцо | |
| 20 | 3***1 | Болт специальный | |
| 21 | 3***6 | Штифт | |
| 22 | Б***6 | Болт М12-6ех40-7796 | |
| 23 | Б***6 | Болт | |
| 24 | Б***6 | Болт М20-6ех85-7796 | |
| 25 | Б***8 | Болт М8-6ех16-7798 | |
| 26 | К***0 | Кольцо | |
| 27 | К***3 | Кольцо 034-040-36-2-2-18829/9833 | |
| 28 | К***3 | Кольцо 094-100-36-2-2-18829/9833 | |
| 29 | М***2 | Манжета | |
| 30 | М***2 | Манжета | |
| 31 | П***8 | Подшипник 215-8338 | |
| 32 | N***1 | Подшипник | |
| 32 | П***J | Подшипник | |
| 33 | П***1 | Подшипник | |
| 33 | П***J | Подшипник | |
| 34 | П***5 | Подшипник | |
| 35 | П***5 | Подшипник | |
| 36 | П***М | Подшипник | |
| 37 | П***М | Подшипник | |
| 38 | П***Q | Подшипник | |
| 39 | У***R | Уплотнение | |
| 40 | Ш***2 | Шайба 8.65Г-6402 | |
| 41 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 42 | Ш***2 | Шайба | |
| 43 | Ш***8 | Штифт | |
| 44 | 3***0 | Диск тормоза фрикционный |
