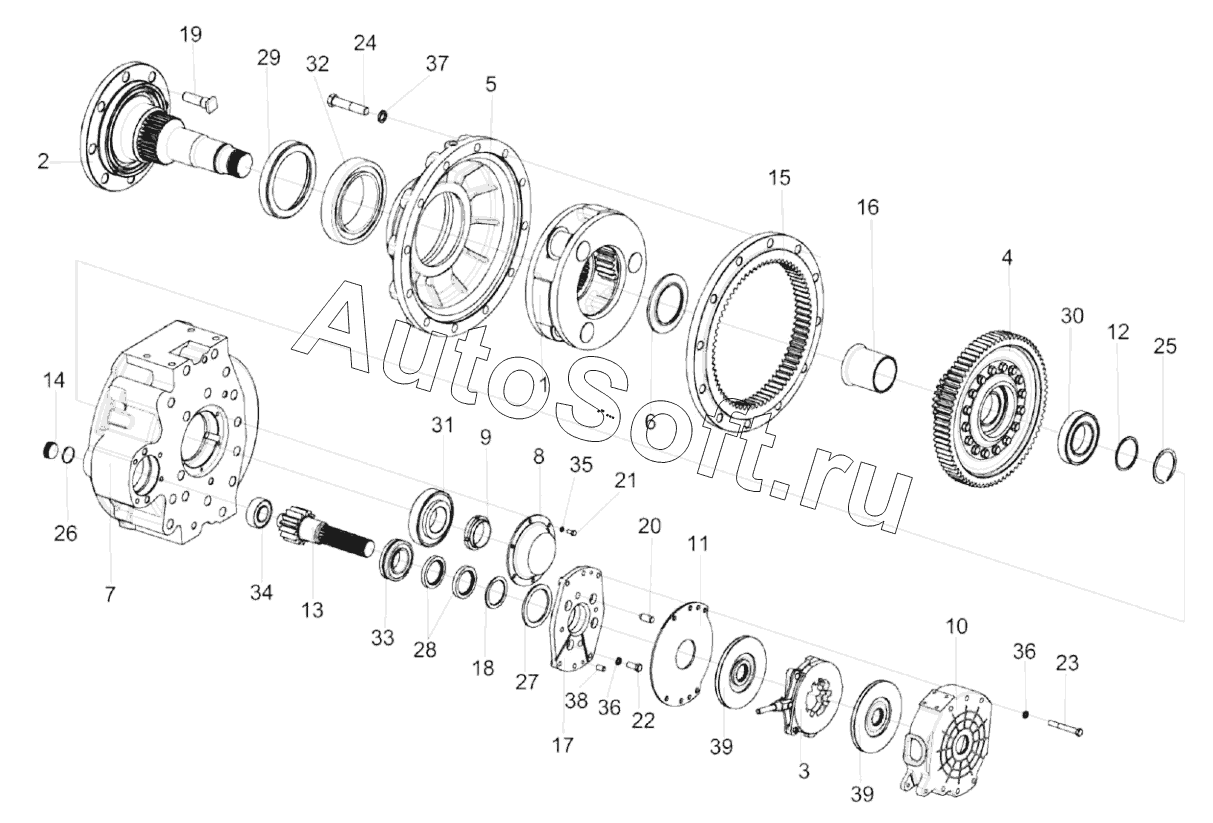

Каталог запасных частей к технике: Гомсельмаш УЭС-2-280А ПАЛЕССЕ 2U280А (2020). Редуктор бортовой КЗК-10-0107200-02 (лист 2)
32
25
26
27
28
28
29
29
29
30
31
31
32
24
33
33
33
34
34
34
35
36
36
37
38
39
39
12
1
2
3
4
5
6
7
8
9
10
11
КЗК-10-0107200-02
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-10-0107200-02 | К***2 | Редуктор бортовой | |
| 1 | К***0 | Водило | |
| 2 | К***0 | Ось колеса | |
| 3 | М***А | Диски нажимные | |
| 4 | М***0 | Колесо зубчатое | |
| 5 | К***1 | Крышка | |
| 6 | К***4 | Проставка | |
| 7 | У***1 | Корпус | |
| 8 | У***2 | Крышка | |
| 9 | У***8 | Гайка | |
| 10 | М***А | Корпус тормоза левый | |
| 11 | М***3 | Проставка | |
| 12 | М***9 | Шайба | |
| 13 | М***А | Вал-шестерня | |
| 14 | М***9 | Пробка | |
| 15 | М***1 | Шестерня эпициклическая | |
| 16 | М***6 | Втулка | |
| 17 | 3***1 | Фланец | |
| 18 | 3***4 | Кольцо | |
| 19 | 3***1 | Болт специальный | |
| 20 | 3***6 | Штифт | |
| 21 | Б***6 | Болт | |
| 22 | Б***6 | Болт М12-6ех30-7796 | |
| 23 | Б***6 | Болт | |
| 24 | Б***6 | Болт М20-6ех100-7796 | |
| 25 | К***0 | Кольцо | |
| 26 | К***3 | Кольцо 034-040-36-2-2-18829/9833 | |
| 27 | К***3 | Кольцо 094-100-36-2-2-18829/9833 | |
| 28 | М***2 | Манжета | |
| 28 | У***0 | Уплотнение | |
| 29 | М***2 | Манжета | |
| 29 | М***2 | Манжета | |
| 29 | У***5 | Уплотнение | |
| 30 | П***8 | Подшипник 215-8338 | |
| 31 | П***Q | Подшипник | |
| 31 | П***5 | Подшипник | |
| 32 | П***5 | Подшипник | |
| 32 | П***Х | Подшипник | |
| 33 | П***М | Подшипник | |
| 33 | П***1 | Подшипник | |
| 33 | П***J | Подшипник | |
| 34 | П***М | Подшипник | |
| 34 | П***1 | Подшипник | |
| 34 | П***J | Подшипник | |
| 35 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 36 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 37 | Ш***2 | Шайба | |
| 38 | Ш***8 | Штифт | |
| 39 | 3***0 | Диск тормоза фрикционный |
