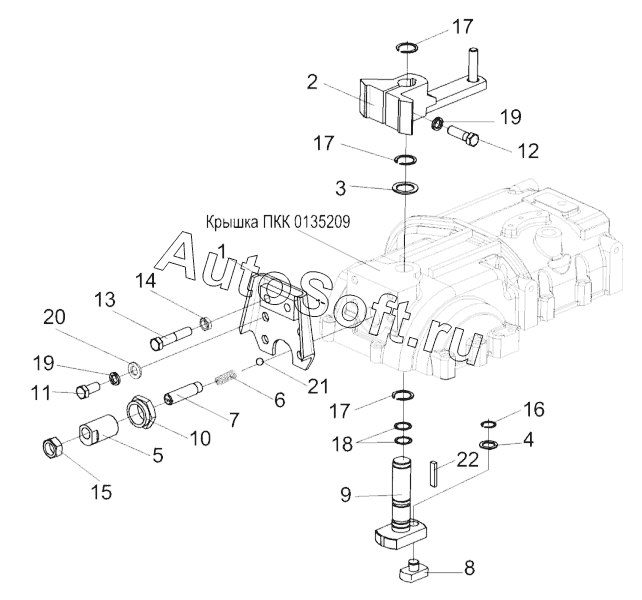

Каталог запасных частей к технике: Гомсельмаш КПК-3000 (ПАЛЕССЕ FH40) (2010). Коробка трехскоростная ПКК 0135000Б (лист 2)
11
22
21
20
19
19
18
17
17
17
16
15
14
13
12
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ПКК 0135000Б | П***Б | Коробка трехскоростная | |
| ПКК 0135020А | П***А | Стопорное устройство | |
| 1 | П***0 | Кронштейн | |
| 2 | П***В | Серьга пружинного амортизатора | |
| 3 | П***А | Шайба | |
| 4 | П***8 | Шайба | |
| 5 | П***1 | Гайка | |
| 6 | П***А | Пружина внутренняя | |
| 7 | П***А | Винт | |
| 8 | П***А | Палец | |
| 9 | П***9 | Эксцентрик | |
| 10 | П***2 | Гайка специальная | |
| 11 | Б***6 | Болт М12-6ех25-7796 | |
| 12 | Б***6 | Болт М12-6ех40-7796 | |
| 13 | В***2 | Винт | |
| 14 | Г***6 | Гайка М12-6G-2526 | |
| 15 | Г***6 | Гайка М16х1,5-6G-2526 | |
| 16 | К***0 | Кольцо В15-13940 | |
| 17 | К***2 | Кольцо В25-13942 | |
| 18 | К***3 | Кольцо | |
| 19 | Ш***2 | Шайба 12Т 65Г-6402 | |
| 20 | Ш***1 | Шайба С.12.01-11371 | |
| 21 | Ш***2 | Шарик | |
| 22 | Ш***0 | Шпонка |
