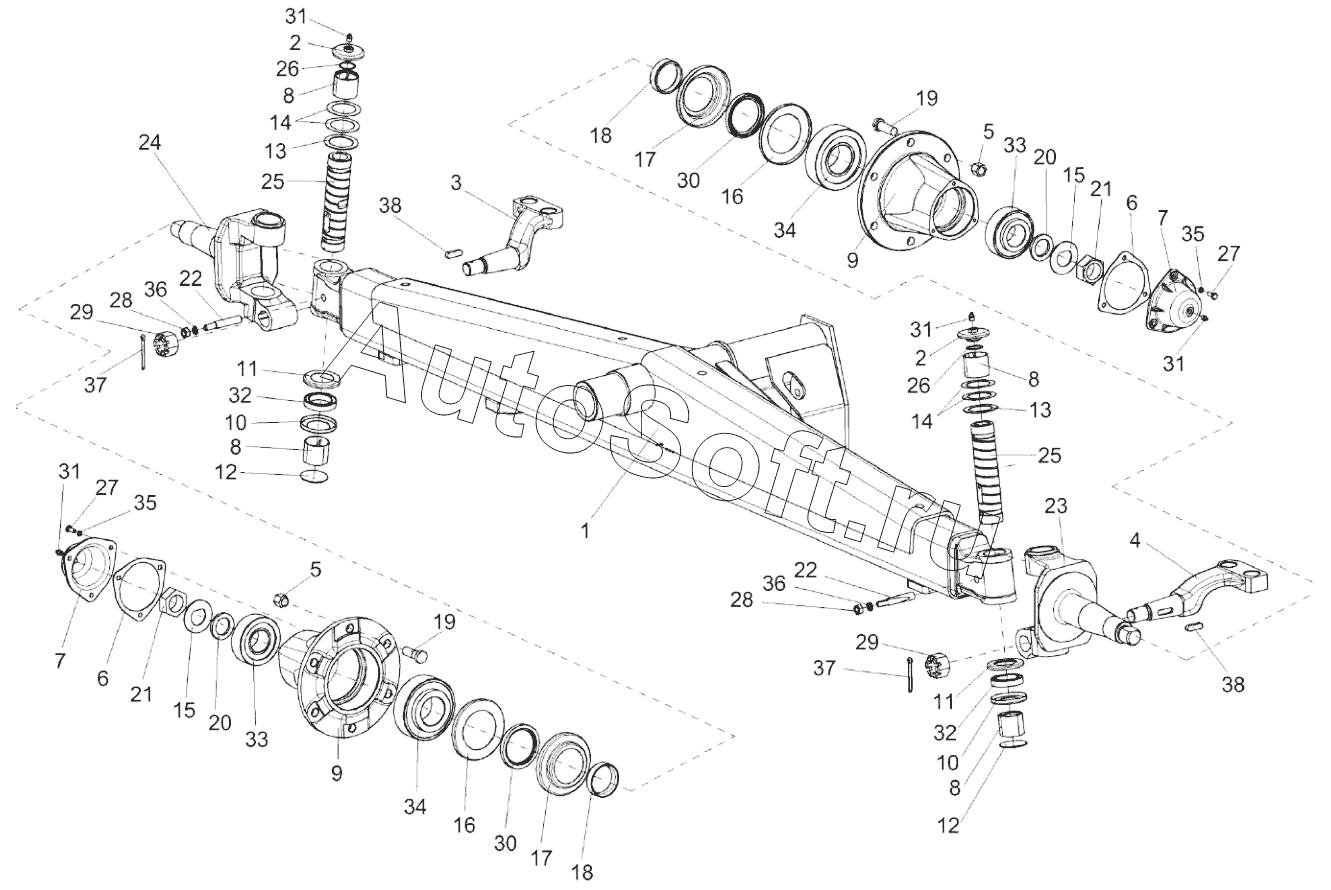

Каталог запасных частей к технике: Гомсельмаш KЗС-812 (2021). Мост управляемых колес КЗК 0109000 (лист 1)
28
28
18
18
19
19
20
20
21
21
22
22
23
24
25
25
26
26
27
27
17
17
29
29
30
30
31
31
31
31
32
32
33
33
34
34
35
35
36
36
37
37
38
38
7
7
РСМ 10.02.02.130
РСМ 10.02.02.130
РСМ 10.02.02.190-02
РСМ 10.02.02.190-02
РСМ 10.02.02.190-03
РСМ 10.02.02.190-03
УЭС 0109050-01
УЭС 0109050-01
1
2
2
3
4
5
5
6
6
КЗК 0109000
КЗК 0109000
8
8
8
8
9
9
10
10
11
11
12
12
13
13
14
14
15
15
16
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК 0109000 | К***0 | Мост управляемых колес | |
| РСМ 10.02.02.130 | Р***0 | Сальник с обоймой | |
| РСМ 10.02.02.190-02 | Р***2 | Кулак поворотный | |
| РСМ 10.02.02.190-03 | Р***3 | Кулак поворотный | |
| УЭС 0109050-01 | У***1 | Ступица | |
| 1 | К***0 | Балка моста | |
| 2 | Р***А | Крышка | |
| 3 | К***2 | Рычаг | |
| 4 | К***3 | Рычаг | |
| 5 | Н***4 | Гайка | |
| 6 | Р***1 | Прокладка | |
| 7 | У***1 | Крышка | |
| 8 | Р***2 | Втулка | |
| 9 | Р***В | Ступица | |
| 10 | Р***8 | Обойма подшипника | |
| 11 | Р***А | Колпак подшипника | |
| 12 | Р***1 | Заглушка | |
| 13 | Р***А | Шайба | |
| 14 | Р***А | Шайба | |
| 15 | Р***7 | Шайба | |
| 16 | Р***5 | Кольцо упорное | |
| 17 | Р***6 | Обойма | |
| 18 | Р***А | Кольцо сальника | |
| 19 | Р***6 | Болт колеса | |
| 20 | Р***Б | Втулка | |
| 21 | Р***А | Гайка | |
| 22 | Р***5 | Клин шкворня | |
| 23 | Р***2 | Кулак поворотный | |
| 24 | Р***3 | Кулак поворотный | |
| 25 | Р***5 | Шкворень | |
| 26 | У***8 | Кольцо | |
| 27 | Б***6 | Болт М8-6ех20-7796 | |
| 28 | Г***5 | Гайка М12-6G-5915 | |
| 29 | Г***1 | Гайка | |
| 30 | М***2 | Манжета | |
| 31 | М***3 | Масленка 1.2-19853 | |
| 32 | П***2 | Подшипник | |
| 33 | П***5 | Подшипник 7610А-27365 | |
| 34 | П***5 | Подшипник 7613А-27365 | |
| 35 | Ш***1 | Шайба | |
| 36 | Ш***2 | Шайба 12Т 65Г-6402 | |
| 37 | Ш***7 | Шплинт 6,3х63-397 | |
| 38 | Ш***0 | Шпонка |
