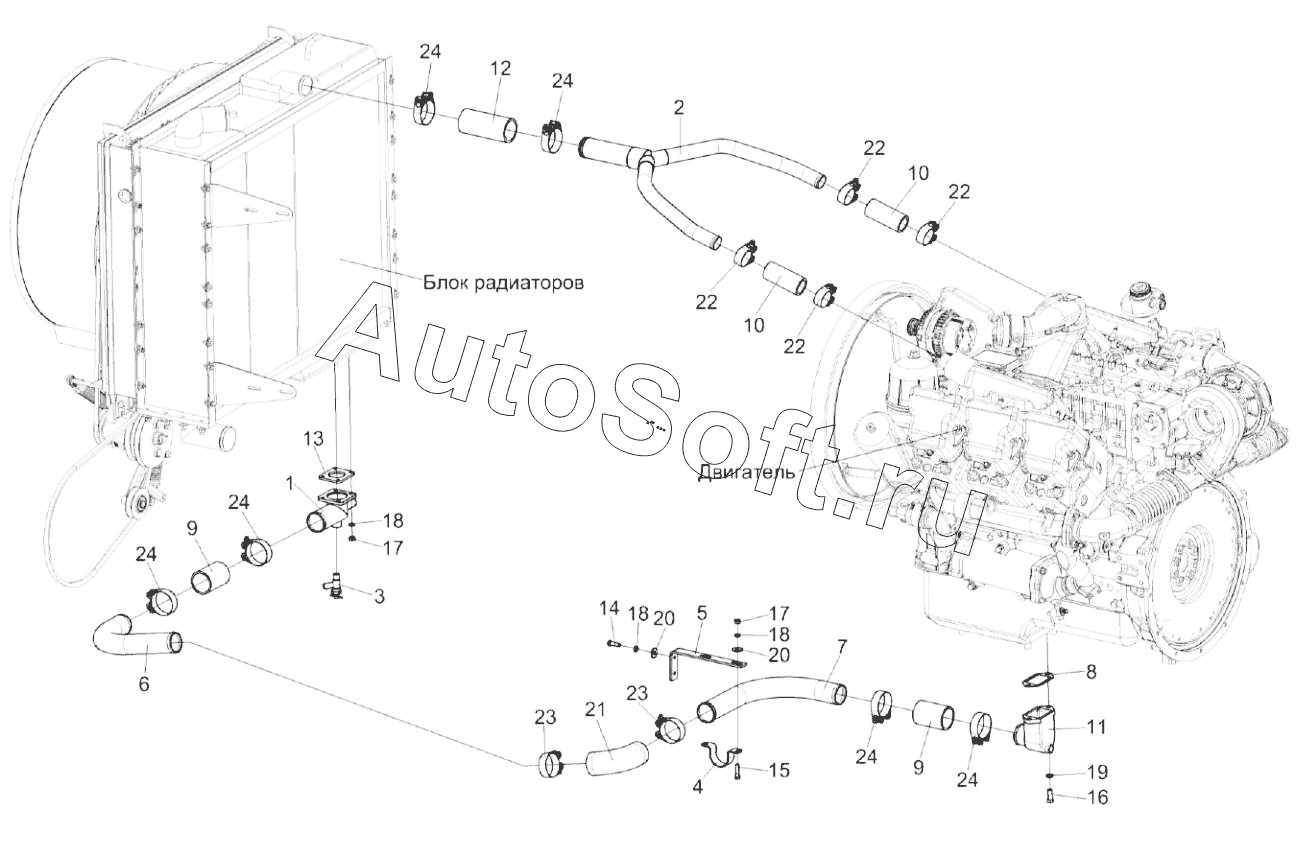

Каталог запасных частей к технике: Гомсельмаш KЗС-812 (2021). Установка труб КЗК-812С-3-0106100 (лист 1)
12
24
24
24
24
24
24
23
23
22
22
22
22
21
20
20
19
18
18
18
17
17
16
15
14
13
11
10
10
9
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-812С-3-0106100 | К***0 | Установка труб | |
| 1 | К***0 | Патрубок | |
| 2 | К***0 | Труба отводная | |
| 3 | У***0 | Кран сливной | |
| 4 | К***3 | Хомут | |
| 5 | К***5 | Кронштейн | |
| 6 | К***5 | Труба | |
| 7 | К***1 | Труба | |
| 8 | К***1 | Прокладка | |
| 9 | К***1 | Рукав | |
| 10 | К***4 | Рукав 42х55-1,47-10362 | |
| 11 | К***1 | Патрубок | |
| 12 | Р***8 | Рукав | |
| 13 | У***4 | Прокладка | |
| 14 | Б***6 | Болт М8-6eх25-7796 | |
| 15 | Б***6 | Болт М8-6eх30-7796 | |
| 16 | Б***6 | Болт М10-6eх25-7796 | |
| 17 | Г***5 | Гайка М8-6G-5915 | |
| 18 | Ш***2 | Шайба 8Т 65Г-6402 | |
| 19 | Ш***2 | Шайба 10Т 65Г-6402 | |
| 20 | Ш***8 | Шайба | |
| 21 | П***0 | Патрубок | |
| 22 | G***2 | Хомут без компенсатора | |
| 23 | G***2 | Хомут без компенсатора | |
| 24 | G***2 | Хомут без компенсатора |
