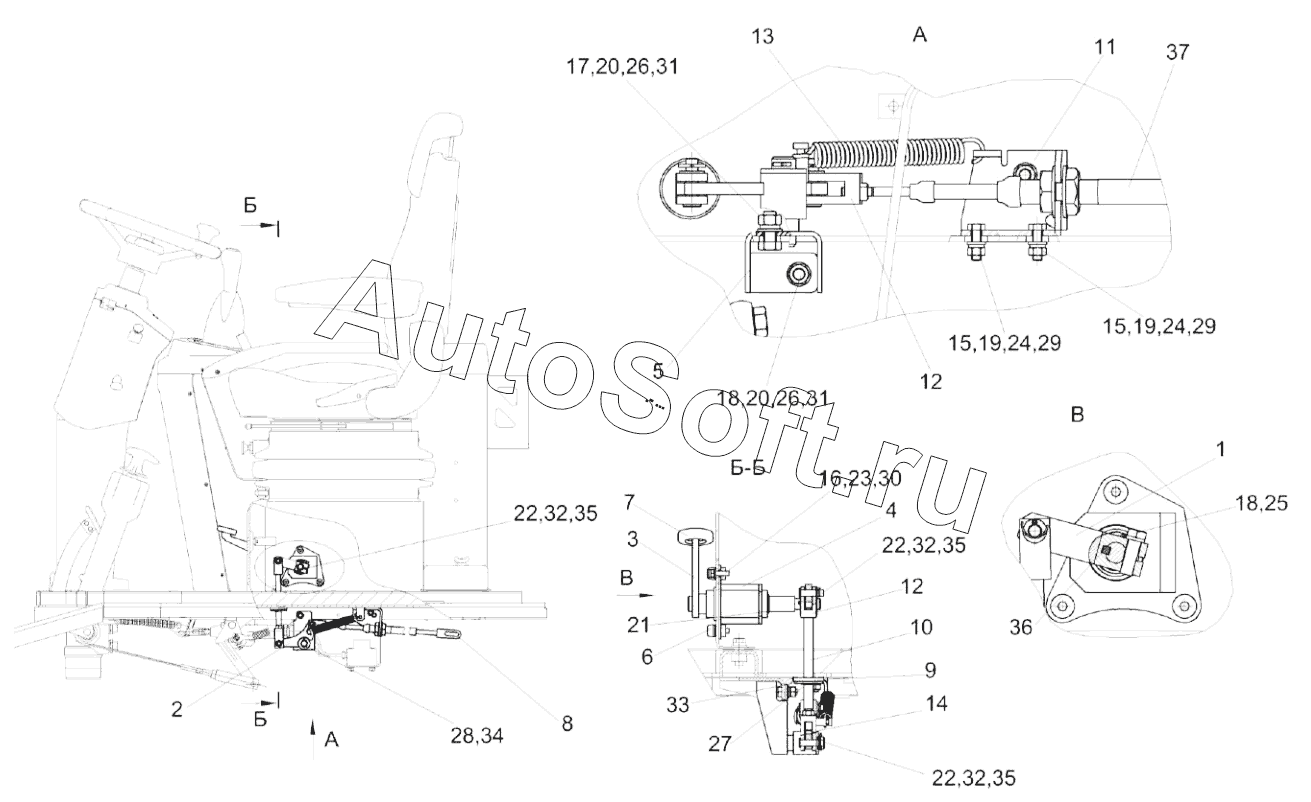

Каталог запасных частей к технике: Гомсельмаш KЗС-812 (2021). Установка привода механизма сброса подбарабанья КЗК-8М-0119060
29
29
20
20
21
22
22
22
23
24
24
25
26
26
27
28
19
19
30
31
31
32
32
32
33
34
35
35
35
36
37
10
1
2
3
4
5
6
7
8
9
КЗК-8М-0119060
КЗК-8М-0119060
11
12
12
13
14
15
15
16
17
18
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-8М-0119060 | К***0 | Установка привода механизма сброса | |
| 1 | К***0 | Рычаг | |
| 2 | К***А | Рычаг | |
| 3 | К***А | Педаль | |
| 4 | К***0 | Корпус | |
| 5 | К***0 | Кронштейн | |
| 6 | А***7 | Колпачок | |
| 7 | А***1 | Накладка педали | |
| 8 | К***6 | Вилка | |
| 9 | К***6 | Шайба | |
| 10 | К***2 | Тяга | |
| 11 | К***3 | Кронштейн | |
| 12 | К***1 | Вилка | |
| 13 | Р***Б | Пружина | |
| 14 | У***4 | Вилка | |
| 15 | Б***8 | Болт М6-6eх20-7798 | |
| 16 | Б***8 | Болт М6-6eх20-7798 | |
| 17 | Б***8 | Болт | |
| 18 | Б***6 | Болт М8-6eх25-7796 | |
| 19 | Г***5 | Гайка М6-6G-5915 | |
| 20 | Г***5 | Гайка М8-6G-5915 | |
| 21 | К***2 | Кольцо В20-13942 | |
| 22 | О***0 | Ось | |
| 23 | Ш***2 | Шайба 6 65Г-6402 | |
| 24 | Ш***2 | Шайба 6Т 65Г-6402 | |
| 25 | Ш***2 | Шайба 8 65Г- 6402 | |
| 26 | Ш***2 | Шайба | |
| 27 | Ш***8 | Шайба 9.65Г-11648 | |
| 28 | Ш***1 | Шайба | |
| 29 | Ш***1 | Шайба C.6.01-11371 | |
| 30 | Ш***1 | Шайба C.6.01-11371 | |
| 31 | Ш***1 | Шайба | |
| 32 | Ш***1 | Шайба | |
| 33 | Ш***8 | Шайба | |
| 34 | Ш***7 | Шплинт | |
| 35 | Ш***7 | Шплинт 2х20-397 | |
| 36 | Ш***0 | Шпонка | |
| 37 | 1***0 | Трос дистанционного управления |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
