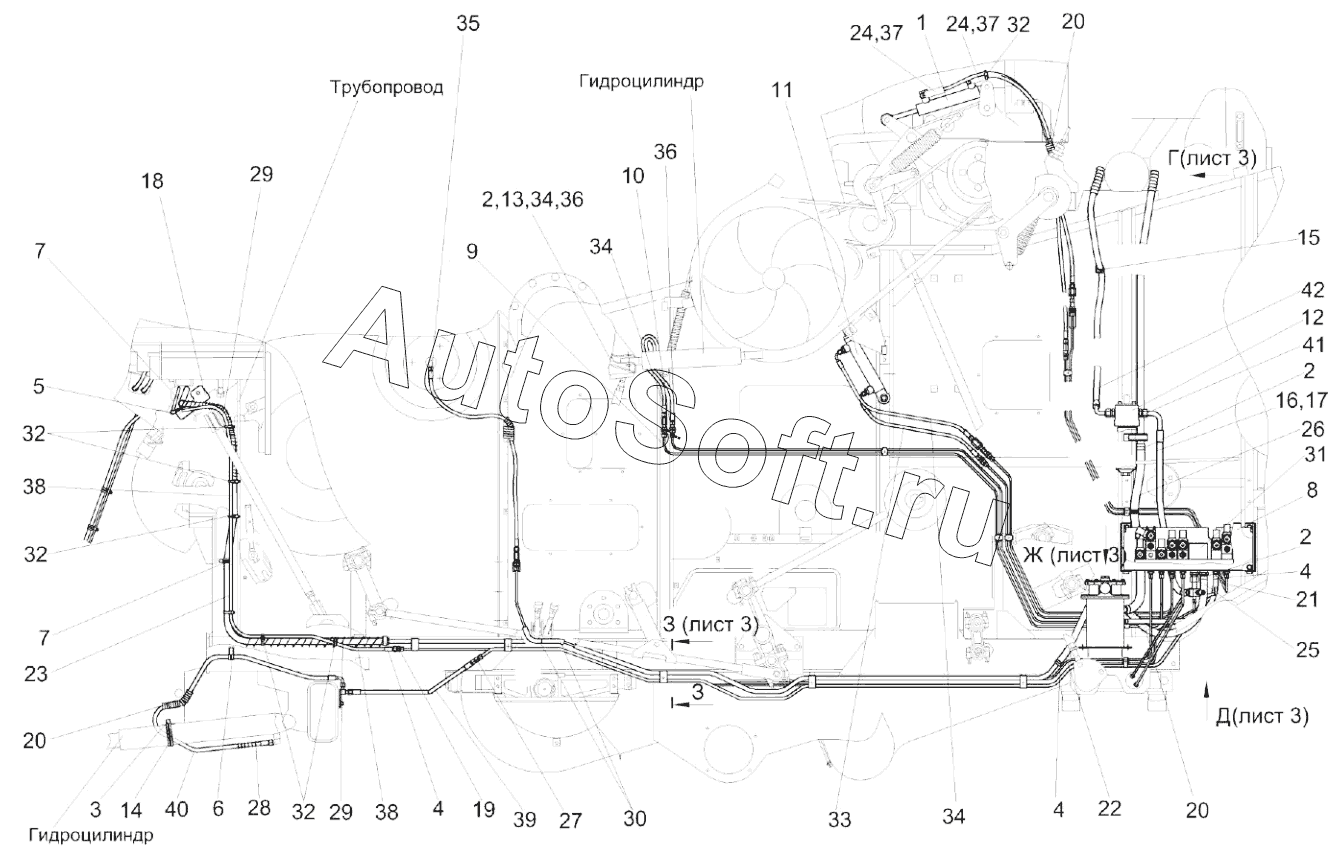

Каталог запасных частей к технике: Гомсельмаш KЗС-812 (2021). Гидросистема рулевого управления и силовых гидроцилиндров КЗК-8А-2-0602000-03 (лист 2)
32
32
32
32
22
23
24
24
25
26
27
28
29
29
30
31
21
33
34
34
34
35
36
36
37
37
38
38
39
40
41
42
11
1
2
2
2
3
4
4
4
5
6
7
7
8
9
10
КЗК-8А-2-0602000-03
КЗК-8А-2-0602000-03
12
13
14
15
16
17
18
19
20
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-8А-2-0602000-03 | К***3 | Гидросистема рулевого управления и силовых гидроцилиндров | |
| 1 | К***0 | Гидроцилиндр | |
| 2 | А***0 | Хомут | |
| 3 | А***0 | Хомут стяжной | |
| 4 | А***0 | Хомут | |
| 5 | К***0 | Хомут | |
| 6 | К***1 | Хомут | |
| 7 | К***4 | Хомут | |
| 8 | К***0 | Кожух | |
| 9 | К***0 | Трубопровод | |
| 10 | К***1 | Трубопровод | |
| 11 | К***0 | Гидроцилиндр | |
| 12 | К***0 | Фильтр напорный | |
| 13 | К***5 | Уплотнение | |
| 14 | К***1 | Уплотнение | |
| 15 | К***7 | Кронштейн | |
| 16 | К***1 | Прижим | |
| 17 | К***8 | Труба | |
| 18 | К***4 | Кронштейн | |
| 19 | К***3 | Штуцер | |
| 20 | О***2 | Оплетка | |
| 21 | Р***4 | Рукав | |
| 22 | Р***3 | Рукав | |
| 23 | Р***5 | Рукав | |
| 24 | Р***8 | Рукав | |
| 25 | Р***1 | Рукав | |
| 26 | Р***8 | Рукав | |
| 27 | У***4 | Штуцер | |
| 28 | У***8 | Оплетка | |
| 29 | У***7 | Оплетка | |
| 30 | У***7 | Рукав | |
| 31 | G***1 | Гидроблок | |
| 32 | Л***а | Лента стяжная зубчатая | |
| 33 | Р***° | Рукав высокого давления | |
| 34 | Р***° | Рукав высокого давления | |
| 35 | Р***0 | Рукав высокого давления | |
| 36 | Р***° | Рукав высокого давления | |
| 37 | Р***° | Рукав высокого давления | |
| 38 | Р***° | Рукав высокого давления | |
| 39 | Р***0 | Рукав высокого давления | |
| 40 | Р***° | Рукав высокого давления | |
| 41 | Р***° | Рукав высокого давления | |
| 42 | Р***° | Рукав высокого давления |
