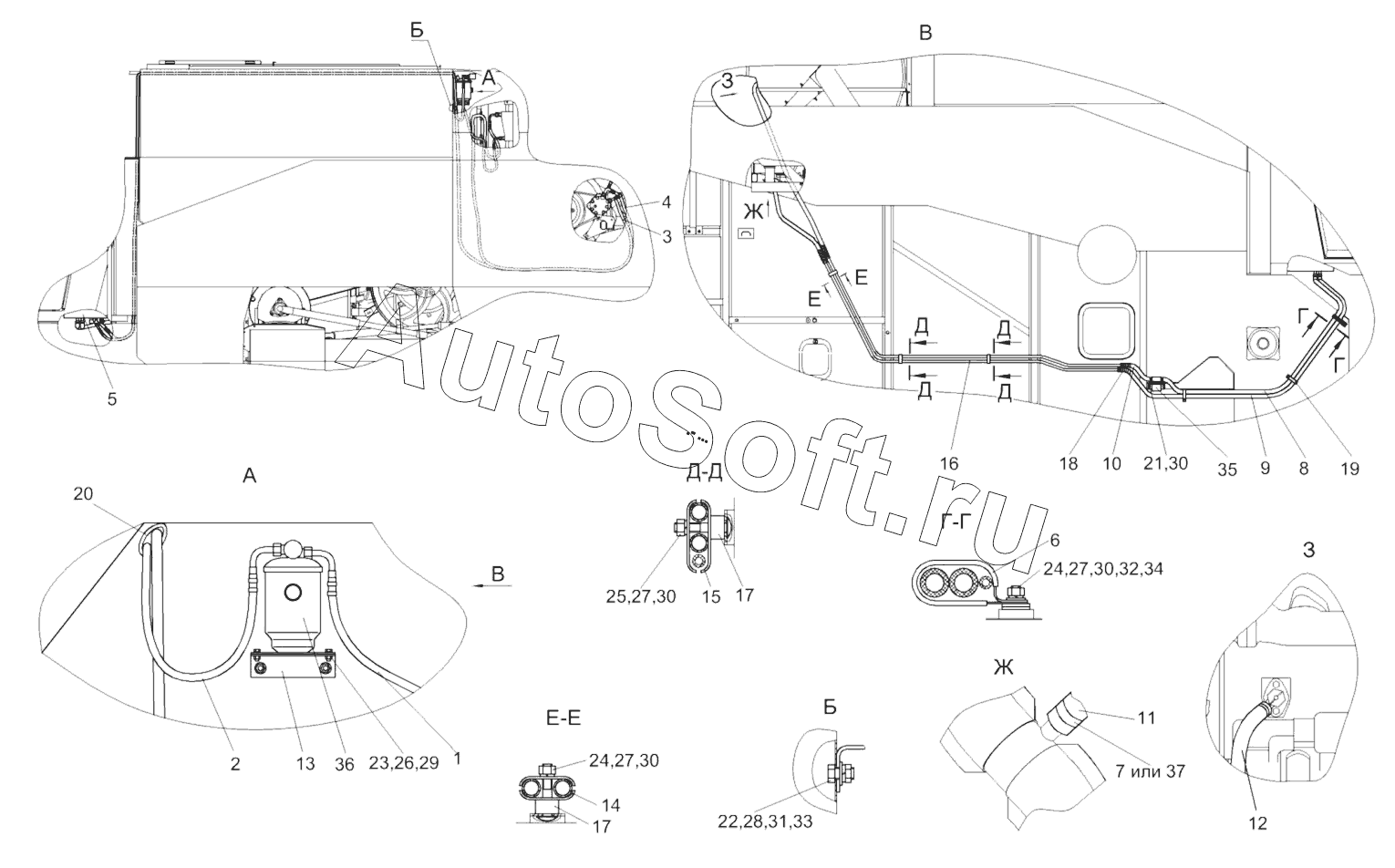

Каталог запасных частей к технике: Гомсельмаш КЗС-10К (ПОЛЕСЬЕ) (2005). Установка климатическая КЗК-10-0113000
29
20
21
22
23
24
24
25
26
27
27
27
28
19
30
30
30
30
31
32
33
34
35
36
37
10
1
2
3
3
4
5
6
7
8
9
КЗК-10-0113000
КЗК-10-0113000
КЗК-10-0113000
11
12
13
14
15
16
17
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-10-0113000 | К***0 | Установка климатическая | |
| 1 | К***0 | Шланг | |
| 2 | К***0 | Шланг | |
| 3 | К***0 | Шланг | |
| 4 | К***0 | Шланг | |
| 5 | К***0 | Установка климатическая | |
| 6 | К***А | Скоба | |
| 7 | А***0 | Хомут стяжной | |
| 8 | К***1 | Шланг | |
| 9 | К***2 | Шланг | |
| 10 | К***3 | Шланг | |
| 11 | К***4 | Шланг | |
| 12 | К***1 | Шланг | |
| 13 | К***2 | Кронштейн | |
| 14 | К***1 | Прижим | |
| 15 | К***7 | Прижим | |
| 16 | К***4 | Трубопровод | |
| 17 | К***6 | Втулка | |
| 18 | У***2 | Оплетка | |
| 19 | У***2 | Лента стяжная | |
| 20 | 5***0 | Втулка | |
| 21 | Б***6 | Болт М8-6ех16-7796 | |
| 22 | Б***6 | Болт М10-6ех20-7796 | |
| 23 | Б***8 | Болт М6-6ех16-7798 | |
| 24 | Б***2 | Болт М8-6ех25-7802 | |
| 25 | Б***2 | Болт | |
| 26 | Г***5 | Гайка М6-6G-5915 | |
| 27 | Г***5 | Гайка М8-6G-5915 | |
| 28 | Г***5 | Гайка М10-6G-5915 | |
| 29 | Ш***2 | Шайба 6Т 65Г-6402 | |
| 30 | Ш***2 | Шайба 8Т 65Г-6402 | |
| 31 | Ш***2 | Шайба 10Т 65Г-6402 | |
| 32 | Ш***1 | Шайба С.8.01-11371 | |
| 33 | Ш***1 | Шайба С.10.01-11371 | |
| 34 | Ш***1 | Шайба С.12.01-11371 | |
| 35 | В***5 | Клапан электромагнитный | |
| 36 | В***6 | Ресивер | |
| 37 | Х***2 | Хомут червячный |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
