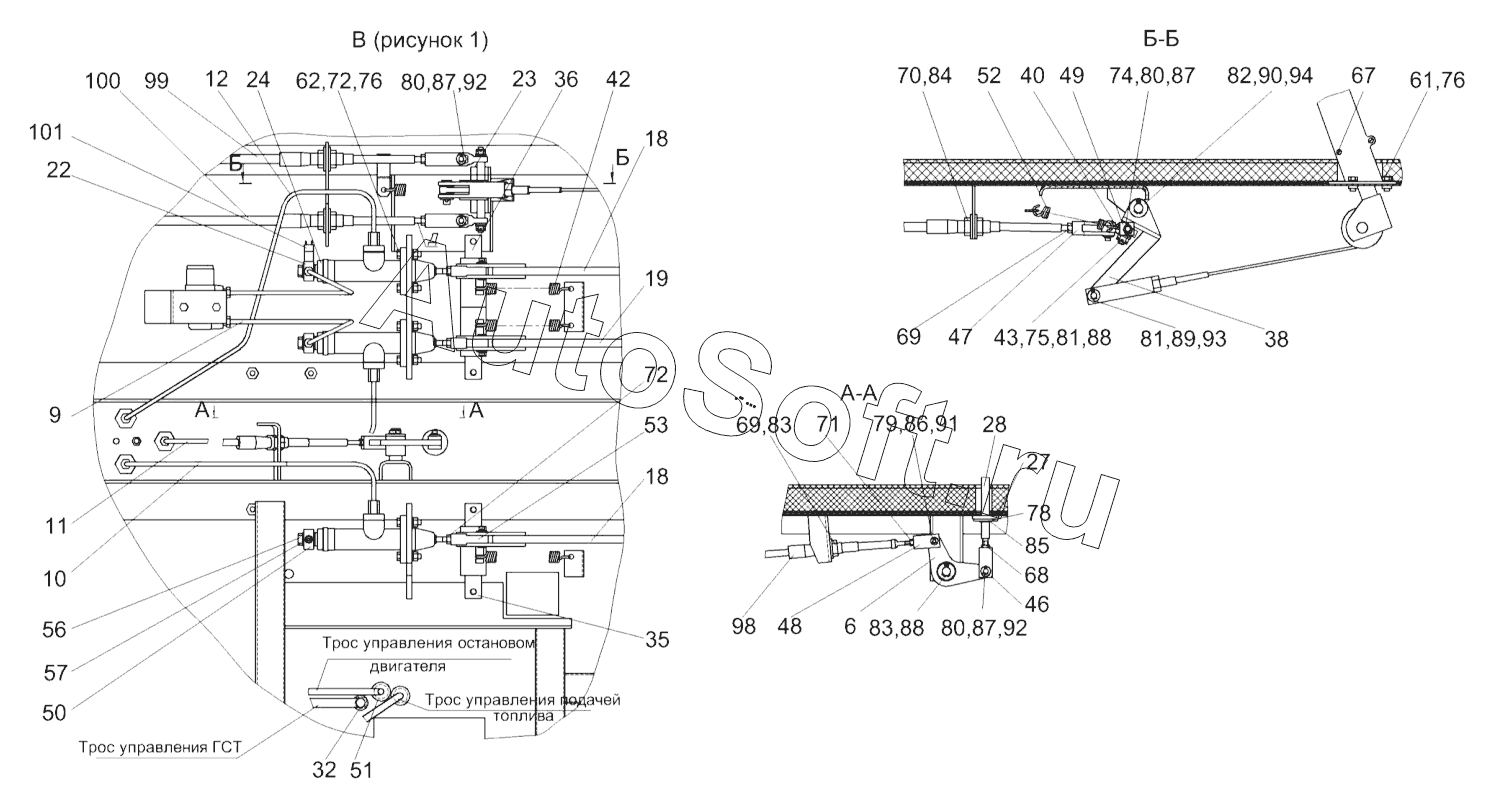

Каталог запасных частей к технике: Гомсельмаш КЗС-10К (ПОЛЕСЬЕ) (2005). Площадка управления КЗК-10-0119000 (вид снизу)
6
9
10
11
12
18
18
19
22
23
24
27
28
32
35
36
38
40
42
43
46
47
48
49
50
51
52
52
53
56
57
61
62
67
68
69
69
70
71
72
72
74
75
76
76
78
79
80
80
80
81
81
82
83
83
84
85
86
87
87
87
88
88
89
90
91
92
92
93
94
98
99
100
101
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-10-0119000 | К***0 | Площадка управления | |
| КЗК-10-0119160 | К***0 | Кронштейн | |
| 6 | К***0 | Рычаг | |
| 9 | К***1 | Трубопровод | |
| 10 | К***0 | Трубопровод | |
| 11 | К***0 | Трубопровод | |
| 12 | К***0 | Трубопровод | |
| 18 | К***0 | Рычаг | |
| 19 | К***1 | Рычаг | |
| 22 | У***0 | Угольник | |
| 23 | Р***0 | Качалка | |
| 24 | Р***0 | Главный цилиндр | |
| 27 | К***6 | Шайба | |
| 28 | К***8 | Тяга | |
| 32 | К***2 | Втулка | |
| 35 | К***5 | Ось | |
| 36 | К***6 | Ось | |
| 38 | У***5 | Рычаг | |
| 40 | У***2 | Пластина | |
| 42 | У***А | Пружина | |
| 43 | У***6 | Ось | |
| 46 | У***4 | Вилка | |
| 47 | У***6 | Вилка | |
| 48 | У***1 | Вилка | |
| 49 | У***1 | Сухарик | |
| 50 | У***2 | Угольник | |
| 51 | У***3 | Втулка | |
| 52 | Р***Б | Пружина | |
| 53 | Р***2 | Вилка | |
| 56 | 5***3 | Болт | |
| 57 | 7***5 | Прокладка | |
| 61 | М***9 | Болт | |
| 62 | М***9 | Болт | |
| 67 | В***3 | Винт | |
| 68 | Г***6 | Гайка М8-6G-2526 | |
| 69 | Г***6 | Гайка | |
| 70 | Г***6 | Гайка | |
| 71 | Г***5 | Гайка М6-6G-5915 | |
| 72 | Г***5 | Гайка М8-6G-5915 | |
| 74 | Г***9 | Гайка | |
| 75 | Г***5 | Гайка М10-6G-5915 | |
| 76 | Ш***2 | Шайба 8Т 65Г-6402 | |
| 78 | Ш***8 | Шайба А.12.01-6958 | |
| 79 | Ш***1 | Шайба | |
| 80 | Ш***1 | Шайба С8.01 – 11371 | |
| 81 | Ш***1 | Шайба | |
| 82 | Ш***1 | Шайба | |
| 83 | Ш***1 | Шайба | |
| 84 | Ш***1 | Шайба | |
| 85 | Ш***8 | Шайба | |
| 86 | Ш***7 | Шплинт 1,6х16-397 | |
| 87 | Ш***7 | Шплинт 2х20-397 | |
| 88 | Ш***7 | Шплинт | |
| 89 | Ш***7 | Шплинт 3,2х20-397 | |
| 90 | Ш***7 | Шплинт 4х25-397 | |
| 91 | О***0 | Ось | |
| 92 | О***0 | Ось 6-8в12х30-9650 | |
| 93 | О***0 | Ось 6-10в12х36-9650 | |
| 94 | О***0 | Ось 6-14в12х45-9650 | |
| 98 | 1***0 | Трос дистанционного управления | |
| 99 | 2***9 | Трос дистанционного управления | |
| 100 | 2***0 | Трос дистанционного управления | |
| 101 | В***Э | Выключатель света ''стоп'' гидравлический ВК12Б-Э |
