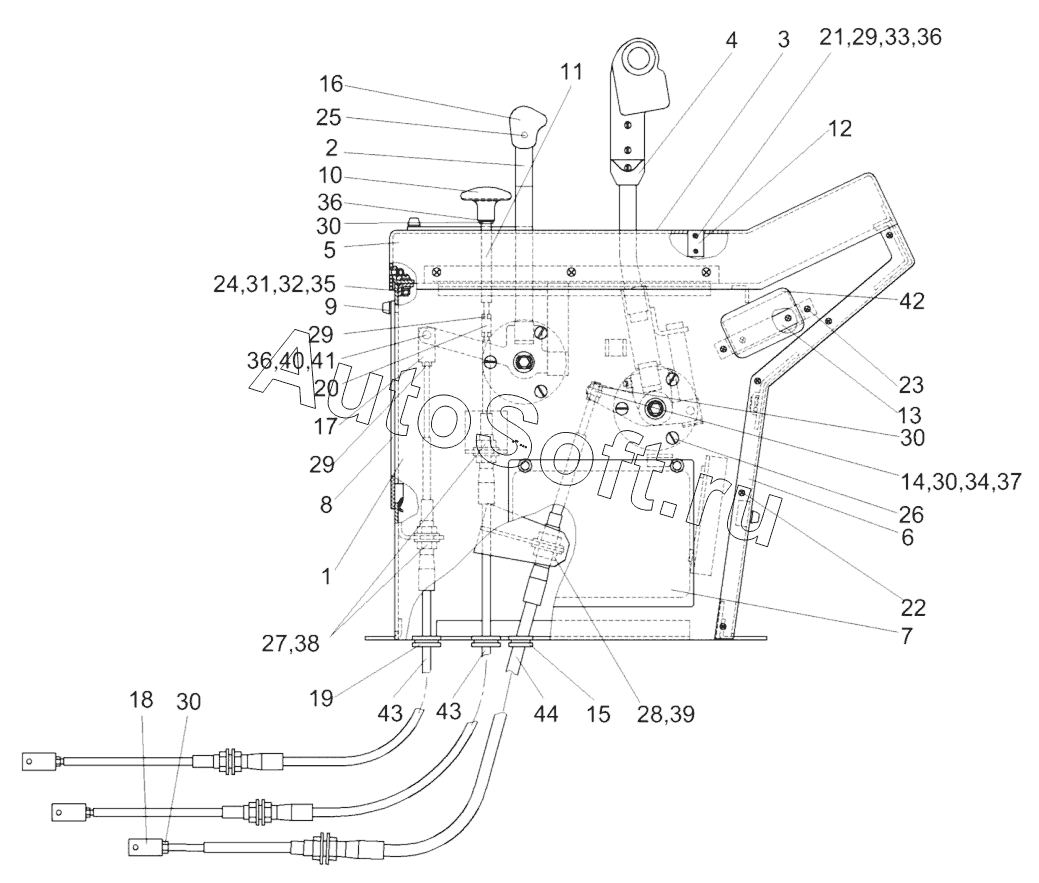

Каталог запасных частей к технике: Гомсельмаш КЗС-10К (ПОЛЕСЬЕ) (2005). Пульт управления КЗК-10-0119050
34
23
24
25
26
27
28
29
29
29
30
30
30
30
31
32
33
22
35
36
36
36
37
38
39
40
41
42
43
43
44
11
1
2
3
4
5
6
7
8
9
10
КЗК-10-0119050
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-10-0119050 | К***0 | Пульт управления | |
| 1 | К***0 | Корпус | |
| 2 | К***0 | Рычаг | |
| 3 | К***0 | Панель | |
| 4 | К***0 | Привод | |
| 5 | К***0 | Крышка | |
| 6 | К***0 | Панель | |
| 7 | К***0 | Крышка | |
| 8 | К***0 | Крышка | |
| 9 | Р***0 | Ручка | |
| 10 | У***0 | Ручка | |
| 11 | К***3 | Ось | |
| 12 | К***1 | Кронштейн | |
| 13 | К***4 | Кронштейн | |
| 14 | К***8 | Ось | |
| 15 | К***2 | Втулка | |
| 16 | У***5 | Рукоятка | |
| 17 | У***1 | Вилка | |
| 18 | У***1 | Вилка | |
| 19 | У***3 | Втулка | |
| 20 | У***2 | Муфта | |
| 21 | Б***8 | Болт М6-6ех16-7798 | |
| 22 | В***9 | Винт | |
| 23 | В***3 | Винт | |
| 24 | В***3 | Винт | |
| 25 | В***3 | Винт | |
| 26 | В***3 | Винт | |
| 27 | Г***6 | Гайка М16х1,5-6G-2526 | |
| 28 | Г***6 | Гайка М18х1,5-6G-2526 | |
| 29 | Г***5 | Гайка М6-6G-5915 | |
| 30 | Г***5 | Гайка М8-6G-5915 | |
| 31 | Г***7 | Гайка М5-6Н-5927 | |
| 32 | Ш***2 | Шайба 5 65Г-6402 | |
| 33 | Ш***2 | Шайба 6Т 65Г-6402 | |
| 34 | Ш***2 | Шайба 8Т 65Г-6402 | |
| 35 | Ш***1 | Шайба С.5.01-11371 | |
| 36 | Ш***1 | Шайба С.6.01-11371 | |
| 37 | Ш***1 | Шайба С.8.01-11371 | |
| 38 | Ш***1 | Шайба С.16.01-11371 | |
| 39 | Ш***1 | Шайба С.18.01-11371 | |
| 40 | О***0 | Ось | |
| 41 | Ш***7 | Шплинт 1,6х16-397 | |
| 42 | 2***0 | Пепельница | |
| 43 | 2***3 | Трос дистанционного управления | |
| 44 | 2***4 | Трос дистанционного управления |
