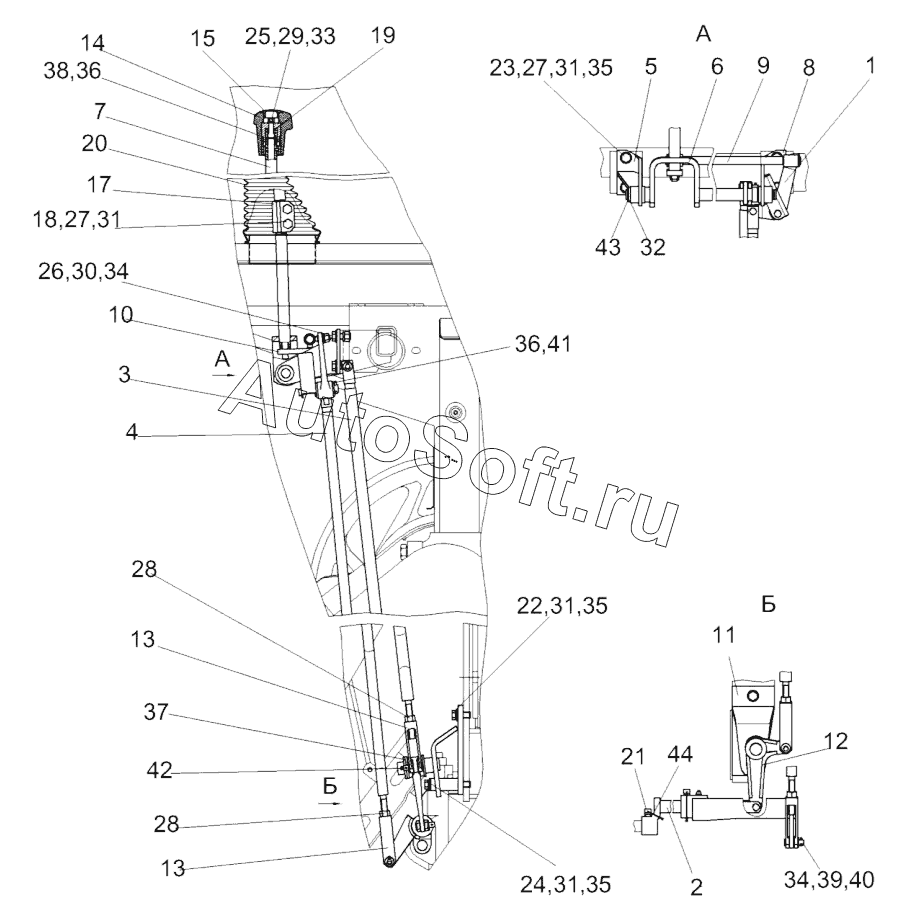

Каталог запасных частей к технике: Гомсельмаш КЗС-10К (ПОЛЕСЬЕ) (2005). Установка механизма управления коробкой диапазонов КЗК-10-0119040
33
21
22
23
24
25
26
27
27
28
28
29
30
31
31
31
31
32
20
34
34
35
35
35
36
36
37
38
39
40
41
42
43
44
8
КЗК-10-0119060
КЗК-10-0119140
КЗК-10-0119240
КЗК-10-0119270
1
2
3
4
5
6
7
КЗК-10-0119040
9
10
11
12
13
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-10-0119040 | К***0 | Установка механизма управления коробкой диапазонов | |
| КЗК-10-0119060 | К***0 | Блок переключения | |
| КЗК-10-0119140 | К***0 | Опора | |
| КЗК-10-0119240 | К***0 | Тяга | |
| КЗК-10-0119270 | К***0 | Тяга | |
| 1 | К***0 | Рычаг | |
| 2 | К***0 | Шток | |
| 3 | К***0 | Тяга | |
| 4 | К***0 | Тяга | |
| 5 | К***0 | Кронштейн | |
| 6 | К***0 | Вал | |
| 7 | К***0 | Рычаг | |
| 8 | К***0 | Кронштейн | |
| 9 | К***0 | Тяга | |
| 10 | К***0 | Валик | |
| 11 | К***0 | Опора | |
| 12 | К***3 | Рычаг | |
| 13 | К***5 | Вилка | |
| 14 | У***0 | Рукоятка | |
| 15 | К***7 | Заглушка | |
| 16 | А***3 | Шайба | |
| 17 | К***4 | Муфта | |
| 18 | К***8 | Болт | |
| 19 | У***3 | Пружина | |
| 20 | 8***А | Чехол | |
| 21 | 3***6 | Болт штока | |
| 22 | Б***6 | Болт М12-6ех30-7796 | |
| 23 | Б***6 | Болт М12-6ех35-7796 | |
| 24 | Б***6 | Болт | |
| 25 | Г***5 | Гайка М6-6G-5915 | |
| 26 | Г***5 | Гайка М10-6G-5915 | |
| 27 | Г***5 | Гайка М12-6G-5915 | |
| 28 | Г***5 | Гайка М12-6G-5915 | |
| 29 | Ш***2 | Шайба 6Т 65Г-6402 | |
| 30 | Ш***2 | Шайба 10Т 65Г-6402 | |
| 31 | Ш***2 | Шайба 12Т 65Г-6402 | |
| 32 | Ш***9 | Шайба 20.01-9649 | |
| 33 | Ш***1 | Шайба С.6.01-11371 | |
| 34 | Ш***1 | Шайба С.10.01-11371 | |
| 35 | Ш***1 | Шайба С.12.01-11371 | |
| 36 | Ш***1 | Шайба С.16.01-11371 | |
| 37 | Ш***1 | Шайба С.24.01–11371 | |
| 38 | Ш***0 | Шайба | |
| 39 | О***0 | Ось | |
| 40 | Ш***7 | Шплинт 3,2х25-397 | |
| 41 | Ш***7 | Шплинт 4х22-397 | |
| 42 | Ш***7 | Шплинт 5х36-397 | |
| 43 | К***2 | Кольцо А20-13942 | |
| 44 | П***2 | Проволока 1,6-0-4-3282 |
