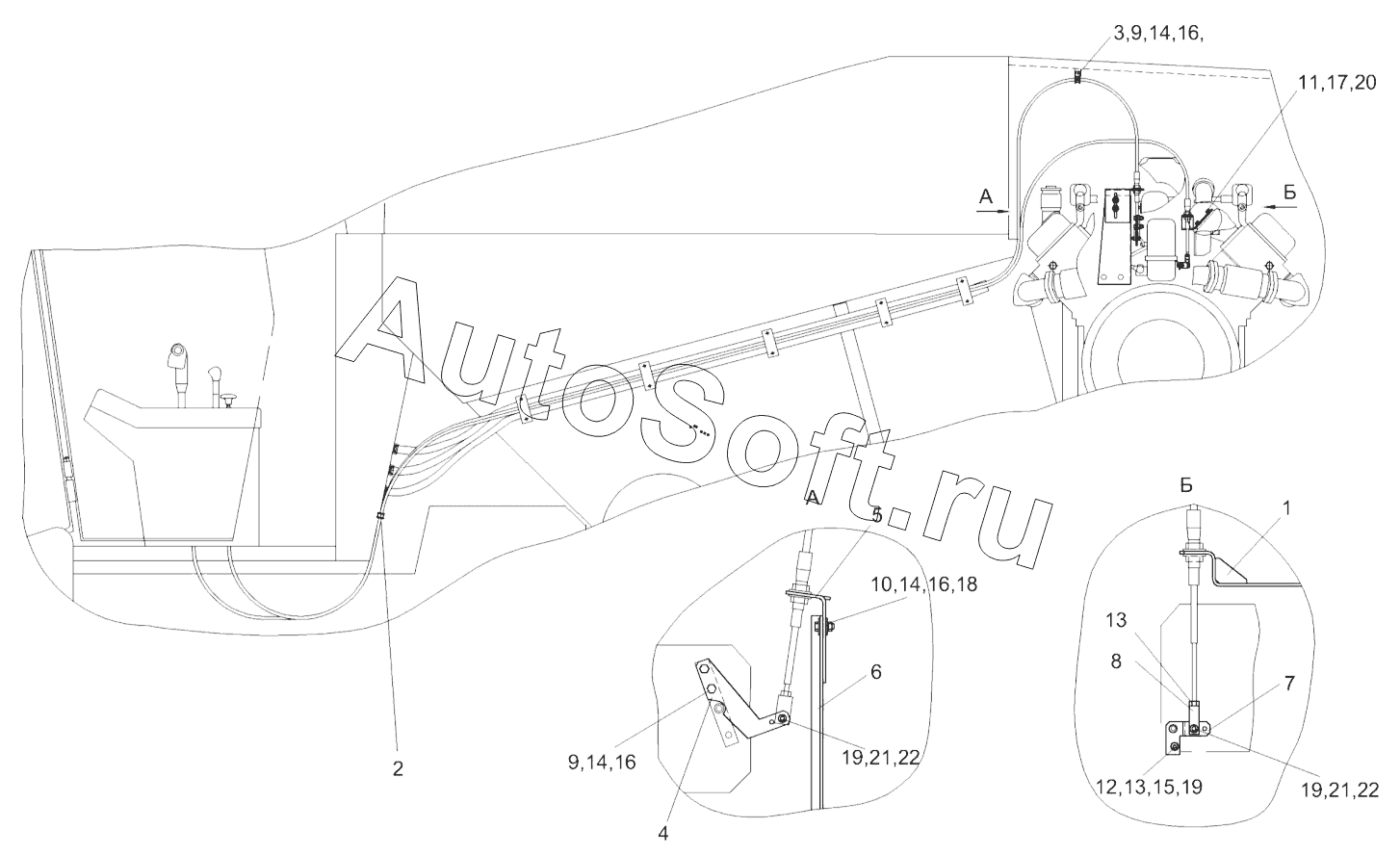

Каталог запасных частей к технике: Гомсельмаш КЗС-10К (ПОЛЕСЬЕ) (2005). Установка тросов управления двигателем КЗК-10-0119300
КЗК-10-0119300
1
2
3
4
5
6
7
8
9
9
10
11
12
13
13
14
14
14
15
16
16
16
17
18
19
19
19
20
21
21
22
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-10-0119300 | К***0 | Установка тросов управления двигателем | |
| 1 | К***0 | Кронштейн | |
| 2 | К***3 | Хомут | |
| 3 | К***5 | Хомут | |
| 4 | К***4 | Рычаг | |
| 5 | К***3 | Кронштейн | |
| 6 | К***4 | Стойка | |
| 7 | К***5 | Рычаг | |
| 8 | У***3 | Вилка | |
| 9 | Б***6 | Болт М8-6ех20-7796 | |
| 10 | Б***6 | Болт М8-6ех25-7796 | |
| 11 | Б***6 | Болт М10-6ех20-7796 | |
| 12 | Б***8 | Болт М6-6ех16-7798 | |
| 13 | Г***5 | Гайка М6-6G-5915 | |
| 14 | Г***5 | Гайка М8-6G-5915 | |
| 15 | Ш***2 | Шайба 6Т 65Г-6402 | |
| 16 | Ш***2 | Шайба 8Т 65Г-6402 | |
| 17 | Ш***2 | Шайба 10Т 65Г-6402 | |
| 18 | Ш***8 | Шайба А.8.01-6958 | |
| 19 | Ш***1 | Шайба С.6.01-11371 | |
| 20 | Ш***1 | Шайба С.10.01-11371 | |
| 21 | О***0 | Ось 6-6в12х25-9650 | |
| 22 | Ш***7 | Шплинт 1,6х12-397 |
