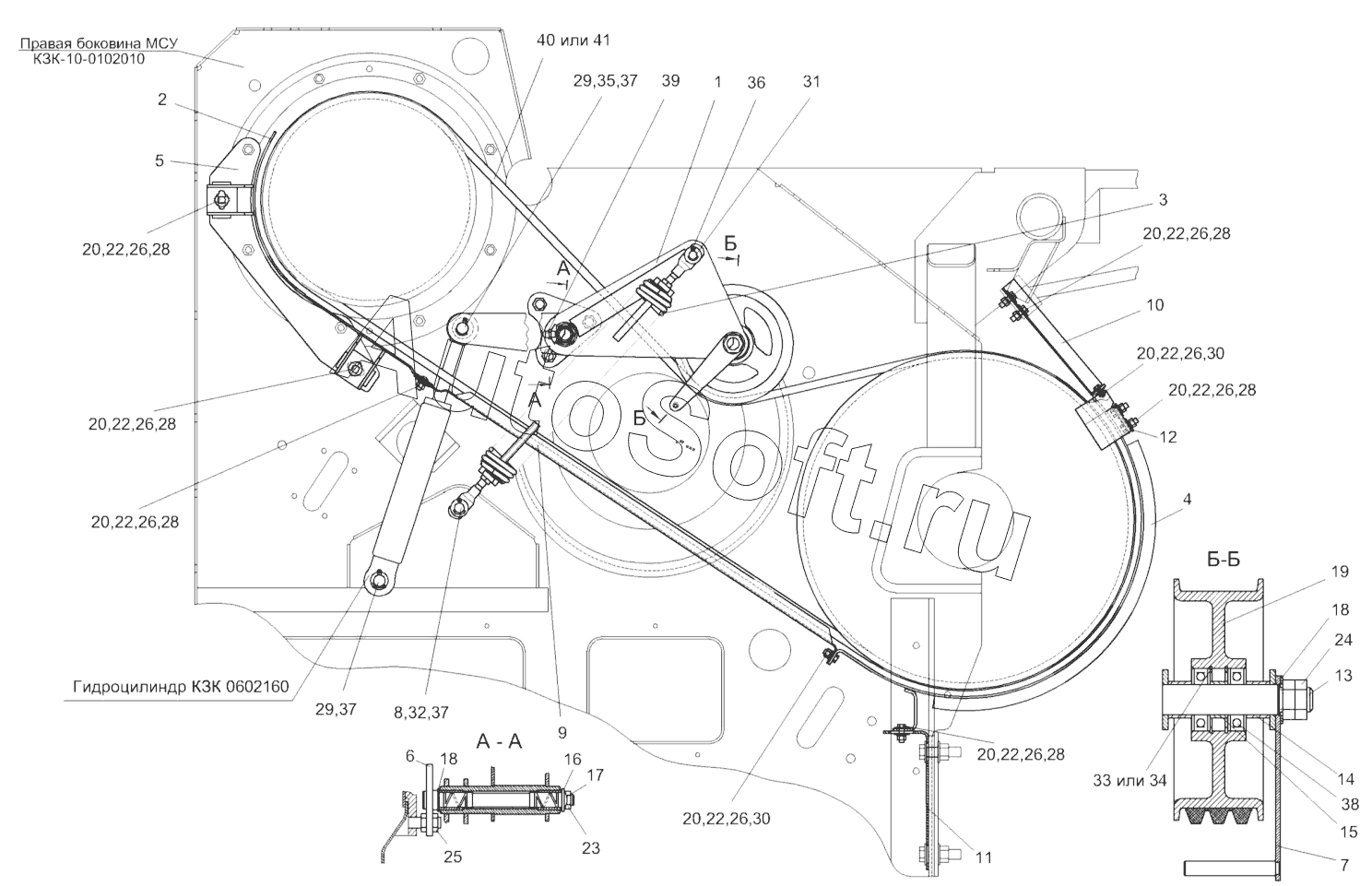

Каталог запасных частей к технике: Гомсельмаш КЗС-10К (ПОЛЕСЬЕ) (2005). Привод наклонной камеры КЗК-10-0125000
КЗК-10-0125000
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
20
20
20
20
20
20
20
20
21
22
22
22
22
22
22
22
22
23
24
25
26
26
26
26
26
26
26
26
27
28
28
28
28
28
28
29
29
30
30
31
32
33
34
35
36
37
37
37
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-10-0125000 | К***0 | Привод наклонной камеры | |
| 1 | К***0 | Рычаг | |
| 2 | К***0 | Щиток | |
| 3 | К***0 | Пружина | |
| 4 | К***0 | Щиток | |
| 5 | К***0 | Опора | |
| 6 | К***0 | Опора | |
| 7 | К***0 | Кронштейн | |
| 8 | К***0 | Ось | |
| 9 | К***7 | Щиток | |
| 10 | К***2 | Щиток | |
| 11 | К***8 | Кронштейн | |
| 12 | К***1 | Кронштейн | |
| 13 | К***1 | Ось | |
| 14 | К***3 | Втулка | |
| 15 | К***4 | Втулка | |
| 16 | П***4 | Шайба | |
| 17 | П***5 | Шайба | |
| 18 | К***8 | Шайба регулировочная | |
| 19 | К***2 | Ролик | |
| 20 | Б***6 | Болт М8-6ех25-7796 | |
| 21 | Б***2 | Болт М8-6ех25-7802 | |
| 22 | Г***5 | Гайка М8-6G-5915 | |
| 23 | Г***6 | Гайка | |
| 24 | Г***6 | Гайка М20х1,5-6G-5916 | |
| 25 | Г***6 | Гайка М16х1,5-6G-2526 | |
| 26 | Ш***2 | Шайба 8Т 65Г-6402 | |
| 27 | Ш***2 | Шайба 12Т 65Г-6402 | |
| 28 | Ш***8 | Шайба А.8.01-6958 | |
| 29 | Ш***9 | Шайба 20.01-9649 | |
| 30 | Ш***1 | Шайба С8.01 – 11371 | |
| 31 | Ш***1 | Шайба | |
| 32 | Ш***1 | Шайба | |
| 33 | К***1 | Кольцо В52-13941 | |
| 34 | К***3 | Кольцо | |
| 35 | О***0 | Ось | |
| 36 | Ш***7 | Шплинт | |
| 37 | Ш***7 | Шплинт 5х32-397 | |
| 38 | П***2 | Подшипник 180205-8882 | |
| 39 | М***3 | Масленка 1.2-19853 | |
| 40 | Р***А | Ремень | |
| 41 | Р***a | Ремень |
