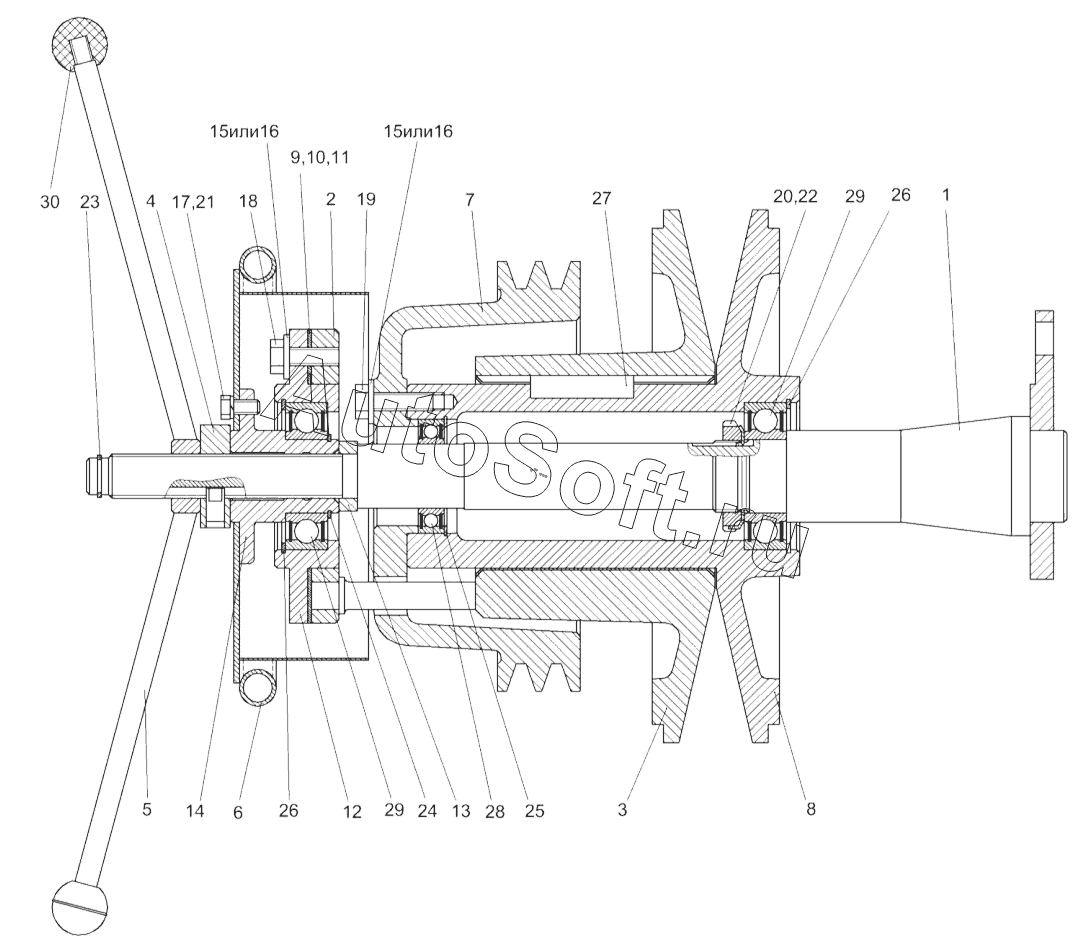

Каталог запасных частей к технике: Гомсельмаш КЗС-10К (ПОЛЕСЬЕ) (2005). Контрпривод вариатора КЗК-10-0202500
15
15
30
29
29
28
27
26
26
25
24
23
22
21
20
19
18
17
16
16
КЗК-10-0202500
14
13
12
11
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-10-0202500 | К***0 | Контрпривод вариатора | |
| 1 | К***0 | Ось | |
| 2 | К***0 | Упор | |
| 3 | К***0 | Шкив | |
| 4 | К***А | Стопор | |
| 5 | К***Б | Фиксатор | |
| 6 | К***Б | Кожух | |
| 7 | К***4 | Шкив | |
| 8 | К***7 | Шкив | |
| 9 | К***1 | Прокладка | |
| 10 | К***1 | Прокладка | |
| 11 | К***2 | Прокладка | |
| 12 | К***3 | Корпус | |
| 13 | К***8 | Втулка | |
| 14 | К***Б | Втулка | |
| 15 | К***2 | Шайба | |
| 16 | К***1 | Шайба | |
| 17 | Б***6 | Болт М8-6ех16-7796 | |
| 18 | Б***6 | Болт М10-6ех30-7796 | |
| 19 | Б***6 | Болт М10-6ех35-7796 | |
| 20 | Г***1 | Гайка | |
| 21 | Ш***2 | Шайба 8 65Г- 6402 | |
| 22 | Ш***2 | Шайба | |
| 23 | К***2 | Кольцо В20-13942 | |
| 24 | К***2 | Кольцо | |
| 25 | К***3 | Кольцо В62-13943 | |
| 26 | К***3 | Кольцо В80-13943 | |
| 27 | Ш***0 | Шпонка | |
| 28 | П***2 | Подшипник | |
| 29 | П***2 | Подшипник 180508С17-8882 | |
| 30 | Н***4 | Ручка П302Д61-16-77 |
