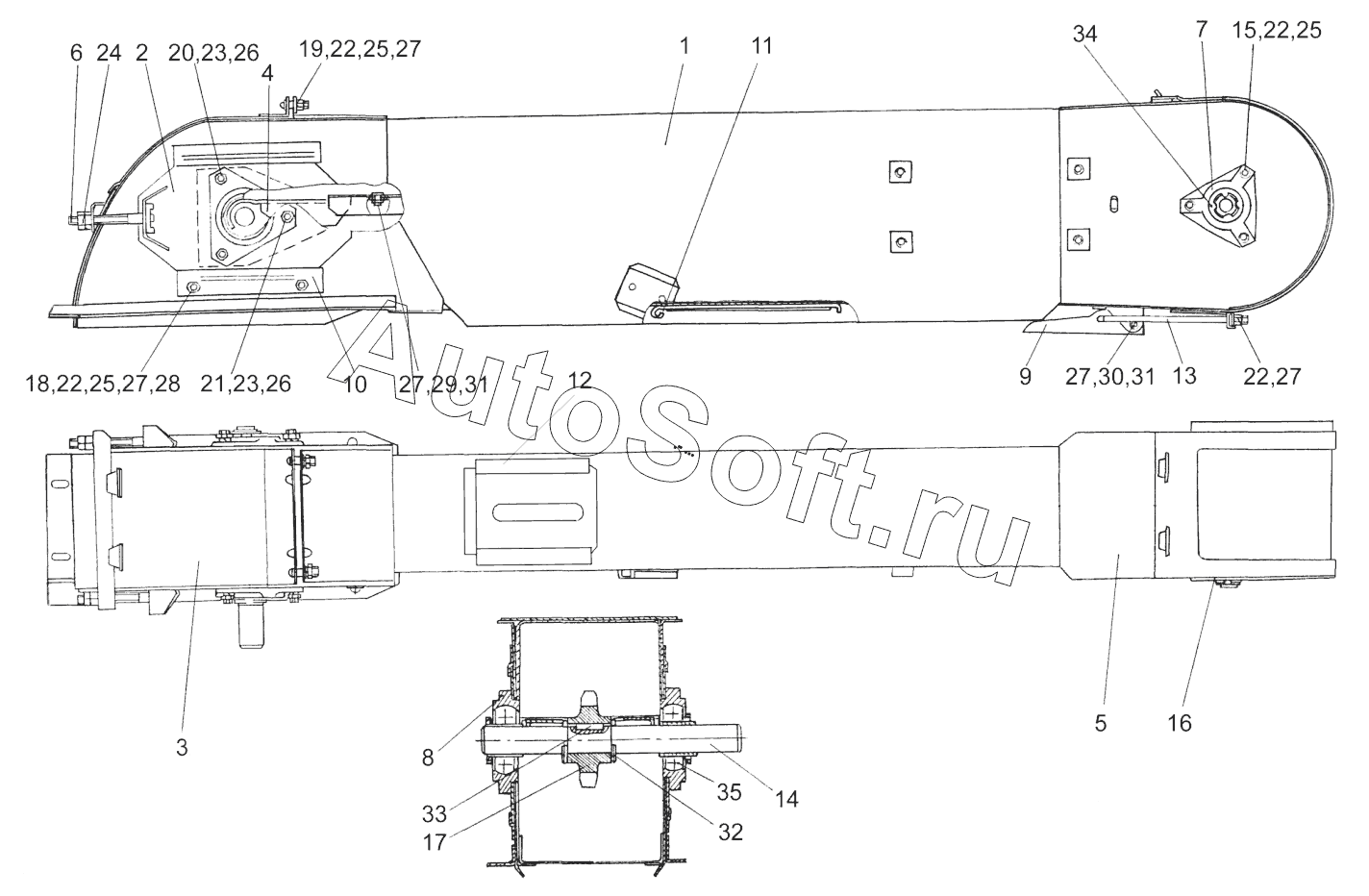

Каталог запасных частей к технике: Гомсельмаш КЗС-10К (ПОЛЕСЬЕ) (2005). Элеватор колосовой КЗК 0208000А-01
27
27
27
27
27
19
20
21
22
22
22
22
23
23
24
25
25
25
26
26
18
28
29
30
31
31
32
33
34
35
9
1
2
3
4
5
6
7
8
КЗК 0208000-01
10
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК 0208000-01 | К***1 | Элеватор колосовой | |
| 1 | К***1 | Корпус | |
| 2 | К***Б | Пластина | |
| 3 | К***Б | Крышка | |
| 4 | К***0 | Вставка | |
| 5 | К***0 | Крышка | |
| 6 | К***0 | Тяга | |
| 7 | К***5 | Корпус подшипника | |
| 8 | К***6 | Корпус подшипника | |
| 9 | К***А | Рычаг защелки | |
| 10 | К***А | Накладка | |
| 11 | К***А | Крышка | |
| 12 | К***2 | Крышка | |
| 13 | К***1 | Скоба защелки | |
| 14 | К***А | Вал | |
| 15 | К***6 | Болт | |
| 16 | К***5 | Крышка | |
| 17 | К***1 | Звездочка | |
| 18 | Б***2 | Болт М8-6ех20-7802 | |
| 19 | Б***2 | Болт | |
| 20 | Б***2 | Болт М10-6ех35-7802 | |
| 21 | Б***2 | Болт | |
| 22 | Г***5 | Гайка М8-6G-5915 | |
| 23 | Г***5 | Гайка М10-6G-5915 | |
| 24 | Г***5 | Гайка М12-6G-5915 | |
| 25 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 26 | Ш***2 | Шайба | |
| 27 | Ш***1 | Шайба | |
| 28 | Ш***1 | Шайба | |
| 29 | О***0 | Ось | |
| 30 | О***0 | Ось | |
| 31 | Ш***7 | Шплинт 2х16-397 | |
| 32 | Ш***7 | Шплинт | |
| 33 | Ш***0 | Шпонка 8х7х40-23360 | |
| 34 | П***7 | Подшипник | |
| 35 | П***7 | Подшипник |
