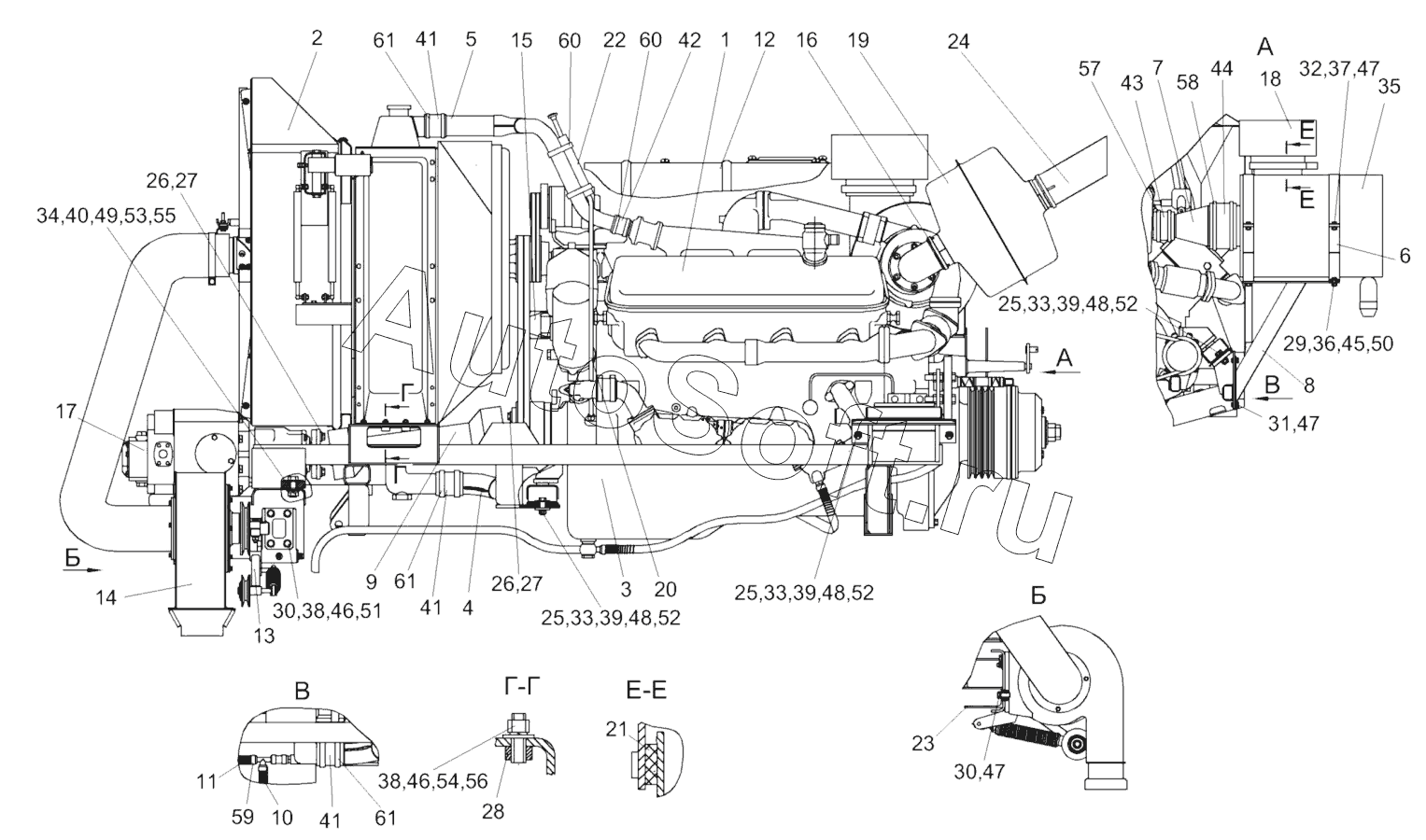

Каталог запасных частей к технике: Гомсельмаш КЗС-10К (ПОЛЕСЬЕ) (2005). Установка двигателя ЯМЗ-238БК-2 КЗК-10-01060000
47
47
47
32
33
33
33
34
35
36
37
38
38
39
39
39
40
41
41
41
42
43
44
45
46
46
31
48
48
48
49
50
51
52
52
52
53
54
55
56
57
58
59
60
60
61
61
61
16
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
17
18
19
20
21
22
23
24
25
25
25
26
26
27
27
28
29
30
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-10-0106000 | К***0 | Установка двигателя | |
| 1 | К***0 | Двигатель | |
| 2 | К***0 | Радиатор | |
| 3 | К***0 | Рамка подмоторная | |
| 4 | К***0 | Труба водяная | |
| 5 | К***0 | Труба отводная | |
| 6 | К***0 | Хомут | |
| 7 | К***0 | Труба воздушная | |
| 8 | К***0 | Опора | |
| 9 | К***0 | Вал карданный | |
| 10 | К***0 | Рукав сливной | |
| 11 | К***0 | Рукав сливной | |
| 12 | К***0 | Установка крыши | |
| 13 | К***0 | Устройство натяжное | |
| 14 | К***0 | Вентилятор | |
| 15 | К***0 | Гидронасос | |
| 16 | А***0 | Хомут стяжной | |
| 17 | У***3 | Привод гидронасоса | |
| 18 | 3***А | Воздухозаборник вращающийся | |
| 19 | 3***2 | Глушитель | |
| 20 | 6***8 | Указатель уровня масла в оболочке | |
| 21 | К***2 | Прокладка | |
| 22 | К***3 | Трубка | |
| 23 | К***1 | Кронштейн | |
| 24 | К***9 | Труба | |
| 25 | У***3 | Шайба | |
| 26 | У***7 | Болт | |
| 27 | У***1 | Шайба | |
| 28 | У***3 | Пластина | |
| 29 | Б***6 | Болт М8-6ех20-7796 | |
| 30 | Б***6 | Болт М10-6ех30-7796 | |
| 31 | Б***6 | Болт | |
| 32 | Б***6 | Болт М12-6ех50-7796 | |
| 33 | Б***6 | Болт М14-6ех45-7796 | |
| 34 | Б***6 | Болт М20х1,5-6ех55-7796 | |
| 35 | G***2 | Воздухоочиститель | |
| 36 | Г***6 | Гайка М8-6G-2526 | |
| 37 | Г***6 | Гайка М12-6G-2526 | |
| 38 | Г***5 | Гайка М10-6G-5915 | |
| 39 | Г***5 | Гайка М14-6G-5915 | |
| 40 | Г***5 | Гайка М20х1,5-6G-5915 | |
| 41 | Р***2 | Рукав-деталь | |
| 42 | Р***2 | Рукав | |
| 43 | П***9 | Патрубок | |
| 44 | П***2 | Патрубок | |
| 45 | Ш***2 | Шайба 8Т 65Г-6402 | |
| 46 | Ш***2 | Шайба 10Т 65Г-6402 | |
| 47 | Ш***2 | Шайба 12Т 65Г-6402 | |
| 48 | Ш***2 | Шайба 14 65Г – 6402 | |
| 49 | Ш***2 | Шайба | |
| 50 | Ш***8 | Шайба А8.01-6958 | |
| 51 | Ш***8 | Шайба А10.01-6958 | |
| 52 | Ш***8 | Шайба | |
| 53 | Ш***8 | Шайба | |
| 54 | Ш***1 | Шайба С.10.01-11371 | |
| 55 | Ш***1 | Шайба С.20.01-11371 | |
| 56 | Ш***4 | Шпилька | |
| 57 | Х***2 | Хомут | |
| 58 | Х***7 | Хомут | |
| 59 | Х***2 | Хомут червячный | |
| 60 | Х***2 | Хомут червячный | |
| 61 | Х***2 | Хомут червячный |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
