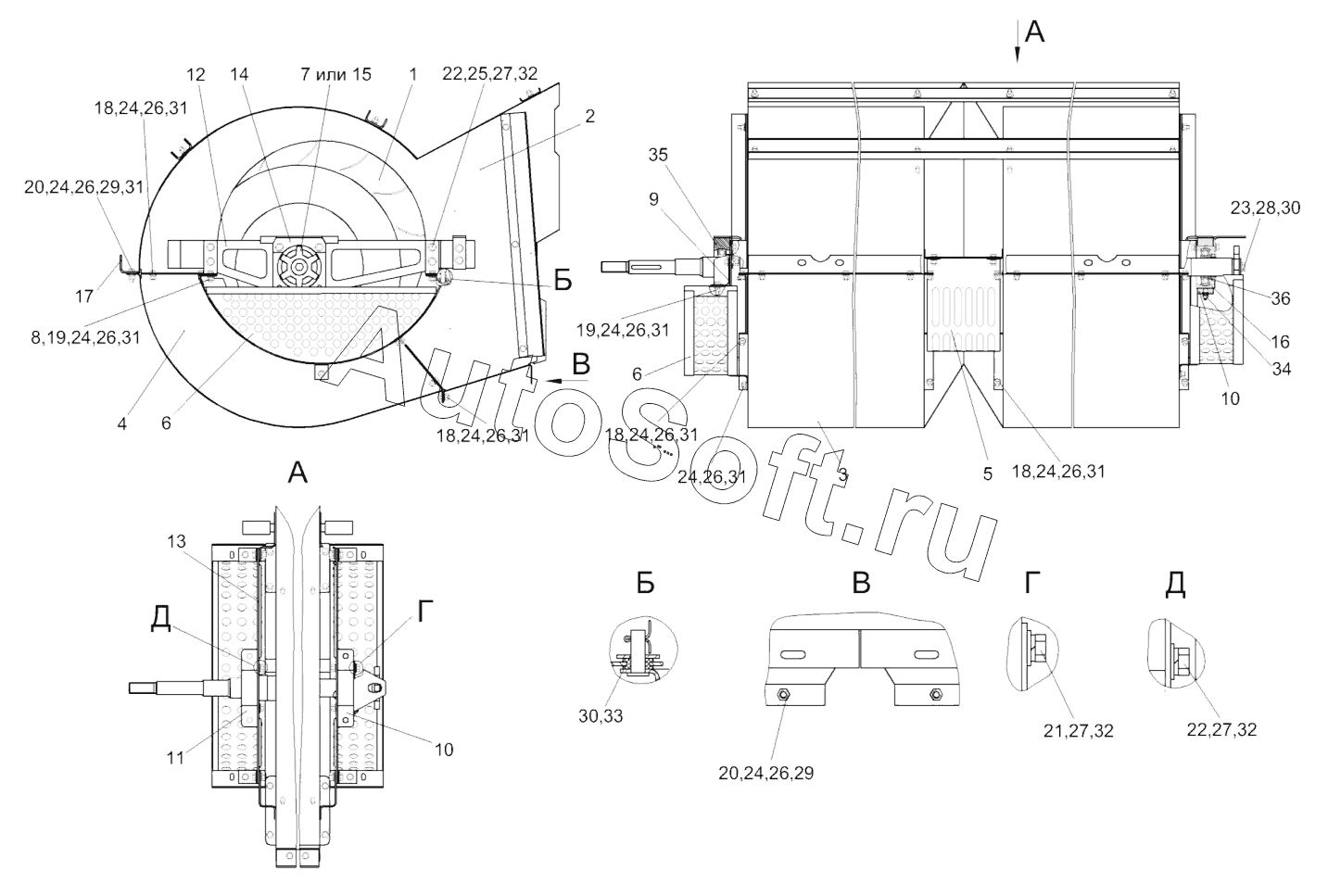

Каталог запасных частей к технике: Гомсельмаш КЗС-10К (ПОЛЕСЬЕ) (2005). Вентилятор КЗК-10-0217000
28
19
19
20
20
21
22
22
23
24
24
24
24
24
24
24
24
24
25
26
26
26
26
26
26
26
26
26
27
27
27
18
18
18
18
29
29
30
30
31
31
31
31
31
31
31
31
32
32
32
33
34
35
36
9
1
2
3
4
5
6
6
7
8
10
10
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-10-0217000 | К***0 | Вентилятор | |
| 1 | К***0 | Крылач | |
| 2 | К***0 | Кожух сдвоенный | |
| 3 | К***0 | Поддон | |
| 4 | К***1 | Поддон | |
| 5 | К***Б | Щиток | |
| 6 | К***А | Щиток | |
| 7 | К***0 | Звездочка | |
| 8 | К***2 | Кронштейн | |
| 9 | К***1 | Кронштейн | |
| 10 | К***Б | Корпус | |
| 11 | К***1 | Корпус | |
| 12 | К***6 | Кронштейн | |
| 13 | К***1 | Кронштейн | |
| 14 | К***А | Кронштейн | |
| 15 | К***4 | Звездочка | |
| 16 | К***А | Втулка | |
| 17 | К***6 | Уголок | |
| 18 | Б***6 | Болт М8-6ех16-7796 | |
| 19 | Б***6 | Болт М8-6ех20-7796 | |
| 20 | Б***6 | Болт М8-6ех25-7796 | |
| 21 | Б***6 | Болт М10-6ех16-7796 | |
| 22 | Б***6 | Болт М10-6ех25-7796 | |
| 23 | Б***6 | Болт М12-6ех25-7796 | |
| 24 | Г***5 | Гайка М8.6G -5915 | |
| 25 | Г***5 | Гайка М10.6G -5915 | |
| 26 | Ш***2 | Шайба 8Т 65Г-6402 | |
| 27 | Ш***2 | Шайба 10Т 65Г-6402 | |
| 28 | Ш***2 | Шайба 12Т 65Г-6402 | |
| 29 | Ш***8 | Шайба А8.01-6958 | |
| 30 | Ш***8 | Шайба А12.01-6958 | |
| 31 | Ш***1 | Шайба С.8.01-11371 | |
| 32 | Ш***1 | Шайба С.10.01-11371 | |
| 33 | Ш***7 | Шплинт 2х20-397 | |
| 34 | М***3 | Масленка 1.2-19853 | |
| 35 | П***7 | Подшипник | |
| 36 | П***7 | Подшипник |
