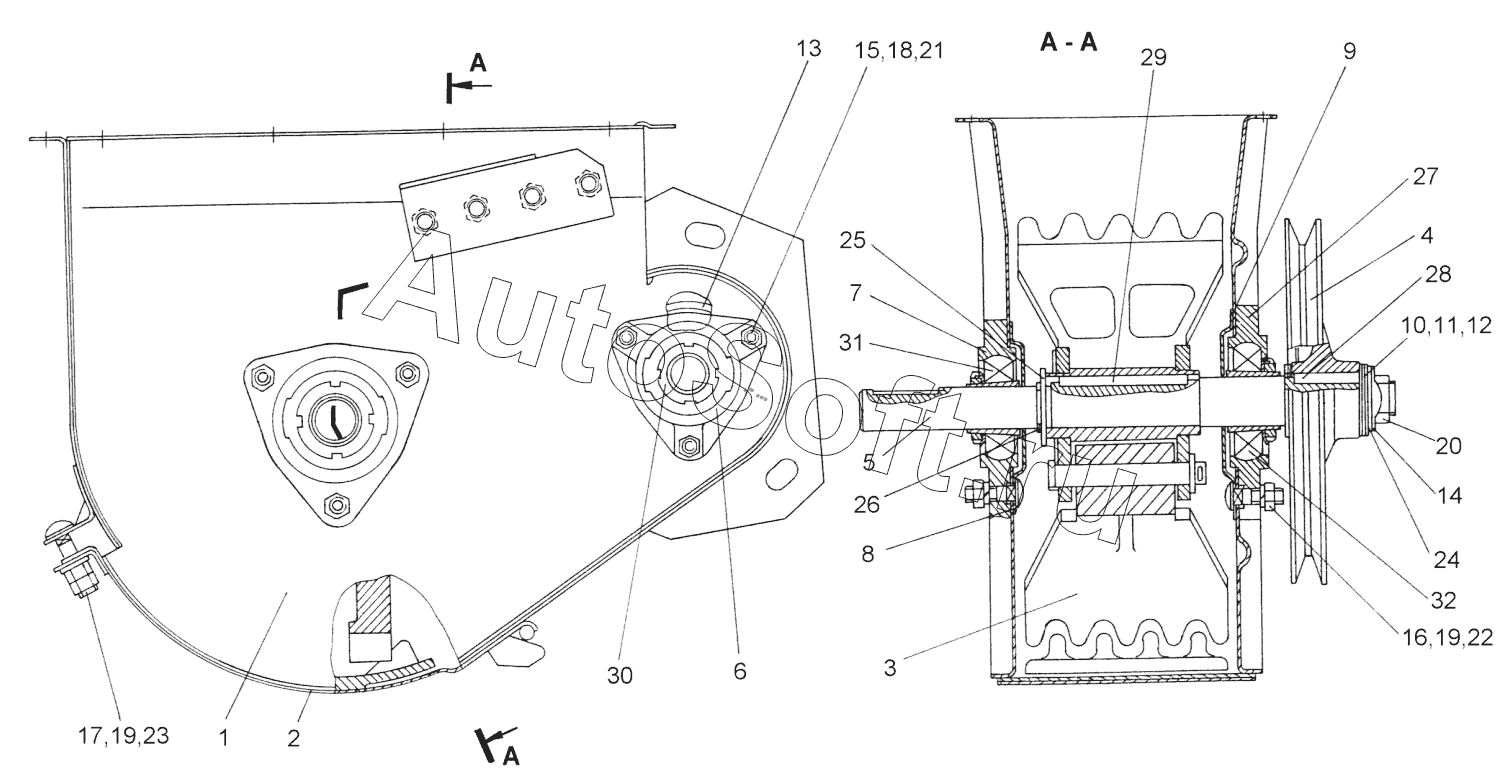

Каталог запасных частей к технике: Гомсельмаш КЗС-10К (ПОЛЕСЬЕ) (2005). Устройство домолачивающее КЗК 0207000Б
25
17
18
19
19
20
21
22
23
24
16
26
27
28
29
30
31
32
КЗК 0207000Б
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК 0207000Б | К***Б | Устройство домолачивающее | |
| 1 | К***0 | Корпус | |
| 2 | К***А | Поддон | |
| 3 | К***А | Ротор | |
| 4 | К***А | Шкив | |
| 5 | К***8 | Вал | |
| 6 | К***А | Корпус подшипника | |
| 7 | К***6 | Корпус подшипника | |
| 8 | К***Б | Крышка | |
| 9 | К***А | Крышка | |
| 10 | К***А | Шайба | |
| 11 | К***1 | Шайба | |
| 12 | К***2 | Шайба | |
| 13 | К***Б | Крышка | |
| 14 | К***3 | Шайба стопорная | |
| 15 | Б***2 | Болт | |
| 16 | Б***2 | Болт М10-6ех35-7802 | |
| 17 | Б***2 | Болт | |
| 18 | Г***5 | Гайка М8-6G-5915 | |
| 19 | Г***5 | Гайка М10-6G-5915 | |
| 20 | Г***6 | Гайка М24х2-6G-2526 | |
| 21 | Ш***2 | Шайба 8Т 65Г-6402 | |
| 22 | Ш***2 | Шайба 10Т 65Г-6402 | |
| 23 | Ш***1 | Шайба С.10.01-11371 | |
| 24 | Ш***1 | Шайба С.24.01–11371 | |
| 25 | Ш***1 | Шайба С.30.01-11371 | |
| 26 | К***2 | Кольцо С30-13942 | |
| 27 | Н***5 | Корпус подшипника | |
| 28 | Ш***0 | Шпонка | |
| 29 | Ш***0 | Шпонка | |
| 30 | П***5 | Подшипник | |
| 31 | П***6 | Подшипник | |
| 32 | П***7 | Подшипник 1680207 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
