Каталог запасных частей к технике: Гомсельмаш КЗС-10К (ПОЛЕСЬЕ) (2005). Шнек выгрузной КЗК-10-0206000
39
39
27
28
29
30
30
31
32
32
33
34
34
34
35
35
36
36
36
36
36
36
37
38
38
38
26
40
40
40
40
40
40
41
42
42
43
43
44
44
45
46
46
47
48
49
49
50
51
13
1
2
3
4
5
6
7
8
9
10
11
12
КЗК-10-0206000
КЗК-10-0206000
14
15
16
17
17
18
19
19
20
20
21
21
22
23
23
24
25

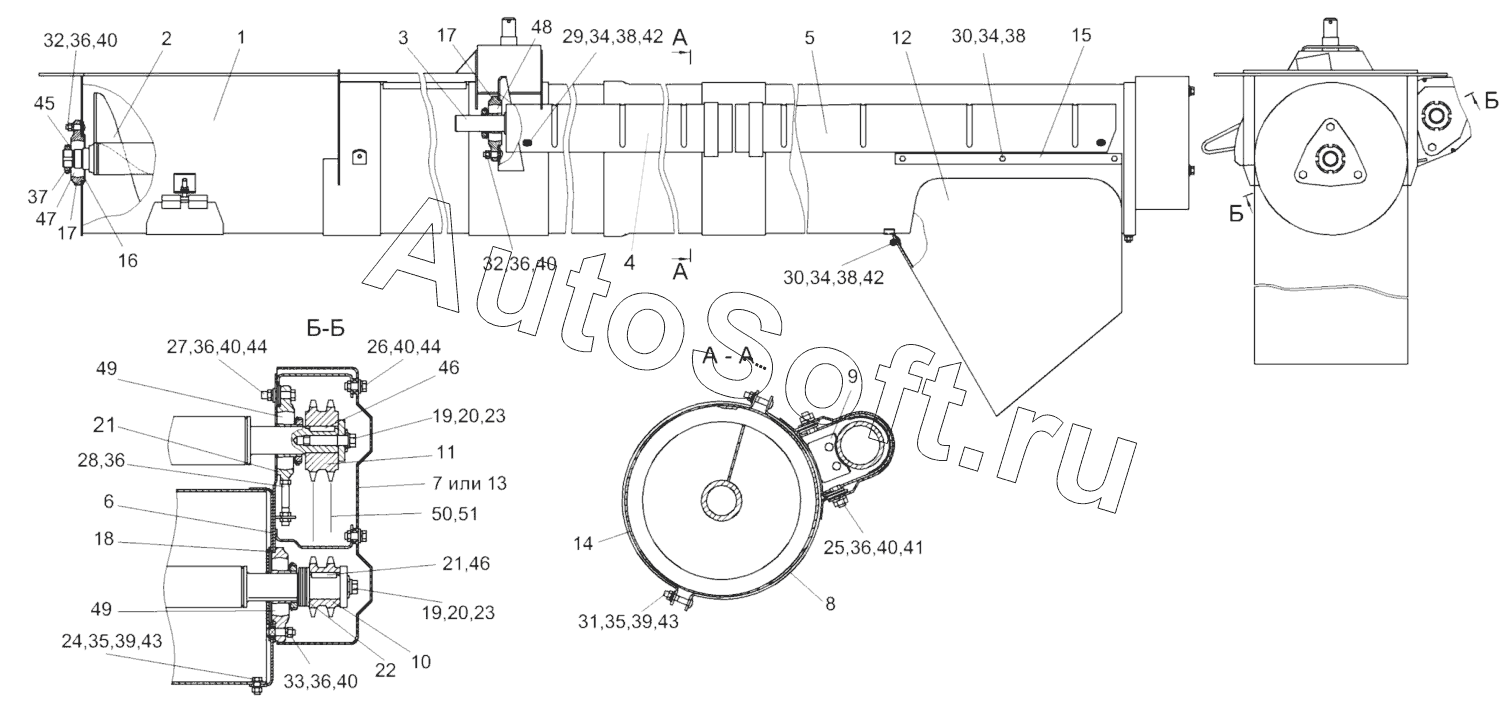

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-10-0206000 | К***0 | Шнек выгрузной | |
| 1 | К***0 | Кожух | |
| 2 | К***0 | Шнек | |
| 3 | К***0 | Вал | |
| 4 | К***0 | Кожух защитный | |
| 5 | К***1 | Кожух защитный | |
| 6 | К***0 | Крышка | |
| 7 | К***0 | Кожух | |
| 8 | К***0 | Хомут | |
| 9 | К***0 | Опора | |
| 10 | К***2 | Звездочка | |
| 11 | К***4 | Звездочка | |
| 12 | К***1 | Фартук | |
| 13 | К***3 | Щиток | |
| 14 | К***1 | Хомут | |
| 15 | К***5 | Планка | |
| 16 | К***6 | Крышка | |
| 17 | К***6 | Корпус подшипника | |
| 18 | К***1 | Крышка | |
| 19 | К***1 | Шайба пружинная | |
| 20 | К***7 | Шайба | |
| 21 | К***1 | Корпус подшипника | |
| 22 | К***9 | Шайба | |
| 23 | У***5 | Болт | |
| 24 | Б***6 | Болт М8-6ех20-7796 | |
| 25 | Б***6 | Болт М10-6ех25-7796 | |
| 26 | Б***6 | Болт М10-6ех40-7796 | |
| 27 | Б***6 | Болт М10-6ех45-7796 | |
| 28 | Б***6 | Болт М10-6ех60-7796 | |
| 29 | Б***8 | Болт М6-6ех16-7798 | |
| 30 | Б***2 | Болт М6-6ех16-7802 | |
| 31 | Б***2 | Болт | |
| 32 | Б***2 | Болт М10-6ех35-7802 | |
| 33 | Б***2 | Болт М10-6ех40-7802 | |
| 34 | Г***5 | Гайка М6-6G-5915 | |
| 35 | Г***5 | Гайка М8-6G-5915 | |
| 36 | Г***5 | Гайка М10-6G-5915 | |
| 37 | Г***1 | Гайка М33х1,5-6Н-11871 | |
| 38 | Ш***2 | Шайба 6Т 65Г-6402 | |
| 39 | Ш***2 | Шайба 8Т 65Г-6402 | |
| 40 | Ш***2 | Шайба 10Т 65Г-6402 | |
| 41 | Ш***8 | Шайба | |
| 42 | Ш***1 | Шайба | |
| 43 | Ш***1 | Шайба С8.01 – 11371 | |
| 44 | Ш***1 | Шайба С10.01 – 11371 | |
| 45 | Ш***2 | Шайба 33.01-11872 | |
| 46 | Ш***6 | Шпонка | |
| 47 | П***7 | Подшипник | |
| 48 | П***6 | Подшипник | |
| 49 | П***8 | Подшипник 1680208 | |
| 50 | Ц***0 | Цепь | |
| 51 | З***0 | Звено |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
