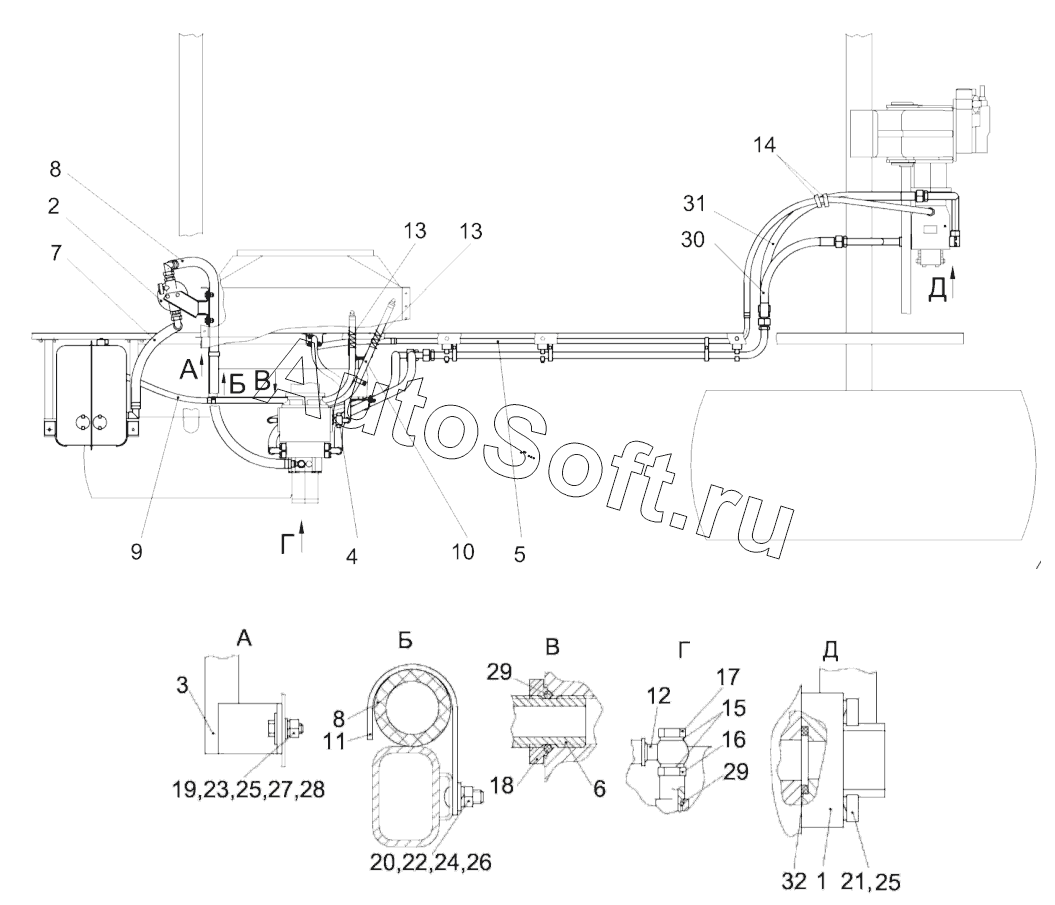

Каталог запасных частей к технике: Гомсельмаш КЗС-10К (ПОЛЕСЬЕ) (2005). Гидросистема привода ходовой части КЗК-10-0601000
25
25
17
18
19
20
21
22
23
24
16
26
27
28
29
29
30
31
32
КЗК-10-0601000
КЗК-10-0601000
15
14
13
13
12
11
10
9
8
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-10-0601000 | К***0 | Гидросистема привода ходовой части | |
| 1 | К***0 | Трубопровод | |
| 2 | К***0 | Фильтр | |
| 3 | К***0 | Стойка | |
| 4 | К***0 | Тройник | |
| 5 | К***0 | Трубопровод | |
| 6 | У***А | Угольник ввертный | |
| 7 | К***1 | Рукав | |
| 8 | К***2 | Рукав | |
| 9 | К***4 | Рукав | |
| 10 | К***5 | Рукав 20х29-1,6-10362 | |
| 11 | К***2 | Прижим | |
| 12 | У***1 | Угольник поворотный | |
| 13 | У***3 | Оплетка | |
| 14 | У***2 | Лента стяжная | |
| 15 | К***А | Шайба | |
| 16 | К***А | Штуцер | |
| 17 | К***А | Гайка глухая | |
| 18 | К***2 | Контргайка | |
| 19 | Б***6 | Болт М12-6ех35-7796 | |
| 20 | Б***2 | Болт М8-6ех20-7802 | |
| 21 | В***8 | Винт | |
| 22 | Г***5 | Гайка М8-6G-5915 | |
| 23 | Г***5 | Гайка М12-6G-5915 | |
| 24 | Ш***2 | Шайба | |
| 25 | Ш***2 | Шайба | |
| 26 | Ш***1 | Шайба С.10.01-11371 | |
| 27 | Ш***1 | Шайба С.20.01-11371 | |
| 28 | Ш***8 | Шайба А.12.01-6958 | |
| 29 | К***9 | Кольцо 019-023-25-2-2-18829 | |
| 30 | Р***0 | Рукав высокого давления | |
| 31 | Р***0 | Рукав высокого давления | |
| 32 | Г***3 | Кольцо уплотнительное |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
