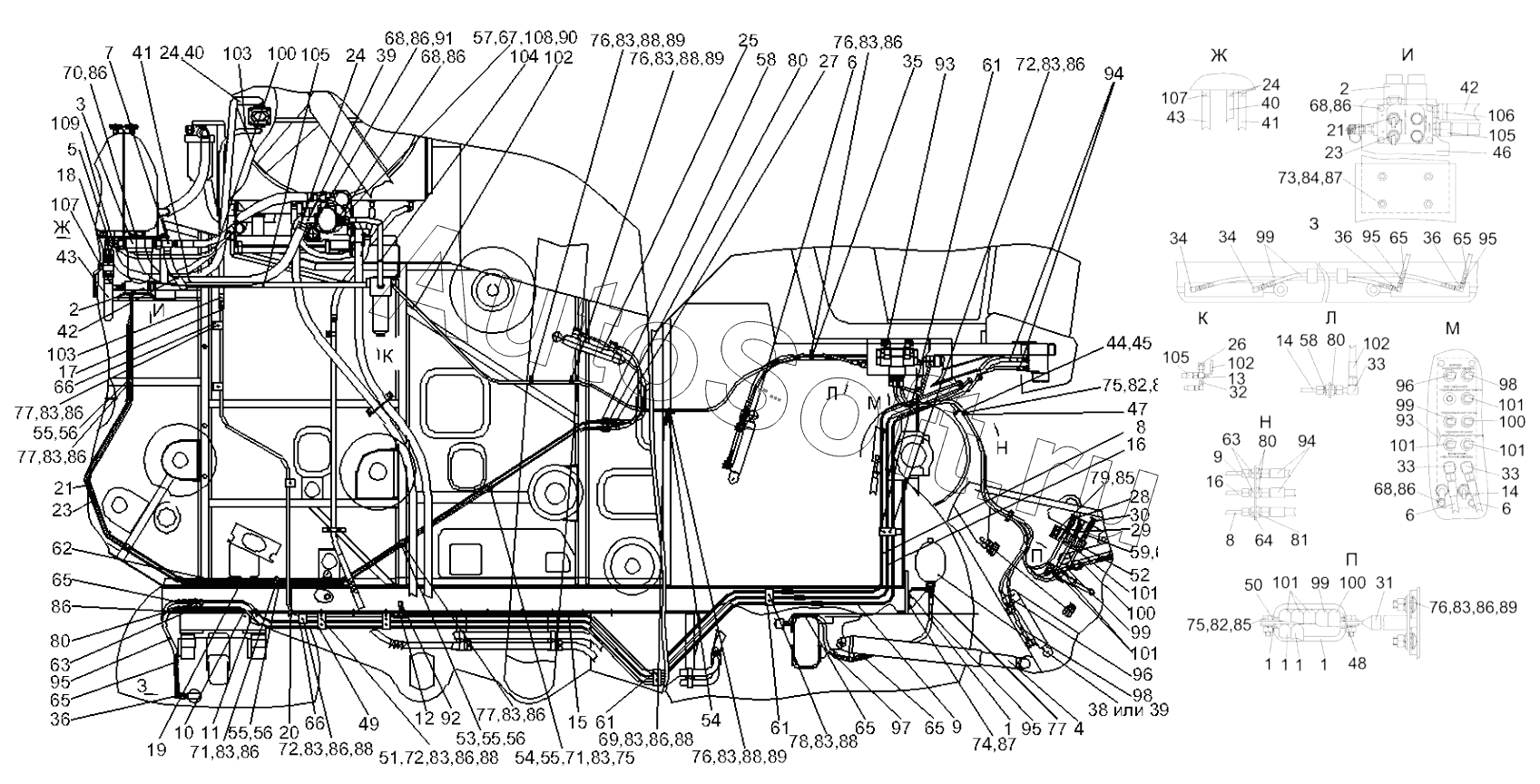

Каталог запасных частей к технике: Гомсельмаш КЗС-10К (ПОЛЕСЬЕ) (2005). Гидросистема рабочих органов и рулевого управления КЗК-10-0602000 (вид сзади)
КЗК-10-0602000
1
1
1
1
1
2
2
3
4
5
6
6
6
7
8
8
9
9
10
11
12
13
14
14
15
16
16
17
18
19
20
21
21
23
23
24
24
24
25
26
27
28
29
30
31
32
33
33
33
34
34
35
36
36
36
37
38
39
39
40
40
41
41
42
42
43
43
44
45
46
47
48
49
50
51
52
53
54
54
55
55
55
55
56
56
56
57
58
58
59
60
61
61
61
62
63
63
64
65
65
65
65
65
65
66
66
67
68
68
68
68
69
70
71
71
72
72
72
73
74
75
75
75
76
76
76
76
76
77
77
77
77
78
79
80
80
80
80
81
82
82
83
83
83
83
83
83
83
83
83
83
83
83
83
83
83
84
85
85
86
86
86
86
86
86
86
86
86
86
86
86
86
86
86
86
87
87
88
88
88
88
88
88
88
89
89
89
89
90
91
92
93
93
94
94
95
95
95
95
96
96
97
98
98
99
99
99
99
100
100
100
100
101
101
101
101
101
101
102
102
102
103
103
104
105
105
105
106
107
107
108
109
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-10-0602000 | К***0 | Гидросистема рулевого управления и силовых гидроцилиндров | |
| 1 | К***0 | Кронштейн | |
| 2 | К***0 | Гидроблок двухсекционный | |
| 3 | К***0 | Фильтр сливной | |
| 4 | К***1 | Гидроцилиндр | |
| 5 | К***0 | Крестовина | |
| 6 | К***0 | Гидроцилиндр | |
| 7 | К***0 | Тройник | |
| 8 | К***0 | Трубопровод | |
| 9 | К***0 | Трубопровод | |
| 10 | К***0 | Трубопровод | |
| 11 | К***0 | Трубопровод | |
| 12 | К***0 | Тройник | |
| 13 | К***0 | Крестовина | |
| 14 | К***0 | Трубопровод | |
| 15 | К***0 | Трубопровод | |
| 16 | К***0 | Трубопровод | |
| 17 | К***0 | Трубопровод | |
| 18 | К***0 | Кран | |
| 19 | К***0 | Трубопровод | |
| 20 | К***1 | Трубопровод | |
| 21 | К***0 | Трубопровод | |
| 23 | К***0 | Трубопровод | |
| 24 | А***0 | Хомут стяжной | |
| 25 | К***0 | Гидроцилиндр | |
| 26 | К***0 | Фильтр напорный | |
| 27 | К***1 | Дроссель с обратным клапаном | |
| 28 | К***0 | Полумуфта внутренняя | |
| 29 | К***1 | Полумуфта внутренняя | |
| 30 | К***2 | Полумуфта внутренняя | |
| 31 | К***0 | Кронштейн | |
| 32 | К***А | Угольник | |
| 33 | П***0 | Угольник | |
| 34 | У***0 | Угольник | |
| 35 | У***А | Скоба | |
| 36 | У***0 | Тройник | |
| 37 | У***2 | Пневмогидроаккумулятор | |
| 38 | У***0 | Пневмогидроаккумулятор | |
| 39 | У***0 | Фланец | |
| 40 | К***6 | Рукав | |
| 41 | К***1 | Рукав | |
| 42 | К***2 | Рукав | |
| 43 | К***3 | Рукав | |
| 44 | К***4 | Уплотнение | |
| 45 | К***2 | Прижим | |
| 46 | К***2 | Кронштейн | |
| 47 | К***1 | Штуцер | |
| 48 | К***5 | Уплотнение | |
| 49 | К***6 | Брус | |
| 50 | К***1 | Прижим | |
| 51 | К***3 | Кронштейн | |
| 52 | К***2 | Держатель | |
| 53 | К***9 | Прокладка | |
| 54 | К***2 | Кронштейн | |
| 55 | К***1 | Прижим | |
| 56 | К***1 | Прижим | |
| 57 | К***1 | Фланец | |
| 58 | П***А | Штуцер проходной | |
| 59 | П***3 | Ниппель | |
| 60 | П***4 | Штуцер | |
| 61 | У***А | Брус | |
| 62 | У***2 | Штуцер | |
| 63 | У***2 | Штуцер | |
| 64 | У***3 | Штуцер | |
| 65 | У***8 | Оплетка | |
| 66 | У***2 | Брус | |
| 67 | У***8 | Штуцер | |
| 68 | Б***6 | Болт М8-6ех16-7796 | |
| 69 | Б***6 | Болт М8-6ех20-7796 | |
| 70 | Б***6 | Болт М8-6ех25-7796 | |
| 71 | Б***6 | Болт М8-6ех50-7796 | |
| 72 | Б***6 | Болт | |
| 73 | Б***6 | Болт М10-6ех20-7796 | |
| 74 | Б***6 | Болт М10-6ех25-7796 | |
| 75 | Б***8 | Болт М6-6ех20-7798 | |
| 76 | Б***2 | Болт М8-6ех20-7802 | |
| 77 | Б***2 | Болт | |
| 78 | Б***2 | Болт | |
| 79 | В***3 | Винт ВМ6-6ех12-17473 | |
| 80 | Г***6 | Гайка М16х1,5-6G-2526 | |
| 81 | Г***6 | Гайка М20х1,5-6G-2526 | |
| 82 | Г***5 | Гайка М6-6G-5915 | |
| 83 | Г***5 | Гайка М8-6G-5915 | |
| 84 | Г***5 | Гайка М10-6G-5915 | |
| 85 | Ш***2 | Шайба 6Т 65Г-6402 | |
| 86 | Ш***2 | Шайба 8Т 65Г-6402 | |
| 87 | Ш***2 | Шайба 10Т 65Г-6402 | |
| 88 | Ш***1 | Шайба С.8.01-11371 | |
| 89 | Ш***1 | Шайба С.10.01-11371 | |
| 90 | К***3 | Кольцо | |
| 91 | К***3 | Кольцо | |
| 92 | Р***L | Резьбовое соединение с колпачком | |
| 93 | Г***0 | Гидроблок управления | |
| 94 | Р***0 | РВД | |
| 95 | Р***0 | Рукав высокого давления | |
| 96 | Р***0 | Рукав высокого давления | |
| 97 | Р***0 | Рукав высокого давления | |
| 98 | Р***0 | Рукав высокого давления | |
| 99 | Р***0 | Рукав высокого давления | |
| 100 | Р***0 | Рукав высокого давления | |
| 101 | Р***0 | Рукав высокого давления | |
| 102 | Р***0 | Рукав высокого давления | |
| 103 | Р***0 | Рукав высокого давления | |
| 104 | Р***0 | Рукав высокого давления | |
| 105 | Р***0 | Рукав высокого давления | |
| 106 | Х***2 | Хомут червячный | |
| 107 | Х***2 | Хомут червячный | |
| 108 | К***R | Кольцо уплотнительное 16,5х2,5 70NBR | |
| 109 | Т***0 | Датчик сигнализатора температуры |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
