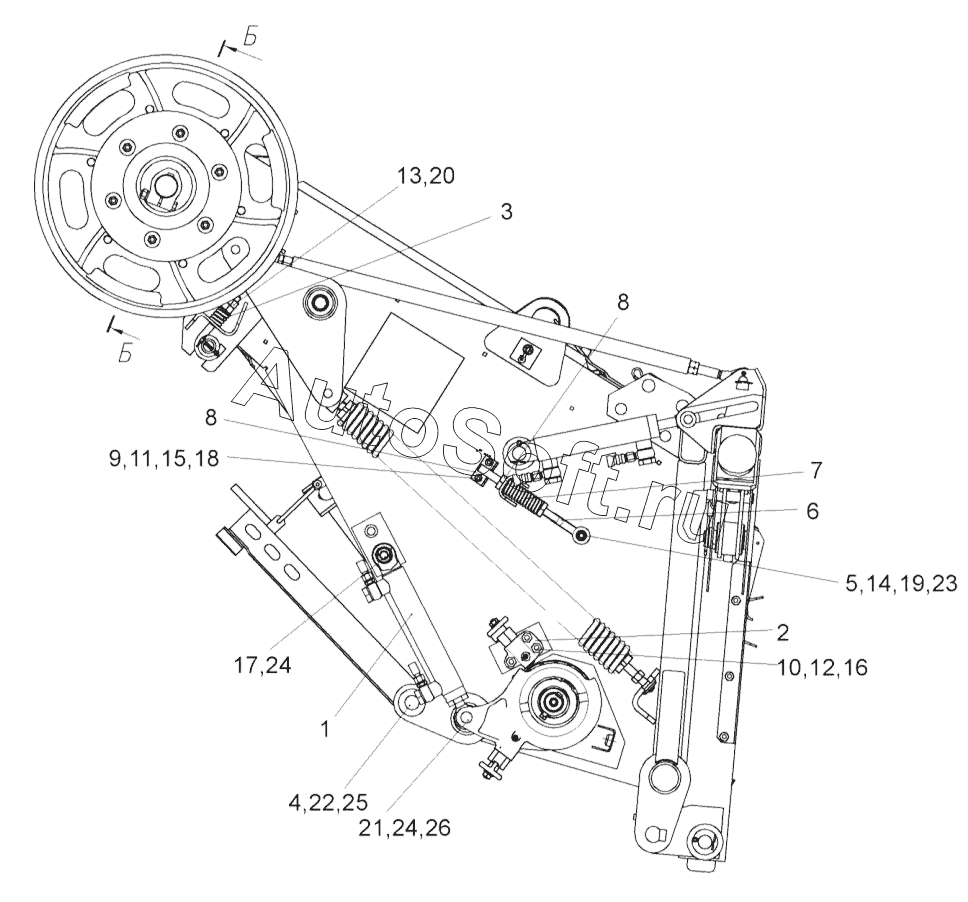

Каталог запасных частей к технике: Гомсельмаш КЗС-10К (ПОЛЕСЬЕ) (2005). Камера наклонная КЗК 1870000 (вид справа)
13
26
25
24
24
23
22
21
20
19
18
17
16
15
14
КЗК 1870000
12
11
10
9
8
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК 1870000 | К***0 | Камера наклонная | |
| 1 | К***1 | Гидроцилиндр | |
| 2 | 3***Б | Фиксатор реверса | |
| 3 | К***3 | Пружина | |
| 4 | К***4 | Палец | |
| 5 | К***5 | Болт | |
| 6 | К***7 | Винт | |
| 7 | К***8 | Пружина | |
| 8 | К***1 | Уголок | |
| 9 | Б***2 | Болт М8-6ех20-7802 | |
| 10 | Б***2 | Болт | |
| 11 | Г***5 | Гайка М8-6G-5915 | |
| 12 | Г***5 | Гайка М12-6G-5915 | |
| 13 | Г***5 | Гайка М16-6G-5915 | |
| 14 | Г***9 | Гайка М12-6G-5919 | |
| 15 | Ш***2 | Шайба 8Т 65Г-6402 | |
| 16 | Ш***2 | Шайба 12Т 65Г-6402 | |
| 17 | Ш***9 | Шайба 20.01-9649 | |
| 18 | Ш***1 | Шайба 8.01-11371 | |
| 19 | Ш***1 | Шайба 12.01-11371 | |
| 20 | Ш***1 | Шайба 16.01-11371 | |
| 21 | Ш***1 | Шайба 20.01-11371 | |
| 22 | Ш***1 | Шайба | |
| 23 | Ш***7 | Шплинт 3,2х32-397 | |
| 24 | Ш***7 | Шплинт 5х32-397 | |
| 25 | Ш***7 | Шплинт 5х40-397 | |
| 26 | О***0 | Ось |
