Каталог запасных частей к технике: Гомсельмаш ЖЗК-6-5 (2008). Шнек КЗК-12-1502000
15
15
30
29
29
28
28
27
27
26
25
25
24
24
24
23
23
22
22
21
21
20
19
18
18
17
17
16
16
КЗК-12-1502000
КЗК-12-1502000
14
13
12
11
11
11
11
10
9
9
8
8
7
7
6
6
5
5
4
3
3
2
1

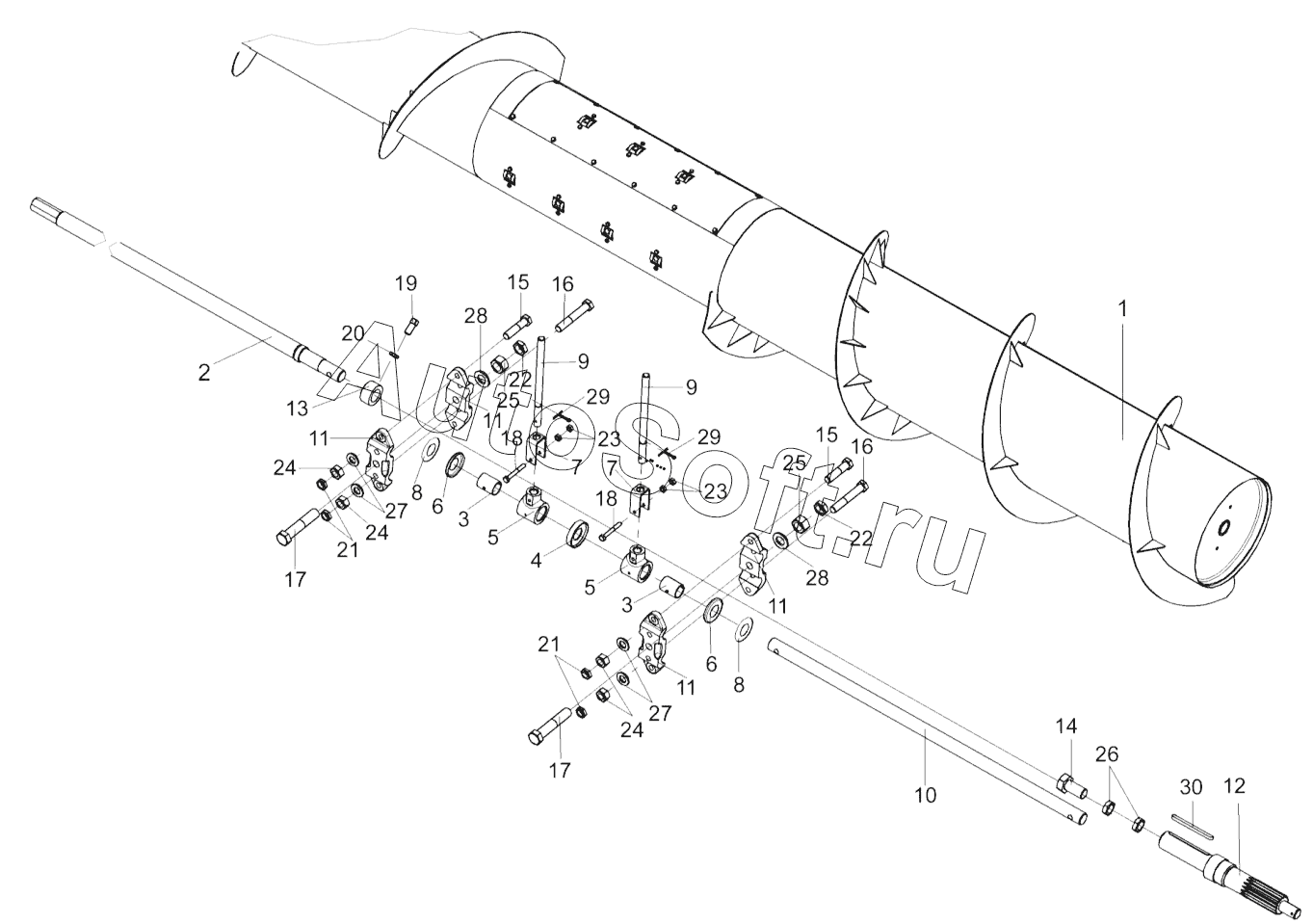

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-12-1502000 | К***0 | Шнек | |
| 1 | К***3 | Шнек | |
| 2 | К***3 | Ось | |
| 3 | К***2 | Втулка | |
| 4 | К***4 | Втулка | |
| 5 | К***1 | Втулка | |
| 6 | К***1 | Крышка | |
| 7 | К***7 | Кронштейн | |
| 8 | К***2 | Шайба | |
| 9 | К***1 | Палец | |
| 10 | К***2 | Ось | |
| 11 | К***3 | Подвеска | |
| 12 | К***7 | Вал | |
| 13 | К***1 | Втулка | |
| 14 | К***9 | Болт | |
| 15 | Б***6 | Болт М12-6ех50-7796 | |
| 16 | Б***6 | Болт | |
| 17 | Б***6 | Болт М16-6ех80-7796 | |
| 18 | Б***8 | Болт | |
| 19 | В***5 | Винт | |
| 20 | Г***6 | Гайка М10-6G-2526 | |
| 21 | Г***6 | Гайка М12-6G-2526 | |
| 22 | Г***6 | Гайка М16-6G-2526 | |
| 23 | Г***5 | Гайка М6-6G-5915 | |
| 24 | Г***5 | Гайка М12-6G-5915 | |
| 25 | Г***5 | Гайка М14-6G-5915 | |
| 26 | Г***5 | Гайка М16-6G-5915 | |
| 27 | Ш***1 | Шайба | |
| 28 | Ш***1 | Шайба | |
| 29 | Ш***7 | Шплинт 3,2х25-397 | |
| 30 | Ш***0 | Шпонка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
