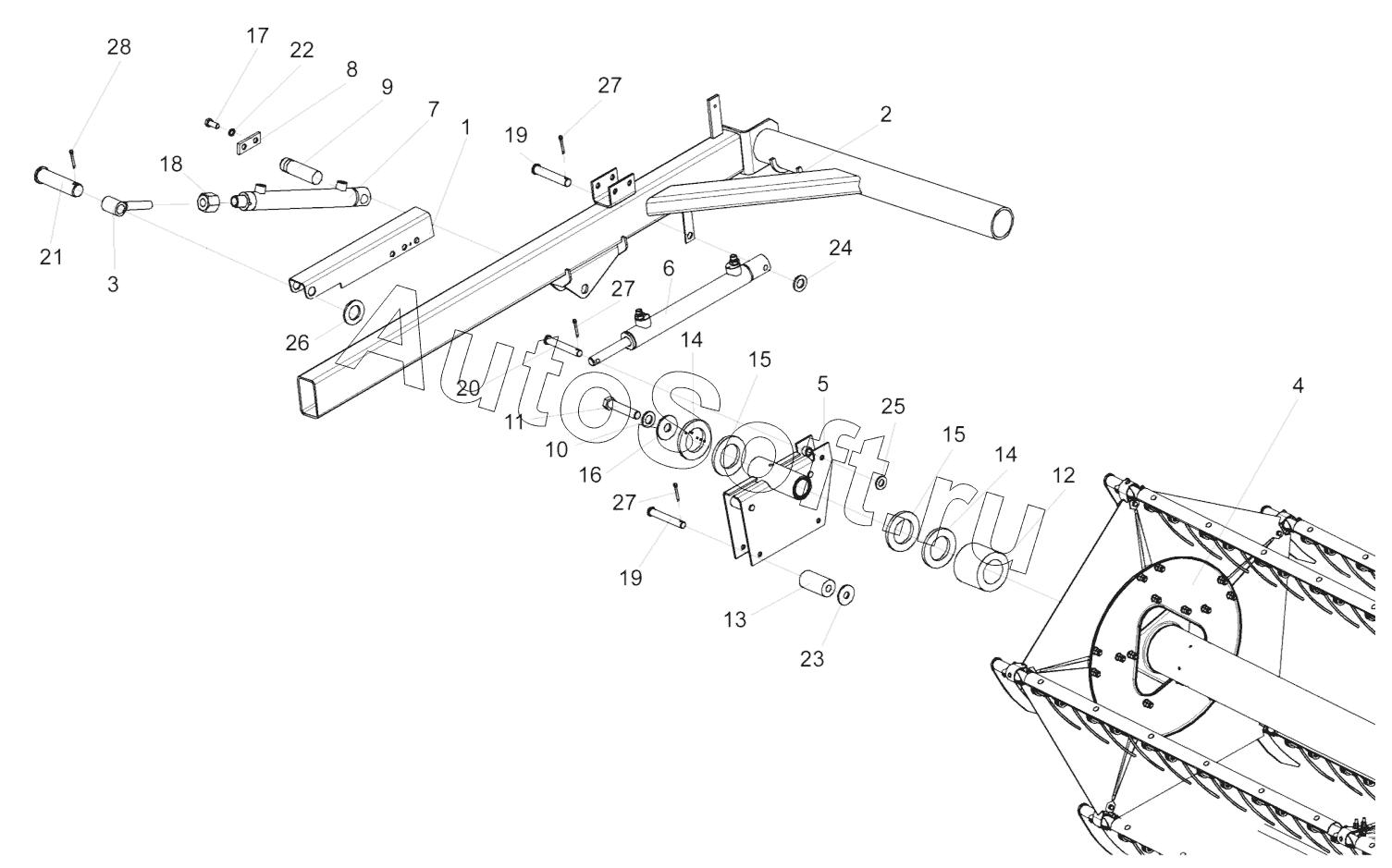

Каталог запасных частей к технике: Гомсельмаш ЖЗК-6-5 (2008). Установка мотовила КЗР 1573500-01 (лист 1)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
15
16
17
18
19
19
20
21
22
23
24
25
26
27
27
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***0 | Фиксатор | |
| 2 | К***0 | Поддержка правая | |
| 3 | К***0 | Проушина гидроцилиндра | |
| 4 | К***1 | Мотовило | |
| 5 | К***0 | Направляющая | |
| 6 | D***0 | Гидроцилиндр | |
| 7 | E***0 | Гидроцилиндр | |
| 8 | К***1 | Накладка | |
| 9 | К***1 | Ось | |
| 10 | К***1 | Шайба пружинная | |
| 11 | К***А | Болт | |
| 12 | К***2 | Втулка | |
| 13 | К***5 | Ролик | |
| 14 | К***4 | Прокладка | |
| 15 | К***9 | Шайба | |
| 16 | К***1 | Шайба | |
| 17 | Б***6 | Болт М8-6ех16-7796 | |
| 18 | Г***6 | Гайка М18х1,5-6G-2526 | |
| 19 | О***0 | Ось | |
| 20 | О***0 | Ось | |
| 21 | О***0 | Ось | |
| 22 | Ш***2 | Шайба 8Т 65Г-6402 | |
| 23 | Ш***8 | Шайба А10.01-6958 | |
| 24 | Ш***1 | Шайба С.10.01-11371 | |
| 25 | Ш***1 | Шайба С.12.01-11371 | |
| 26 | Ш***1 | Шайба С.20.01-11371 | |
| 27 | Ш***7 | Шплинт 3,2х20-397 | |
| 28 | Ш***7 | Шплинт 5х36-397 |
