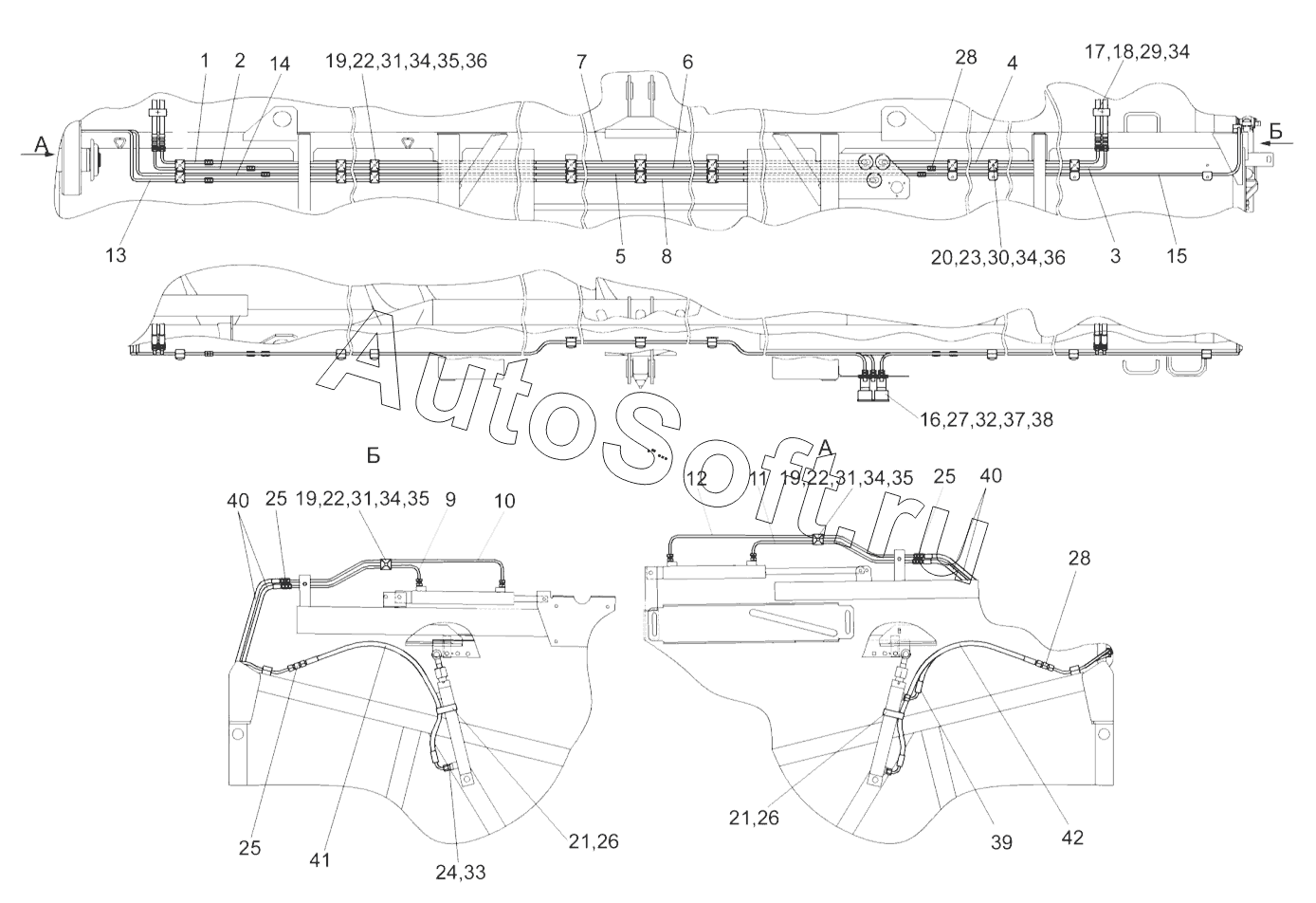

Каталог запасных частей к технике: Гомсельмаш ЖЗК-6-5 (2008). Система гидравлическая ЖЗК-6-5 КЗК-7-1580000
32
22
22
22
23
24
25
25
25
26
26
27
28
28
29
30
31
31
31
21
21
33
34
34
34
34
34
35
35
35
36
36
37
38
39
40
40
41
42
11
1
2
3
4
5
6
7
8
9
10
КЗК-7-1580000
12
13
14
15
16
17
18
19
19
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-7-1580000 | К***0 | Система гидравлическая жатки для зерновых культур | |
| 1 | К***А | Трубопровод | |
| 2 | К***1 | Трубопровод | |
| 3 | К***А | Трубопровод | |
| 4 | К***А | Трубопровод | |
| 5 | К***0 | Трубопровод | |
| 6 | К***1 | Трубопровод | |
| 7 | К***0 | Трубопровод | |
| 8 | К***1 | Трубопровод | |
| 9 | К***А | Трубопровод | |
| 10 | К***1 | Трубопровод | |
| 11 | К***А | Трубопровод | |
| 12 | К***1 | Трубопровод | |
| 13 | К***А | Трубопровод | |
| 14 | К***А | Трубопровод | |
| 15 | К***А | Трубопровод | |
| 16 | К***2 | Штуцер | |
| 17 | К***1 | Прокладка | |
| 18 | К***3 | Прижим | |
| 19 | К***1 | Брус | |
| 20 | К***2 | Брус | |
| 21 | К***5 | Уплотнение | |
| 22 | К***1 | Накладка | |
| 23 | К***2 | Накладка | |
| 24 | К***2 | Штуцер | |
| 25 | К***3 | Штуцер | |
| 26 | А***0 | Хомут стяжной | |
| 27 | М***0 | Полумуфта наружная | |
| 28 | У***2 | Штуцер | |
| 29 | Б***8 | Болт | |
| 30 | Б***8 | Болт | |
| 31 | Б***8 | Болт | |
| 32 | Г***6 | Гайка | |
| 33 | П***8 | Прокладка | |
| 34 | Г***5 | Гайка М6-6G-5915 | |
| 35 | Ш***2 | Шайба 6Т 65Г-6402 | |
| 36 | Ш***1 | Шайба С.6.01-11371 | |
| 37 | Ш***1 | Шайба С.14.01-11371 | |
| 38 | К***3 | Кольцо 019-022-19-2-2-18829/9833 | |
| 39 | Р***° | Рукав высокого давления | |
| 40 | Р***0 | Рукав высокого давления | |
| 41 | Р***° | Рукав высокого давления | |
| 42 | Р***° | Рукав высокого давления |
