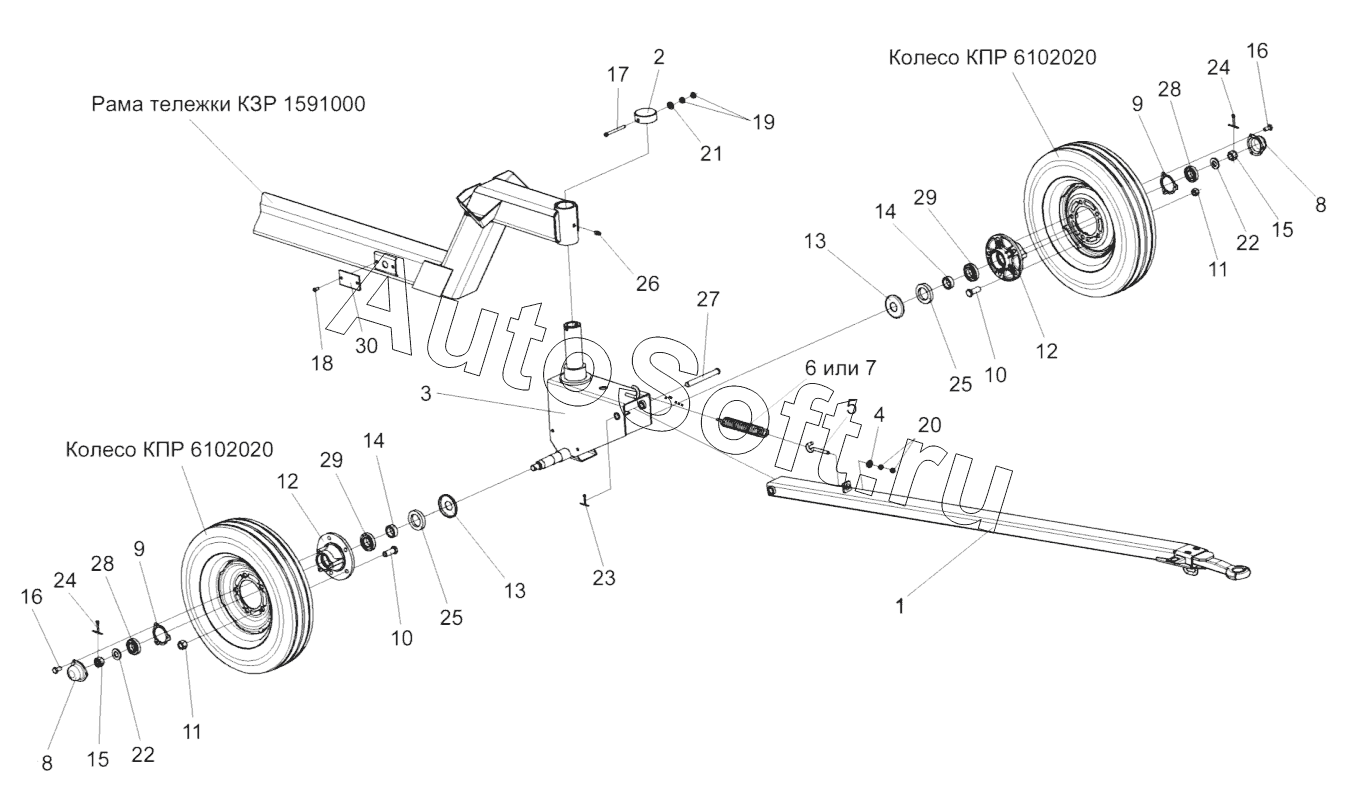

Каталог запасных частей к технике: Гомсельмаш ЖЗК-6-5 (2008). Установка оси передней КЗР 1593000 и дышла КЗР 3593010-01
15
15
30
29
29
28
28
27
26
25
25
24
24
23
22
22
21
20
19
18
17
16
16
КЗР 1590000-01
КЗР 1590000-01
14
14
13
13
12
12
11
11
10
10
9
9
8
8
7
6
5
4
3
2
1
КЗР 1593000
КЗР 1593000
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗР 1590000-01 | К***1 | Тележка транспортная | |
| КЗР 1593000 | К***0 | Ось передняя | |
| 1 | К***1 | Дышло | |
| 2 | К***0 | Крышка | |
| 3 | К***0 | Каркас | |
| 4 | К***1 | Шайба | |
| 5 | К***1 | Захват | |
| 6 | К***6 | Пружина | |
| 7 | К***9 | Пружина | |
| 8 | К***5 | Крышка | |
| 9 | А***4 | Прокладка | |
| 10 | А***7 | Болт переднего колеса | |
| 11 | А***8 | Гайка крепления колеса | |
| 12 | Н***2 | Ступица | |
| 13 | Н***2 | Колпачек | |
| 14 | Н***1 | Втулка | |
| 15 | Н***2 | Гайка | |
| 16 | Б***6 | Болт М8х16-7796 | |
| 17 | Б***6 | Болт | |
| 18 | В***3 | Винт В.М6-6eХ12-17473 | |
| 19 | Г***6 | Гайка М10-6G-2526 | |
| 20 | Г***5 | Гайка М12-6G-5915 | |
| 21 | Ш***1 | Шайба С.10.01-11371 | |
| 22 | Ш***1 | Шайба 2.24.01 – 11371 | |
| 23 | Ш***7 | Шплинт 4Х32-397 | |
| 24 | Ш***7 | Шплинт 5х40-397 | |
| 25 | М***2 | Манжета | |
| 26 | М***3 | Масленка 1.2-19853 | |
| 27 | О***0 | Ось | |
| 28 | П***5 | Подшипник | |
| 29 | П***5 | Подшипник | |
| 30 | 3***1 | Световозвращатель |
