Каталог запасных частей к технике: Гомсельмаш ЖЗК-7-5 (2008). Шнек КЗР 1502140-21
10
19
19
18
18
18
17
16
15
15
15
14
13
12
11
11
9
8
7
6
5
4
3
3
2
1

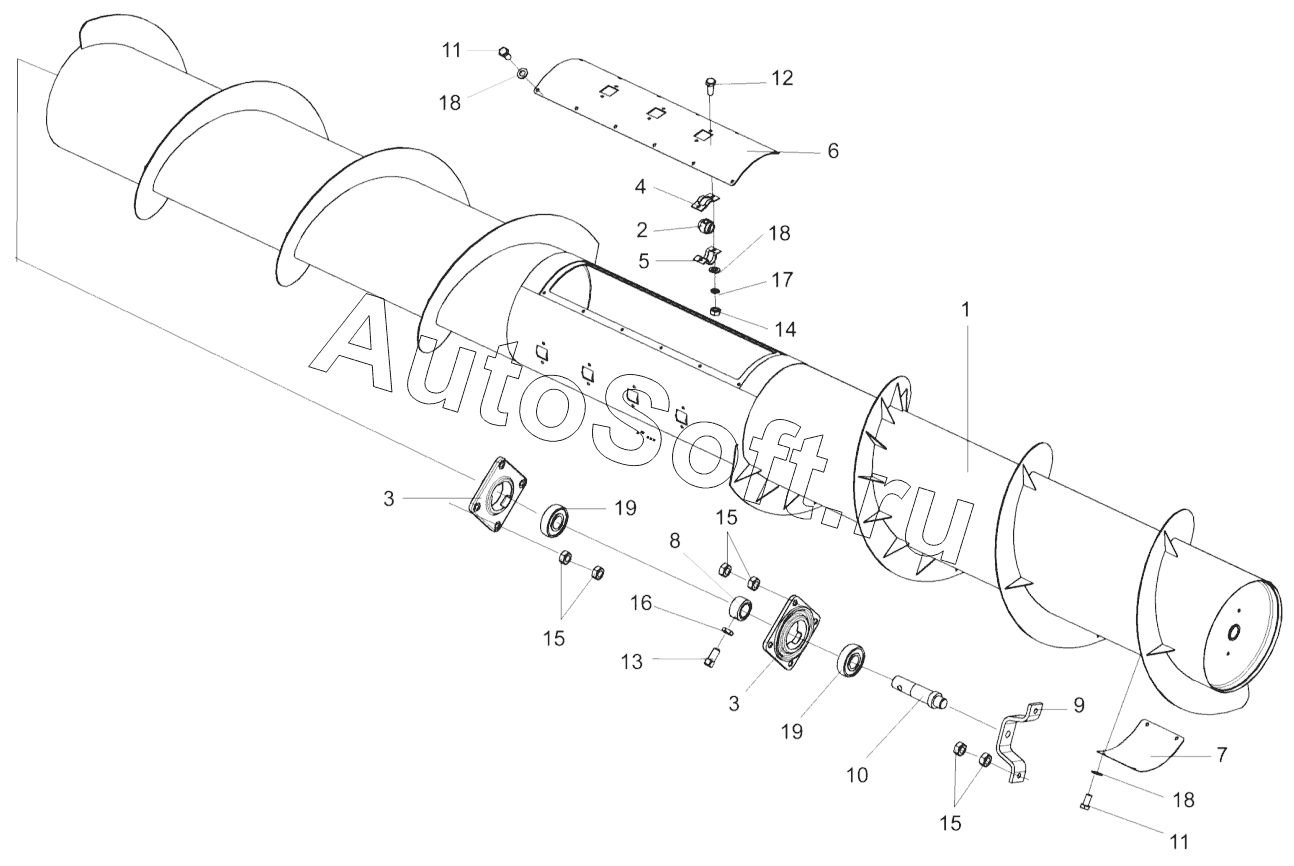

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗР 1502140-21 | К***1 | Шнек | |
| 1 | К***1 | Шнек | |
| 2 | К***3 | Глазок | |
| 3 | К***5 | Корпус | |
| 4 | К***8 | Хомут | |
| 5 | К***9 | Хомут | |
| 6 | К***2 | Крышка | |
| 7 | К***5 | Крышка | |
| 8 | К***1 | Втулка | |
| 9 | К***3 | Упор | |
| 10 | К***4 | Ось | |
| 11 | Б***6 | Болт М8-6ех16-7796 | |
| 12 | Б***6 | Болт М8-6ех20-7796 | |
| 13 | В***5 | Винт | |
| 14 | Г***5 | Гайка М8-6G-5915 | |
| 15 | Г***5 | Гайка М10-6G-5915 | |
| 16 | Г***6 | Гайка М10-6G-2526 | |
| 17 | Ш***2 | Шайба 8Т 65Г-6402 | |
| 18 | Ш***1 | Шайба С.8.01-11371 | |
| 19 | П***7 | Подшипник |
