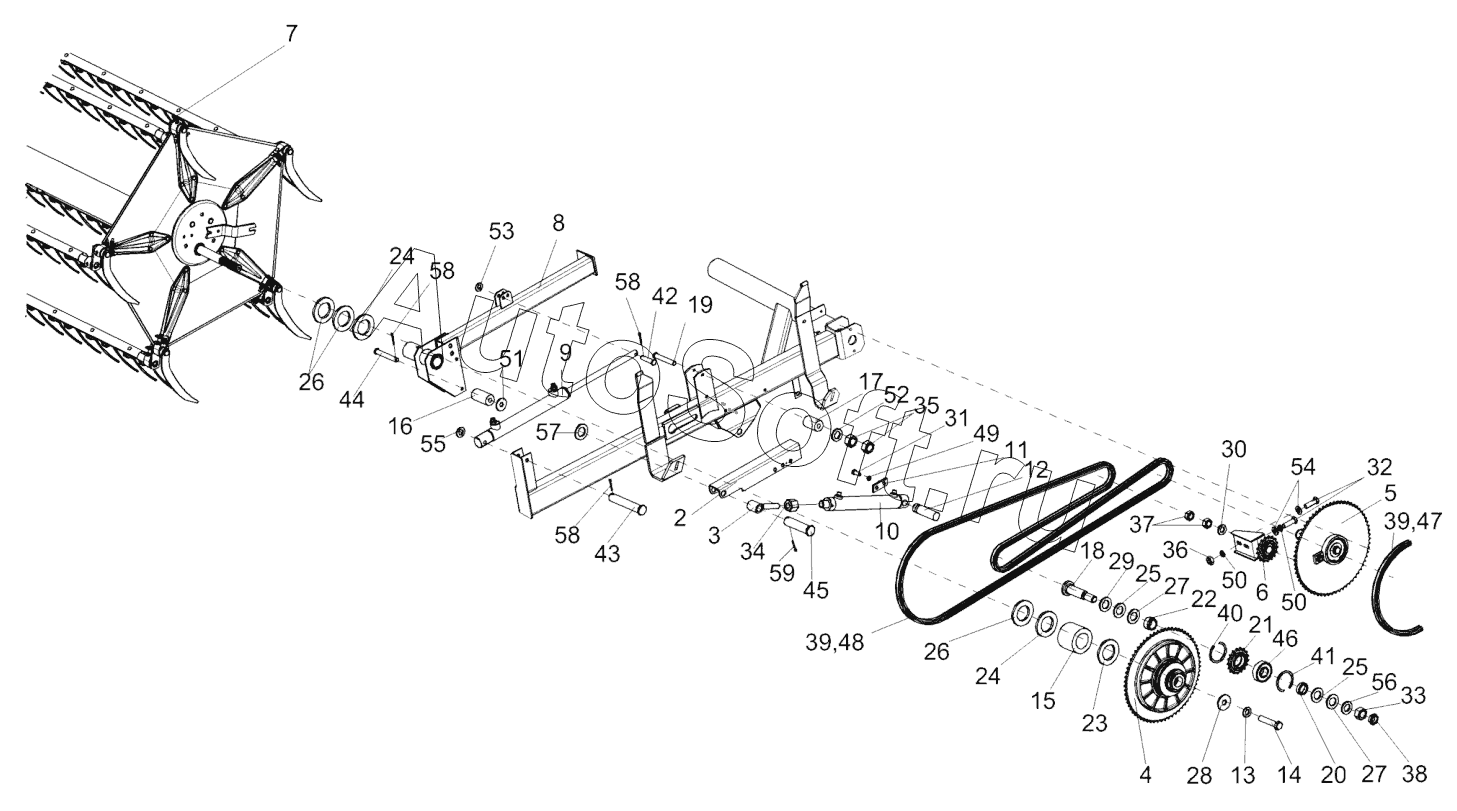

Каталог запасных частей к технике: Гомсельмаш ЖЗК-7-5 (2008). Установка мотовила КЗР 1573500 (вид слева)
45
31
32
33
34
35
36
37
38
39
39
40
41
42
43
44
30
46
47
48
49
50
50
51
52
53
54
55
56
57
58
58
58
59
15
1
2
3
4
5
6
7
8
9
10
11
12
13
14
КЗР 1510020
16
17
18
19
20
21
22
23
24
24
25
25
26
26
27
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗР 1510020 | К***0 | Звездочка | |
| 1 | К***А | Поддержка левая | |
| 2 | К***0 | Фиксатор | |
| 3 | К***0 | Проушина гидроцилиндра | |
| 4 | К***0 | Муфта фрикционная | |
| 5 | К***0 | Муфта обгонная | |
| 6 | К***0 | Устройство обводное | |
| 7 | К***0 | Мотовило | |
| 8 | К***0 | Направляющая | |
| 9 | D***0 | Гидроцилиндр | |
| 10 | D***0 | Гидроцилиндр | |
| 11 | К***1 | Накладка | |
| 12 | К***1 | Ось | |
| 13 | К***1 | Шайба пружинная | |
| 14 | К***А | Болт | |
| 15 | К***А | Втулка | |
| 16 | К***5 | Ролик | |
| 17 | К***1 | Ролик | |
| 18 | К***2 | Ось | |
| 19 | К***3 | Ось | |
| 20 | К***8 | Втулка | |
| 21 | К***1 | Звездочка | |
| 22 | К***1 | Втулка | |
| 23 | К***9 | Кольцо | |
| 24 | К***4 | Прокладка | |
| 25 | К***А | Шайба | |
| 26 | К***9 | Шайба | |
| 27 | К***А | Шайба | |
| 28 | К***1 | Шайба | |
| 29 | К***1 | Шайба | |
| 30 | П***А | Шайба | |
| 31 | Б***6 | Болт М8-6ех16-7796 | |
| 32 | Б***6 | Болт М10-6ех30-7796 | |
| 33 | Г***6 | Гайка М16-6G-2526 | |
| 34 | Г***6 | Гайка М18х1,5-6G-2526 | |
| 35 | Г***5 | Гайка М8-6G-5915 | |
| 36 | Г***5 | Гайка М10-6G-5915 | |
| 37 | Г***5 | Гайка М12-6G-5915 | |
| 38 | Г***5 | Гайка М16-6G-5915 | |
| 39 | З***8 | Звено | |
| 40 | К***1 | Кольцо | |
| 41 | К***3 | Кольцо | |
| 42 | О***0 | Ось 6-10b12х40 – 9650 | |
| 43 | О***0 | Ось | |
| 44 | О***0 | Ось | |
| 45 | О***0 | Ось | |
| 46 | П***2 | Подшипник | |
| 47 | Ц***8 | Цепь | |
| 48 | Ц***8 | Цепь | |
| 49 | Ш***2 | Шайба 8Т 65Г-6402 | |
| 50 | Ш***2 | Шайба 10Т 65Г-6402 | |
| 51 | Ш***8 | Шайба А10.01-6958 | |
| 52 | Ш***1 | Шайба С.8.01-11371 | |
| 53 | Ш***1 | Шайба С.10.01-11371 | |
| 54 | Ш***1 | Шайба | |
| 55 | Ш***1 | Шайба С.12.01-11371 | |
| 56 | Ш***1 | Шайба С.16.01-11371 | |
| 57 | Ш***1 | Шайба С.20.01-11371 | |
| 58 | Ш***7 | Шплинт 3,2х20-397 | |
| 59 | Ш***7 | Шплинт 5х36-397 |
