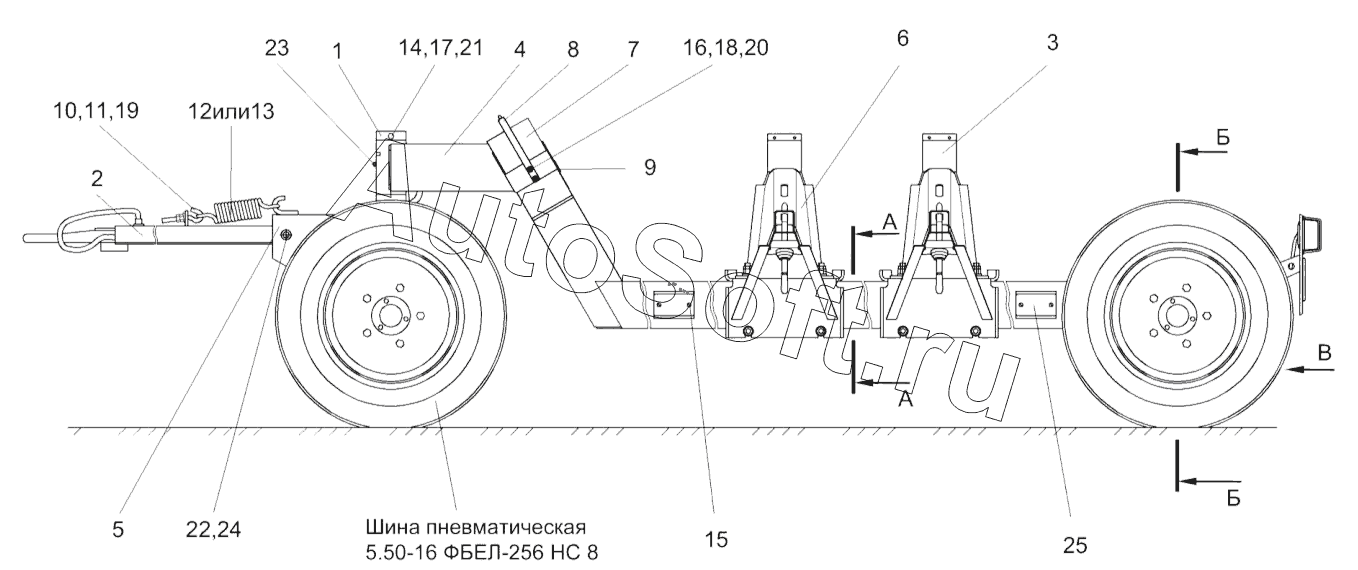

Каталог запасных частей к технике: Гомсельмаш ЖЗК-7-5 (2008). Тележка транспортная КЗР 1590000-04 (лист 1)
КЗР 1590000-04
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗР 1590000-04 | К***4 | Тележка транспортная | |
| 1 | К***0 | Крышка | |
| 2 | К***1 | Дышло | |
| 3 | К***0 | Ориентир | |
| 4 | К***3 | Рама тележки | |
| 5 | К***0 | Ось передняя | |
| 6 | К***0 | Лонжерон | |
| 7 | П***0 | Упор противооткатный | |
| 8 | К***2 | Пружина | |
| 9 | К***Р | Крышка | |
| 10 | К***1 | Шайба | |
| 11 | К***1 | Захват | |
| 12 | К***6 | Пружина | |
| 13 | К***9 | Пружина | |
| 14 | Б***6 | Болт М10-6ех105-7796 | |
| 15 | В***3 | Винт В.М6-6ех12-17473 | |
| 16 | В***5 | Винт В2.М8-6ех16-17475 | |
| 17 | Г***6 | Гайка М10-6G-2526 | |
| 18 | Г***5 | Гайка М8-6G-5915 | |
| 19 | Г***5 | Гайка М12-6G-5915 | |
| 20 | Ш***1 | Шайба С8.01 – 11371 | |
| 21 | Ш***1 | Шайба С10.01 – 11371 | |
| 22 | Ш***7 | Шплинт 4х32-397 | |
| 23 | М***3 | Масленка 1.2-19853 | |
| 24 | О***0 | Ось 6-20b12х180 – 9650 | |
| 25 | 3***1 | Световозвращатель |
