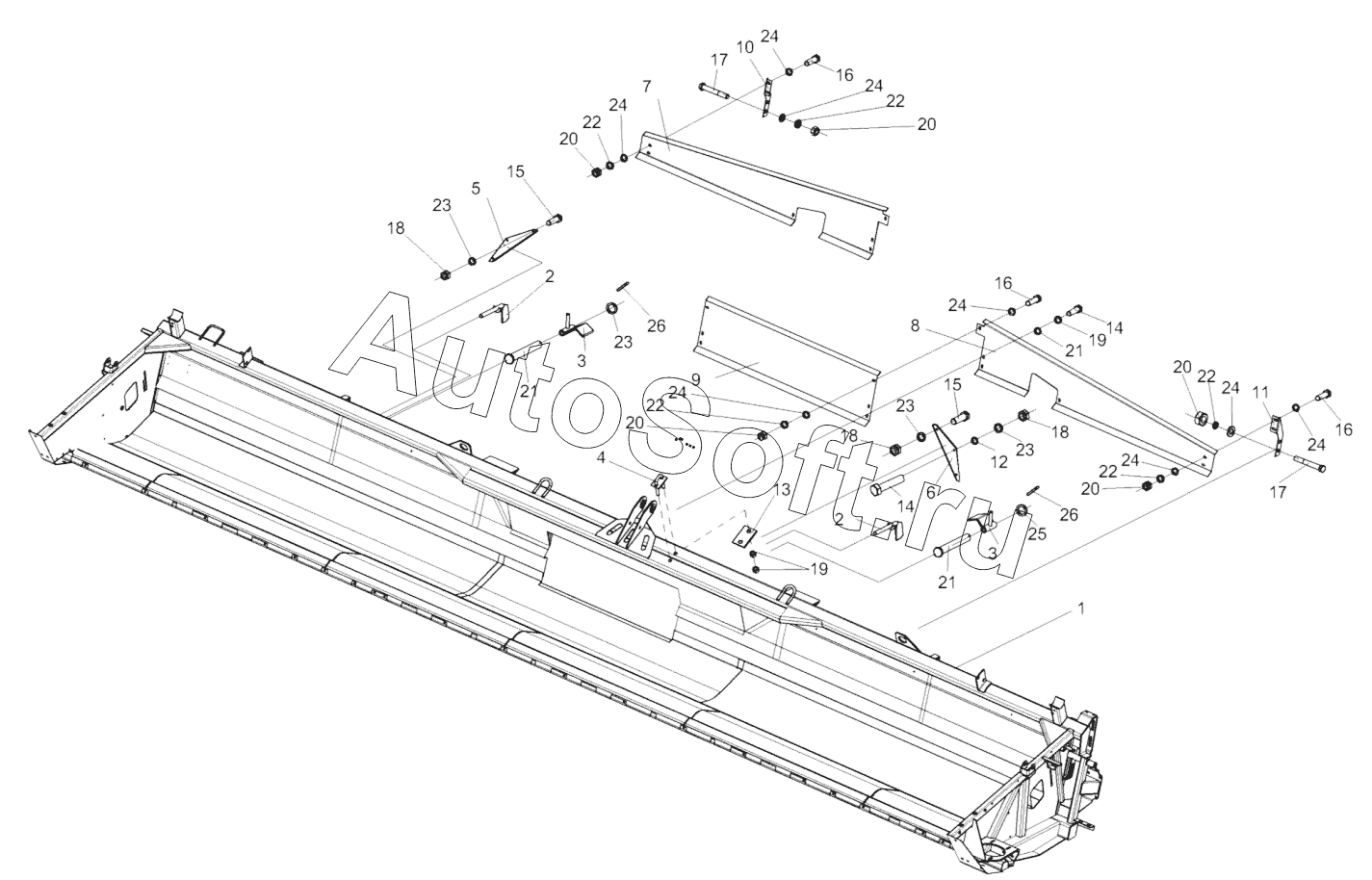

Каталог запасных частей к технике: Гомсельмаш ЖЗК-7-5 (2008). Рама КЗК-12-1501000А-01, надставки, накладки
1
2
2
3
3
4
5
6
7
8
9
10
11
12
13
14
14
15
15
16
16
16
17
17
18
18
18
19
19
20
20
20
20
20
21
21
21
22
22
22
22
22
23
23
23
23
24
24
24
24
24
24
24
24
25
26
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***1 | Рама | |
| 2 | К***1 | Палец | |
| 3 | К***0 | Упор | |
| 4 | К***0 | Скоба | |
| 5 | К***1 | Накладка | |
| 6 | К***1 | Накладка | |
| 7 | К***2 | Надставка | |
| 8 | К***3 | Надставка | |
| 9 | К***5 | Надставка | |
| 10 | К***6 | Кронштейн | |
| 11 | К***1 | Кронштейн | |
| 12 | К***1 | Шайба | |
| 13 | К***2 | Пластина | |
| 14 | Б***6 | Болт | |
| 15 | Б***6 | Болт М10-6ех50-7786 | |
| 16 | Б***6 | Болт М8-6ех16-7796 | |
| 17 | Б***6 | Болт М8-6ех65-7796 | |
| 18 | Г***5 | Гайка М10-6G-5915 | |
| 19 | Г***5 | Гайка М16-6G-5915 | |
| 20 | Г***6 | Гайка | |
| 21 | О***0 | Ось 6-20b12х140-9650 | |
| 22 | Ш***2 | Шайба 8Т 65Г-6402 | |
| 23 | Ш***2 | Шайба 10Т 65Г-6402 | |
| 24 | Ш***1 | Шайба С.8.01-11371 | |
| 25 | Ш***1 | Шайба 20.01-11371 | |
| 26 | Ш***7 | Шплинт 5х36-397 |
