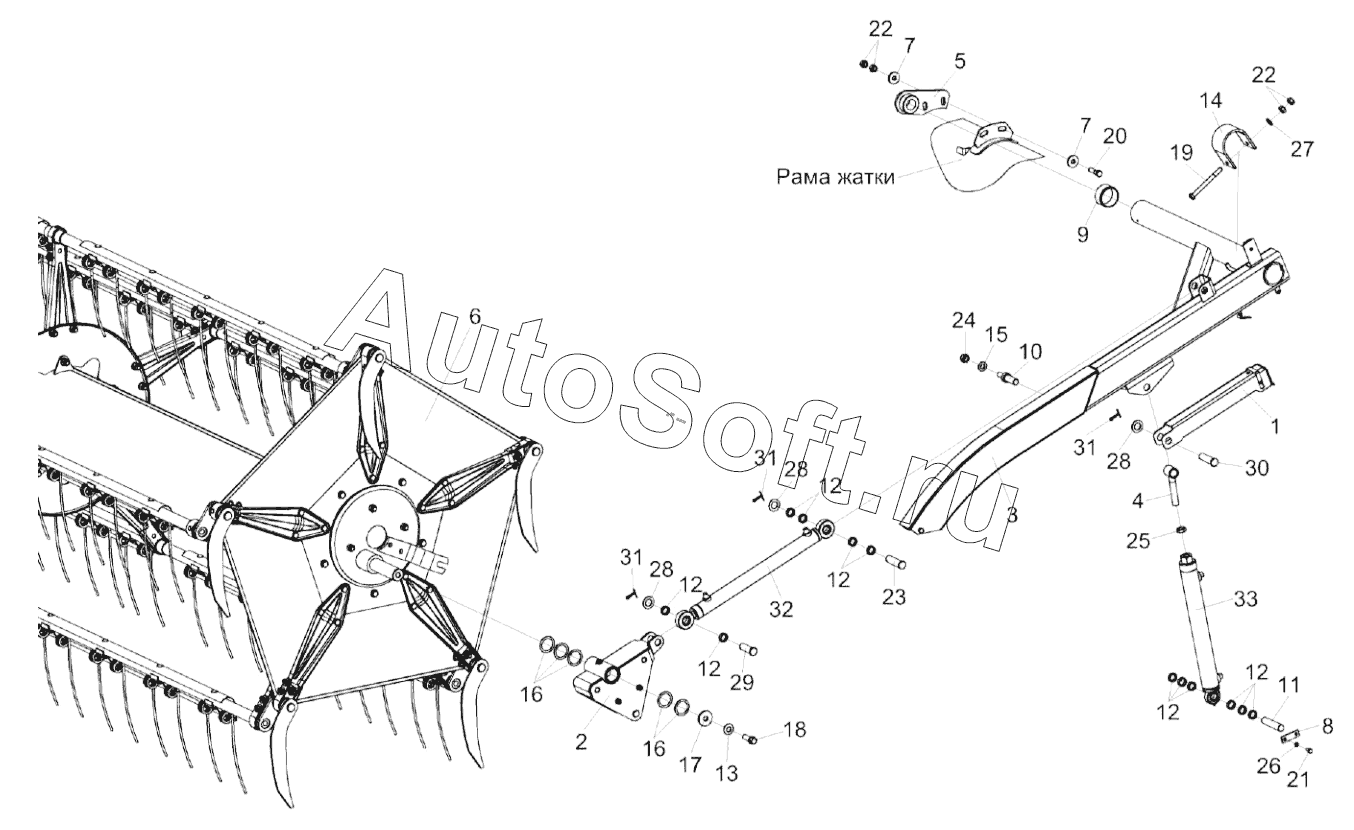

Каталог запасных частей к технике: Гомсельмаш ЖЗС-9-2 (2020). Установка мотовила КЗК-1492-1503000А (лист 1)
26
18
19
20
21
22
22
23
24
25
17
27
28
28
28
29
30
31
31
31
32
33
9
1
2
3
4
5
6
7
7
8
КЗК-1492-1503000А
10
11
12
12
12
12
12
12
13
14
15
16
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-1492-1503000А | К***А | Установка мотовила | |
| 1 | К***0 | Упор | |
| 2 | К***0 | Направляющая | |
| 3 | К***А | Поддержка левая | |
| 4 | Ж***А | Проушина гидроцилиндра | |
| 5 | К***0 | Кронштейн | |
| 6 | К***0 | Мотовило | |
| 7 | К***1 | Шайба | |
| 8 | К***1 | Накладка | |
| 9 | К***2 | Втулка | |
| 10 | К***5 | Ось | |
| 11 | К***1 | Ось | |
| 12 | К***3 | Втулка | |
| 13 | К***1 | Шайба пружинная | |
| 14 | К***2 | Скоба | |
| 15 | К***2 | Шайба | |
| 16 | К***9 | Шайба | |
| 17 | К***1 | Шайба | |
| 18 | У***3 | Болт | |
| 19 | Б***6 | Болт | |
| 20 | Б***6 | Болт | |
| 21 | Б***6 | Болт М8-6gх16-7796 | |
| 22 | Г***5 | Гайка М12-6G-5915 | |
| 23 | О***0 | Ось | |
| 24 | Г***4 | Гайка | |
| 25 | Г***6 | Гайка | |
| 26 | Ш***2 | Шайба 8.65Г-6402 | |
| 27 | Ш***1 | Шайба C.12.01-11371 | |
| 28 | Ш***1 | Шайба | |
| 29 | О***0 | Ось | |
| 30 | О***0 | Ось | |
| 31 | Ш***7 | Шплинт 5х32-397 | |
| 32 | В***0 | Гидроцилиндр | |
| 33 | М***0 | Гидроцилиндр |
