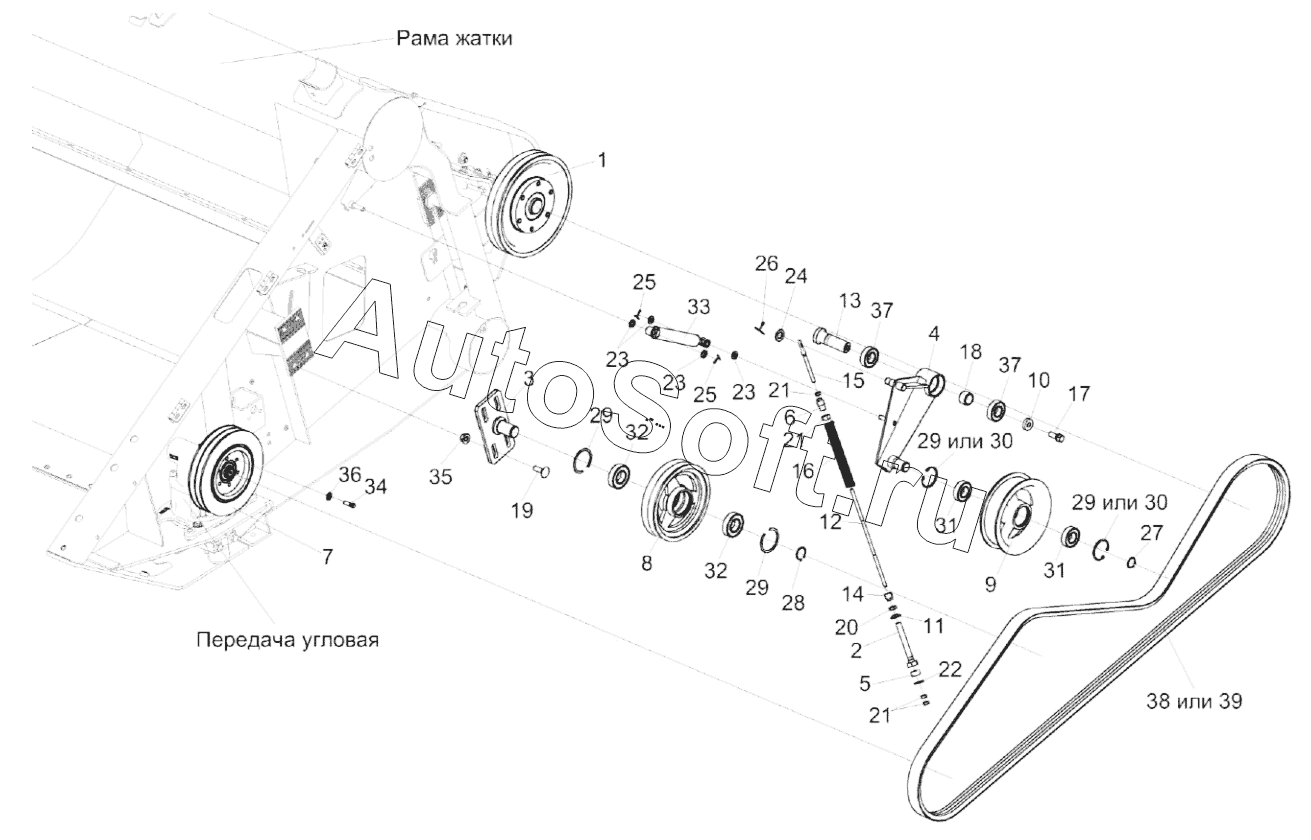

Каталог запасных частей к технике: Гомсельмаш ЖЗС-9-2 (2020). Установка приводов КЗК-1492-1504000А (лист 1)
29
29
29
29
19
20
21
21
21
22
23
23
23
24
25
25
26
27
28
18
30
30
31
31
32
32
33
34
35
36
37
37
38
39
7
КЗК-1420-1512000Б
КЗК-1492-1504080
КПП 0527000
КПР 6106010-01
1
2
3
4
5
6
КЗК-1492-1504000А
8
9
10
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-1420-1512000Б | К***Б | Устройство натяжное | |
| КЗК-1492-1504000А | К***А | Установка приводов | |
| КЗК-1492-1504080 | К***0 | Пружина | |
| КПП 0527000 | К***0 | Шкив | |
| КПР 6106010-01 | К***1 | Ролик | |
| 1 | К***0 | Шкив | |
| 2 | К***0 | Винт | |
| 3 | К***0 | Опора | |
| 4 | К***В | Рычаг | |
| 5 | К***2 | Амортизатор | |
| 6 | К***1 | Пробка | |
| 7 | К***А | Шкив | |
| 8 | К***1 | Шкив | |
| 9 | К***1 | Ролик | |
| 10 | К***4 | Шайба | |
| 11 | К***2 | Шайба сферическая | |
| 12 | К***3 | Шпилька | |
| 13 | К***4 | Ось | |
| 14 | К***6 | Пробка | |
| 15 | К***8 | Зацеп | |
| 16 | К***А | Пружина | |
| 17 | К***1 | Болт | |
| 18 | К***2 | Втулка | |
| 19 | Б***2 | Болт | |
| 20 | Г***6 | Гайка | |
| 21 | Г***5 | Гайка М12-6G-5915 | |
| 22 | Ш***8 | Шайба | |
| 23 | Ш***1 | Шайба C.10.01-11371 | |
| 24 | Ш***1 | Шайба | |
| 25 | Ш***7 | Шплинт 3,2х20-397 | |
| 26 | Ш***7 | Шплинт 4х32-397 | |
| 27 | К***2 | Кольцо В25-13942 | |
| 28 | К***2 | Кольцо В30-13942 | |
| 29 | К***1 | Кольцо В52-13941 | |
| 30 | К***3 | Кольцо | |
| 31 | П***2 | Подшипник 180205-8882 | |
| 32 | П***2 | Подшипник 180206-8882 | |
| 33 | 8***1 | Амортизатор сиденья водителя | |
| 34 | Б***3 | Болт | |
| 35 | Г***G | Гайка | |
| 36 | Ш***7 | Шайба пружинная | |
| 37 | П***1 | Подшипник | |
| 38 | Р***a | Ремень | |
| 39 | Р***A | Ремень |
