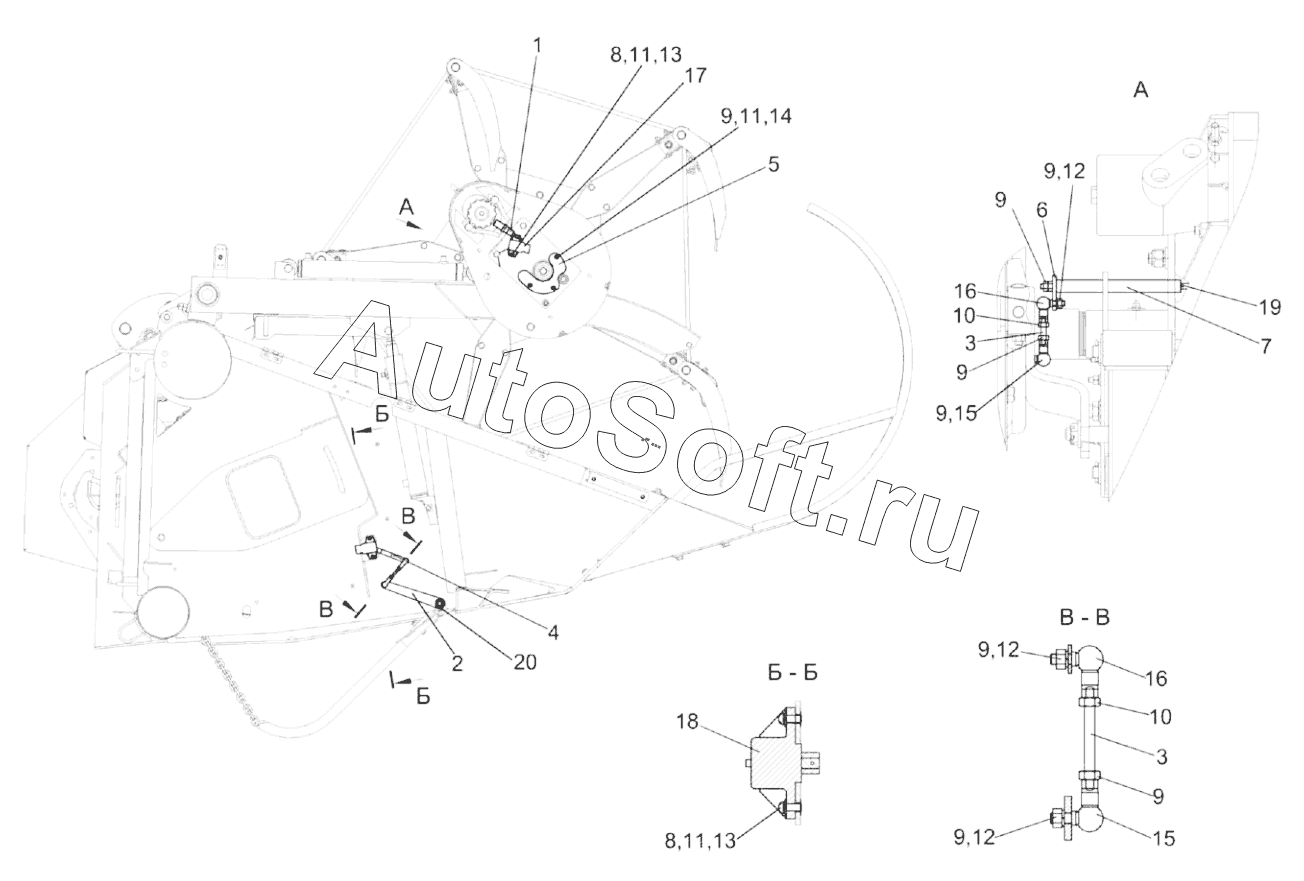

Каталог запасных частей к технике: Гомсельмаш ЖЗС-9-2 (2020). Установка датчиков КЗК-1492-1506000А (лист 2)
КЗК-1492-1506000А
1
2
3
3
4
5
6
7
8
8
9
9
9
9
9
9
9
9
10
10
11
11
11
12
12
12
13
13
14
15
15
16
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-1492-1506000А | К***А | Установка датчиков | |
| 1 | У***0 | Датчик скорости | |
| 2 | К***А | Пластина | |
| 3 | К***2 | Шпилька | |
| 4 | К***4 | Рычаг | |
| 5 | К***5 | Пластина | |
| 6 | К***1 | Планка | |
| 7 | К***1 | Ось | |
| 8 | В***3 | Винт | |
| 9 | Г***5 | Гайка М6-6G-5915 | |
| 10 | Г***5 | Гайка | |
| 11 | Ш***2 | Шайба 4.65Г-6402 | |
| 12 | Ш***2 | Шайба 6.65Г-6402 | |
| 13 | Ш***1 | Шайба | |
| 14 | Ш***1 | Шайба C.6.01-11371 | |
| 15 | Ш***2 | Шарнир угловой | |
| 16 | D***2 | Шарнир угловой | |
| 17 | Д***5 | Датчик угла поворота | |
| 18 | Д***0 | Датчик угла поворота | |
| 19 | 2***2 | Штифт упругий | |
| 20 | D***G | Гайка |
