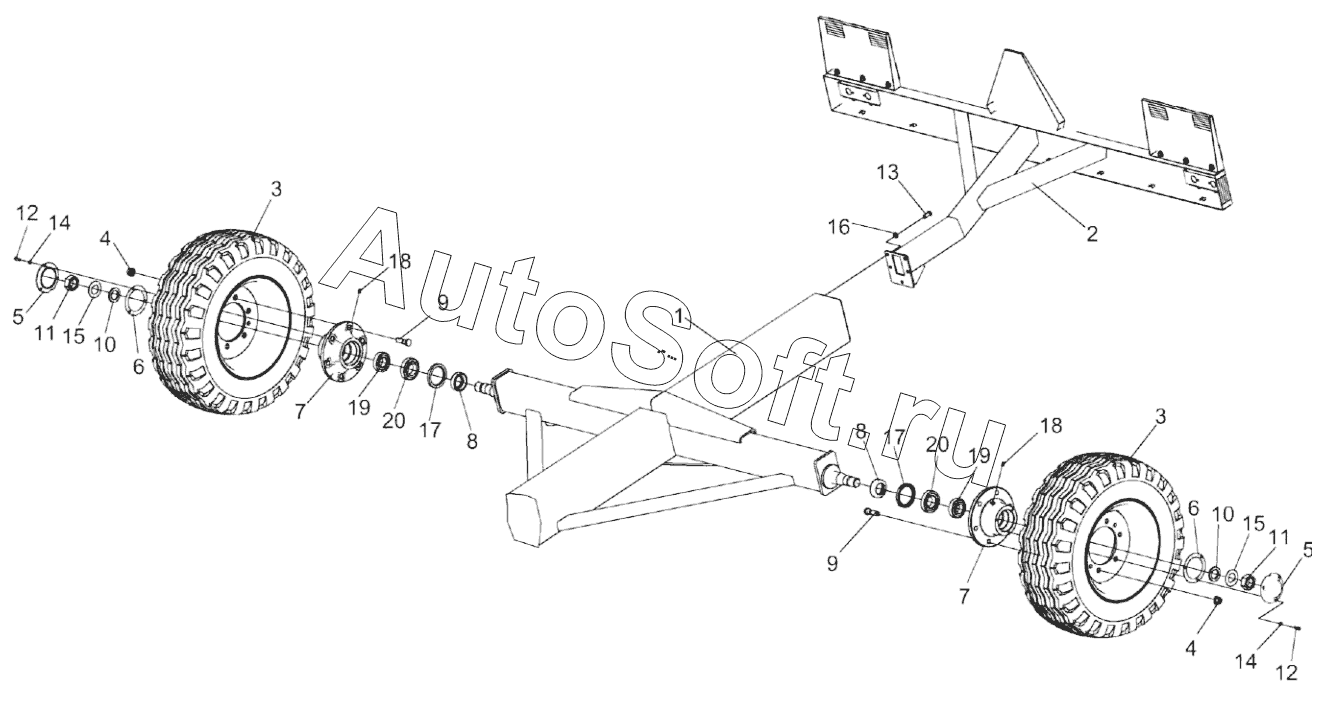

Каталог запасных частей к технике: Гомсельмаш ЖЗС-9-2 (2020). Установка задних колес КЛ 0109500 и балки габаритной КЗК 1592300
10
10
20
20
19
19
18
18
17
17
16
15
15
14
14
13
12
12
11
11
9
9
8
8
7
7
6
6
5
5
4
4
3
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК 1590010А-06 | К***6 | Тележка транспортная | |
| 1 | К***2 | Рама в сборе | |
| 2 | К***0 | Балка габаритная | |
| 3 | К***0 | Колесо | |
| 4 | Н***4 | Гайка | |
| 5 | К***5 | Крышка | |
| 6 | А***4 | Прокладка | |
| 7 | Н***2 | Ступица | |
| 8 | К***6 | Кольцо | |
| 9 | А***1 | Болт переднего колеса | |
| 10 | Р***Б | Втулка | |
| 11 | Н***2 | Гайка | |
| 12 | Б***6 | Болт М8-6eх16-7796 | |
| 13 | Б***6 | Болт М12-6eх30-7796 | |
| 14 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 15 | Ш***1 | Шайба 2.24.01 – 11371 | |
| 16 | Ш***1 | Шайба C.12.01-11371 | |
| 17 | М***2 | Манжета | |
| 18 | М***3 | Масленка 1.2-19853 | |
| 19 | П***5 | Подшипник | |
| 20 | П***5 | Подшипник |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
