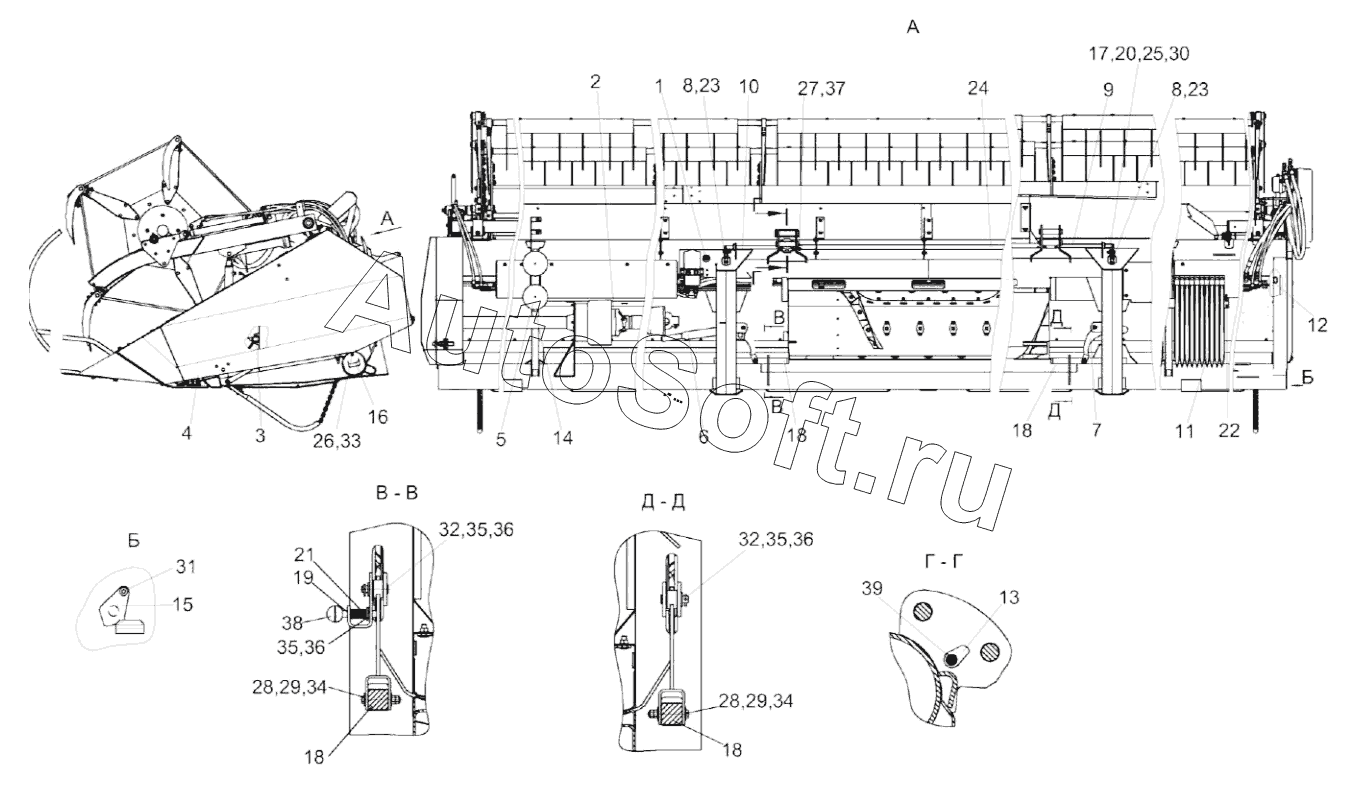

Каталог запасных частей к технике: Гомсельмаш ЖЗС-9-2 (2020). Жатка для зерновых культур КЗК-1492-1500010А (лист 2)
30
20
21
22
23
23
24
25
26
27
28
28
29
29
19
31
32
32
33
34
34
35
35
35
36
36
36
37
38
39
9
КЗК-1492-2515000
КЗК-1492-2515000
1
2
3
4
5
6
7
8
8
КЗК-1492-1500010А
КЗК-1492-1500010А
10
11
12
13
14
15
16
17
18
18
18
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-1492-1500010А | К***А | Жатка для зерновых культур | |
| КЗК-1492-2515000 | К***0 | Установка механизма фиксации | |
| 1 | К***0 | Электрооборудование жатки для сои | |
| 2 | К***А | Установка приводов | |
| 3 | К***А | Установка датчиков | |
| 4 | К***А | Установка аппарата режущего | |
| 5 | К***0 | Упор | |
| 6 | К***0 | Рычаг | |
| 7 | К***0 | Рычаг | |
| 8 | К***0 | Тяга | |
| 9 | К***Б | Поводок | |
| 10 | К***1 | Поводок | |
| 11 | К***0 | Стеблеподъмник | |
| 12 | К***3 | Кольцо | |
| 13 | К***А | Кулачок | |
| 14 | К***5 | Пластина | |
| 15 | К***2 | Крышка | |
| 16 | К***5 | Заглушка | |
| 17 | А***3 | Шайба | |
| 18 | К***А | Засов | |
| 19 | К***2 | Ось | |
| 20 | К***5 | Болт | |
| 21 | А***2 | Пружина | |
| 22 | К***1 | Шплинт | |
| 23 | К***8 | Шплинт | |
| 24 | К***1 | Труба | |
| 25 | К***2 | Втулка | |
| 26 | Б***6 | Болт | |
| 27 | Б***6 | Болт | |
| 28 | Б***6 | Болт | |
| 29 | Г***5 | Гайка М8-6G-5915 | |
| 30 | Г***6 | Гайка | |
| 31 | З***2 | Заклепка | |
| 32 | О***0 | Ось | |
| 33 | Ш***2 | Шайба 10.65Г-6402 | |
| 34 | Ш***8 | Шайба | |
| 35 | Ш***1 | Шайба C.12.01-11371 | |
| 36 | Ш***7 | Шплинт 3,2х20-397 | |
| 37 | Г***0 | Гайка | |
| 38 | Н***4 | Ручка П302Д61-16-77 | |
| 39 | 8***2 | Штифт упругий |
