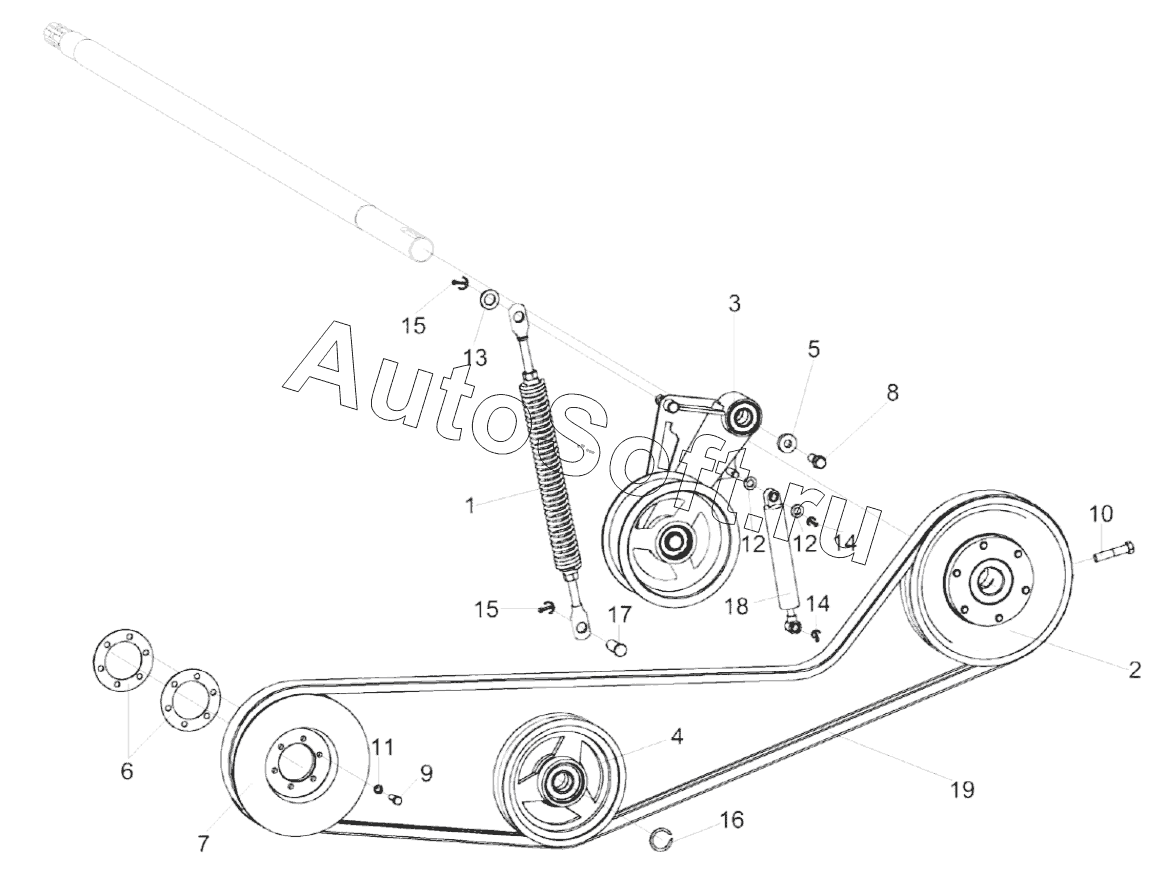

Каталог запасных частей к технике: Гомсельмаш ЖЗС-9-2 (2021). Установка приводов КЗК-1492-2504000 (лист 4)
10
19
19
18
17
16
15
15
14
14
13
12
12
11
КЗК-1492-2504000
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-1492-2504000 | К***0 | Установка приводов | |
| 1 | К***0 | Пружина | |
| 2 | К***0 | Шкив | |
| 3 | К***1 | Устройство натяжное | |
| 4 | К***0 | Шкив | |
| 5 | К***4 | Шайба | |
| 6 | К***3 | Прокладка | |
| 7 | К***А | Шкив | |
| 8 | К***1 | Болт | |
| 9 | Б***6 | Болт М8-6eх25-7796 | |
| 10 | Б***6 | Болт | |
| 11 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 12 | Ш***1 | Шайба C.10.01-11371 | |
| 13 | Ш***1 | Шайба | |
| 14 | Ш***7 | Шплинт 3,2х20-397 | |
| 15 | Ш***7 | Шплинт | |
| 16 | К***0 | Кольцо | |
| 17 | О***0 | Ось | |
| 18 | 8***1 | Амортизатор сиденья водителя | |
| 19 | Р***a | Ремень | |
| 19 | Р***A | Ремень |
