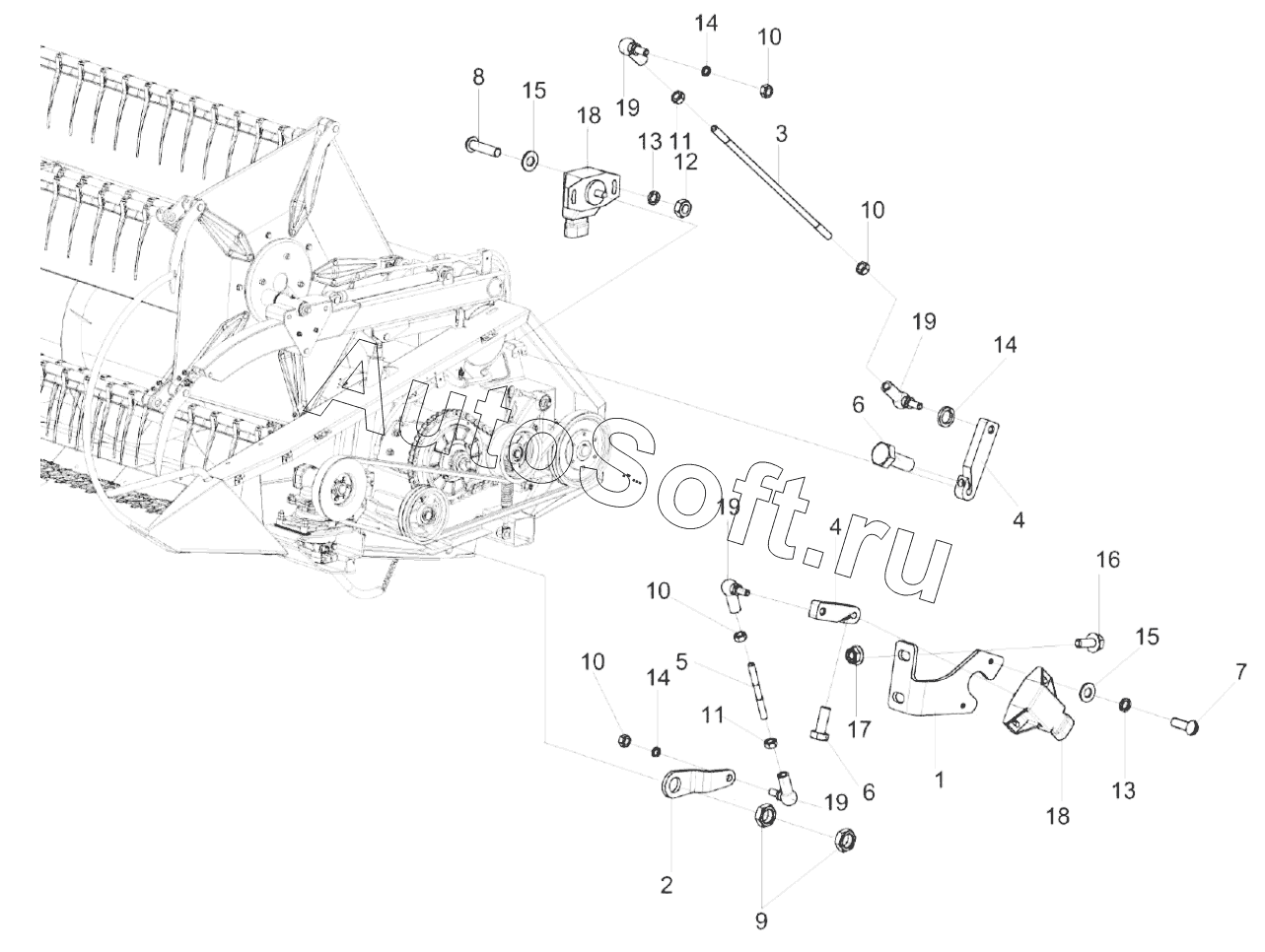

Каталог запасных частей к технике: Гомсельмаш ЖЗС-9-2 (2021). Установка датчиков КЗК-1492-2506000 (лист 1)
10
10
10
10
19
19
19
19
18
18
17
16
15
15
14
14
14
13
13
12
11
11
КЗК-1492-2506000
9
8
7
6
6
5
4
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-1492-2506000 | К***0 | Установка датчиков | |
| 1 | К***1 | Кронштейн | |
| 2 | К***2 | Рычаг | |
| 3 | К***А | Шпилька | |
| 4 | К***А | Рычаг | |
| 5 | К***2 | Шпилька | |
| 6 | Б***8 | Болт М6-6eх16-7798 | |
| 7 | В***3 | Винт | |
| 8 | В***3 | Винт | |
| 9 | Г***6 | Гайка | |
| 10 | Г***5 | Гайка М6-6G-5915 | |
| 11 | Г***5 | Гайка | |
| 12 | Г***7 | Гайка М4-6G-5927 | |
| 13 | Ш***2 | Шайба 4.65Г-6402 | |
| 14 | Ш***2 | Шайба 6.65Г-6402 | |
| 15 | Ш***1 | Шайба | |
| 16 | D***G | Болт | |
| 17 | D***G | Гайка | |
| 18 | Д***0 | Датчик угла поворота ДУП-01±30 | |
| 19 | D***2 | Шарнир угловой |
